N20微型电机折弯式安装固定支架

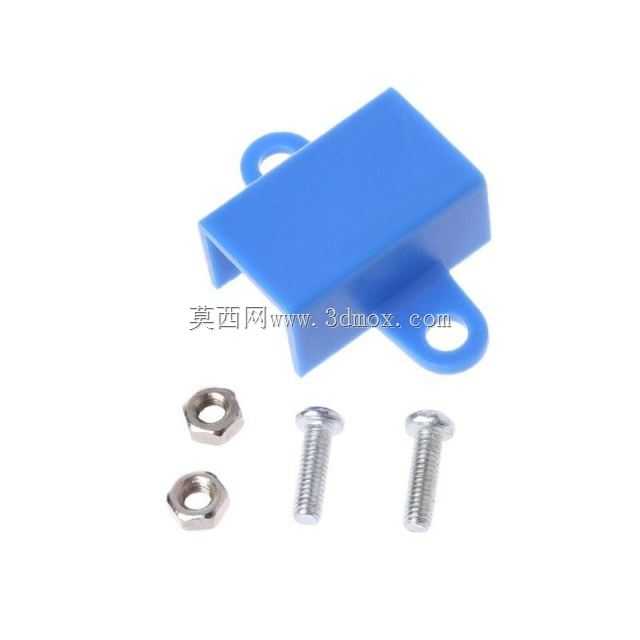

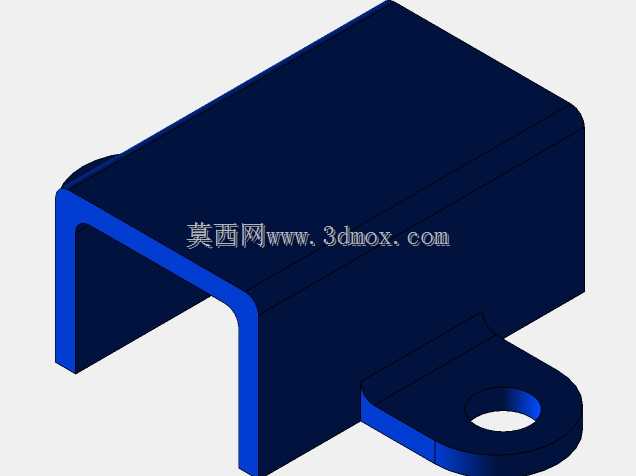

　　这款N20微型电机配套的安装支架，是小型传动机构里很常见的固定承载零件，日常在小型智能门锁传动模组、桌面微型送料机构、小型电动玩具动力舱、DIY创客小型传动装置里都能见到这类结构的身影，核心作用就是给N20规格的微型减速电机提供稳定的安装基准，避免电机运转时因为输出轴带载产生的反作用力矩出现移位、振动，保证输出齿轮和从动轮的啮合中心距稳定，减少传动过程中的齿跳、异响问题。从结构设计来看，这款支架采用单侧边带安装耳的折弯式结构，主体是U型包覆腔体，腔体的内部净尺寸刚好匹配N20电机的方形外轮廓，装配时电机可以从腔体开口端直接滑入，腔体的内壁和电机外壳的三个面贴合，能限制电机除轴向之外的五个自由度，不需要额外做周向防转结构，

　　靠折弯形成的腔体侧壁就能承受电机运转时的反扭矩，相比平板式的电机安装座，这种包覆式结构的抗扭刚性更好，在电机频繁正反转的工况下，不容易出现支架变形导致的电机偏斜问题。侧边延伸出来的安装耳上开有一个圆形安装通孔，这个孔的位置是结合N20电机输出轴的中心高度做的匹配设计，安装时可以通过这个孔用螺丝把整个支架连同电机固定在设备的基板上，安装耳和主体折弯处做了圆弧过渡，避免折弯加工时出现应力集中导致的开裂问题，同时过渡圆弧也能减少装配时和周边零件的干涉风险。设计这类支架的时候，首先要确认的就是N20电机的外形公差，通常N20电机的方形外壳边长在12mm左右，腔体的内部尺寸要留0.1-0.2mm的装配间隙，既不能间隙太大导致电机在腔体内晃动，

　　也不能间隙太小导致电机压装困难甚至刮伤电机外壳；其次要确认输出轴的中心高，安装耳的安装孔中心到腔体顶面的距离，要和设备上对应安装位的尺寸匹配，保证电机输出轴和从动轴的平行度符合传动要求，一般小型齿轮传动的轴平行度公差要控制在0.05mm以内，不然会加剧齿轮的磨损。另外支架的板材厚度选择也很关键，这类小型电机支架一般采用0.8-1.2mm的冷轧钢板冲压折弯成型，表面做喷塑或者镀彩锌处理，兼顾刚性和轻量化要求，厚度太薄的话支架刚性不足，电机带载启动时容易产生共振，厚度太大则会增加不必要的重量和材料成本，不符合小型设备轻量化的设计需求。实际装配的时候，电机滑入腔体之后，一般会在腔体和电机外壳的贴合面涂少量的厌氧胶，

　　或者在腔体侧壁开一个小的顶丝孔，用M2的顶丝锁紧电机外壳，进一步避免电机在长期振动工况下出现轴向窜动；侧边安装耳的通孔一般设计成3.2mm的直径，适配M3的安装螺丝，装配时可以在螺丝和安装耳之间加一个平垫，分散锁紧力，避免螺丝压溃安装耳的表面。在一些对安装空间要求比较严苛的场景里，这种单安装耳的结构比双安装耳的支架更节省空间，只需要一个固定点就能完成整个电机组件的固定，适合在狭小的设备内腔里布置，比如小型智能门锁的锁体内部，空间非常紧凑，这种结构的支架就能在有限的空间里完成电机的可靠固定，同时不会和锁体里的其他传动零件产生干涉。还要注意的是，支架的折弯内R角要和板材厚度匹配，一般内R角取0.5倍板材厚度，这样折弯成型的时候板材不容易出现开裂，成型后的尺寸稳定性也更好，腔体的开口端可以做微小的倒角，方便电机装配时的导入，减少装配时的卡滞问题。
