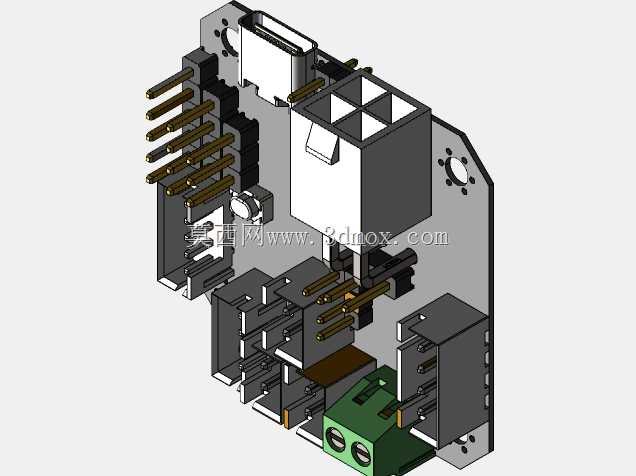

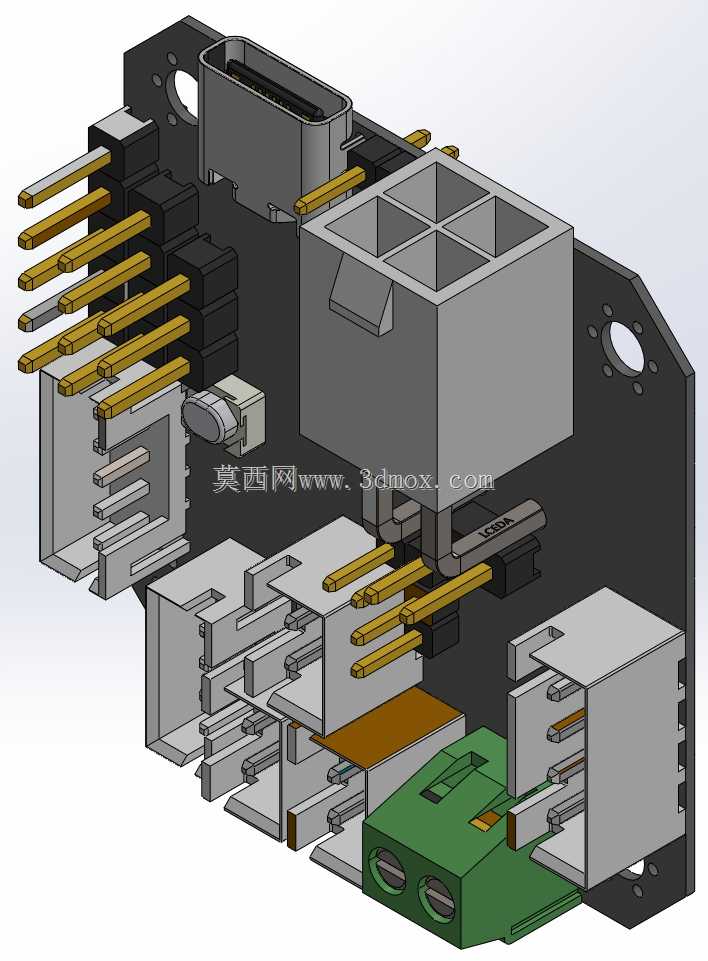

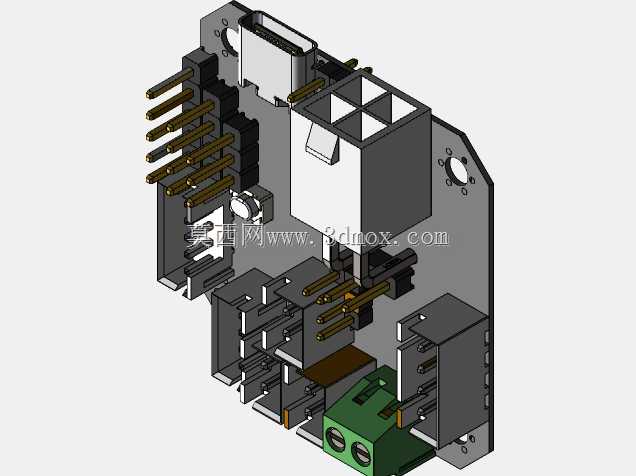

EBB42适配控制板简化结构三维建模

　　做3D打印机挤出头配套控制部分的结构设计时，很多工程师都遇到过原版开源模型过于冗余的问题——从开源仓库拉取的原始模型包含大量丝印、微小焊盘、非结构细节，导入常规三维建模软件后不仅卡顿严重，做装配干涉检查时还会因为细碎特征过多导致软件崩溃，根本没法直接用到整机装配里。这次做的简化版结构，就是针对实际装配需求做的特征精简，所有和安装、接线、结构干涉相关的关键尺寸全部保留，去掉了对机械装配没有影响的非结构细节，不管是做挤出头的安装位校核，还是做走线空间规划，都能直接调用，不会出现模型过大拖慢设计效率的问题。

　　从实际应用场景来看，这类控制板主要用在近程挤出的3D打印机挤出端，负责处理挤出头的加热、温度采集、步进电机驱动、风扇调速以及限位信号传输，属于挤出端的核心控制载体，安装位置就在挤出头的安装支架上，和挤出电机、加热块、散热风扇的距离都很近，所以安装边界的尺寸精度直接影响整个挤出组件的装配顺畅度。做结构简化的时候，首先锁定的就是板体的外轮廓尺寸，包括四个安装孔的孔位、孔径、孔距，还有板体边缘的切角、定位缺口，这些特征是和安装支架直接配合的，半分都不能差，要是孔位偏了0.5mm，实际装机的时候就会出现螺丝拧不上、板件翘曲的问题，严重的还会挤压板上的电子元件造成短路。

　　再看板上的接口部分，这部分是做结构设计时最容易出干涉问题的区域。板上的USB接口位置、接线端子的突出高度、排针的伸出长度、大电容的外形尺寸、绿色接线端子的插拔空间，全部按照实际元件的最大外形尺寸做了保留，没有做任何缩减。比如那个给热端供电的大电流接线端子，实际接线的时候要留出手指插拔的空间，还有USB接口插线的时候，插头的突出长度也要算进去，不然装完机才发现USB线被散热风扇挡住插不上，就要重新改支架的结构，耽误整个项目的进度。板上的几个大尺寸电解电容，高度比周围的排针高不少，做装配检查的时候要特别注意和旁边挤出电机的间隙，要是距离太近，电机运行时的振动会蹭到电容，长期下来可能磨破电容外皮造成故障，这个简化模型里把电容的外形做了完整保留，做干涉检查的时候能直接看到间隙大小，不用再额外补画元件。

　　设计思路上完全是面向机械装配需求做的取舍，所有影响装配的特征一个没丢，对机械设计没用的细节比如板上的丝印文字、焊盘的微小凸起、贴片电阻电容的细碎外形全部去掉，整个模型的体量控制在适合装配的范围，就算把整个挤出头的所有零件包括电机、风扇、加热块、散热片都装进来，软件运行也不会卡顿。安装边界方面，板体的厚度按照实际PCB的标准厚度做了设置，安装孔的沉头深度也和实际使用的螺丝规格匹配，不管是用铜柱隔离还是直接锁在碳纤维支架上，都能准确模拟实际的安装间隙。板边缘的那个异形定位缺口，是专门对应支架上的定位凸台做的，装配的时候能快速对位，不用反复调整板的角度，这个特征在简化的时候也完整保留了，不会因为简化就丢失定位参考。

　　从实际选型适配的角度来说，这个模型能直接用到不同结构的近程挤出组件设计里，不管是做近程挤出的BMG减速挤出适配，还是做轻量化的直接驱动挤出结构，只要是用这款控制板的方案，都可以直接把这个模型调入装配体，不用再花时间自己测绘板件尺寸。很多工程师自己做设计的时候，要么忽略板上元件的高度，导致装完之后元件和旁边的结构件顶死，要么把板的轮廓画错，导致安装孔对不上，用这个经过实际尺寸校核的简化模型，就能避免这些低级错误，缩短设计迭代的周期。另外板上的排针布局也按照实际的引脚位置做了简化保留，做走线规划的时候，可以根据排针的位置设计走线槽的位置，避免线材和运动部件刮蹭，毕竟挤出头是做高速往复运动的，要是线材没固定好，反复弯折很容易断芯，提前在三维模型里规划好走线路径，就能减少后期装机时的调试工作量。
