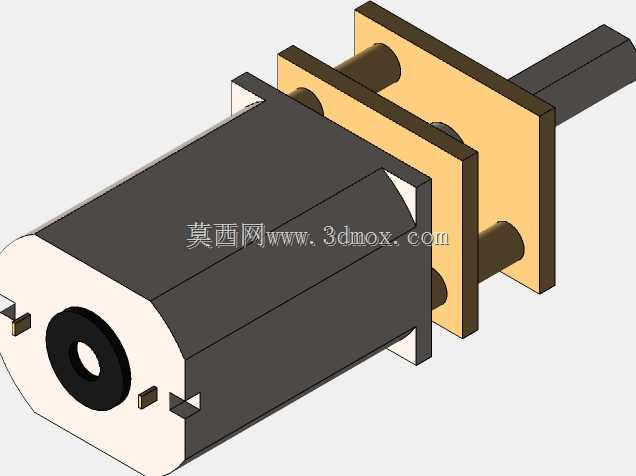

N20微型减速电机3mmD型输出轴结构

　　这款N20规格的微型驱动部件，输出轴采用3mm直径D型截面设计，是小型机电设备里极为常用的动力输出单元，日常在桌面级小型自动化执行机构、智能门锁锁舌驱动模块、微型云台转动结构、小型电动玩具动力组、手持迷你美容仪传动结构里都能见到它的身影，很多对安装空间有严格限制的低转速大扭矩需求场景，都会选用这类带减速箱结构的微型电机作为动力源。从结构设计逻辑来看，这款部件集成了直流驱动电机本体与一级减速箱结构，前端带双安装定位凸台的法兰安装面，是为了适配紧凑安装场景下的快速定位需求，安装法兰上的两个定位柱与安装孔位配合，能在装配时快速限制电机的周向转动自由度，避免设备运行过程中电机本体随输出轴反作用力发生偏转，不需要额外设计防转结构，

　　能大幅简化配套安装基座的结构设计工作量。输出轴的D型截面设计是这类小型驱动件的典型细节，区别于普通圆形轴需要靠顶丝抱紧或者额外加工扁位来传递扭矩，出厂自带的D型轴可以直接和带D型孔的传动齿轮、摇臂、滚轮直接配合，装配时不需要二次加工轴面，配合间隙控制在合理范围内就能稳定传递额定扭矩，不会出现长期运行后轴与连接件打滑的问题，对于批量装配的小型消费类电子产品来说，这种设计能有效减少装配工序，提升生产组装的效率。从安装边界尺寸来看，电机本体的方形截面外壳边长控制在12mm左右，加上前端减速箱与安装法兰的总长度也控制在极小的范围内，能塞进宽度仅15mm的狭小安装腔体内，对于内部空间寸土寸金的小型智能硬件来说，

　　这种紧凑的尺寸设计能给其他功能模块留出更多排布空间，不需要为了容纳动力单元刻意放大产品的整体外形。在实际选型应用中，这类微型减速电机的输出轴径向负载能力需要重点关注，3mm直径的D型轴在搭配悬臂负载比如小型滚轮、摇臂的时候，悬臂长度不能超过设计允许的最大值，否则长期运行会造成轴端弯曲变形，导致减速箱内部齿轮啮合错位，出现运行噪音变大、输出扭矩下降甚至卡滞的问题。设计配套安装结构的时候，安装法兰的贴合面需要保证足够的平面度，两个定位柱的安装孔位公差建议控制在±0.05mm以内，过松的定位间隙会导致电机运行时产生额外的振动噪音，过紧的公差则会提升装配难度，甚至压裂减速箱的塑料端盖。

　　很多初次选用这类微型电机的结构设计师容易忽略输出轴的轴向窜动间隙，这款结构的输出轴预留了合理的轴向窜动量，在设计配套传动件的时候，不能给轴端施加过大的轴向顶紧力，否则会导致减速箱内部的齿轮端面与壳体摩擦，大幅提升运行电流，严重时甚至会堵转烧毁电机绕组。从结构细节来看，电机尾部的两个供电接线端采用了内嵌式焊片设计，焊接供电导线的时候不需要额外预留焊片突出的空间，导线可以沿着电机外壳侧面走线，进一步压缩整体安装所需的空间，焊片旁边的两个小定位缺口，是用来匹配端盖压装时的定位需求，保证端盖与本体的同轴度，避免内部转子出现偏心摩擦的问题。在实际的三维建模过程中，这类标准微型件的建模重点在于安装配合尺寸的精准还原，包括安装法兰的定位柱中心距、输出轴的D型扁位尺寸、轴伸长度、本体外形的避让尺寸，这些尺寸直接关系到后续整体装配时是否会出现干涉问题，不需要过度还原电机内部的绕组、磁瓦等不可见结构，只需要把外部安装接口、外形边界、配合特征做准确，就能满足结构设计阶段的装配校验、运动仿真需求。很多小型设备的结构设计中，这类微型电机属于标准外购件，提前建好精准的三维模型，能在设计初期就验证安装空间是否充足、传动路径是否合理，避免后期开模或者打样后才发现安装干涉、配合错位的问题，减少设计迭代的次数，缩短产品开发的周期。
