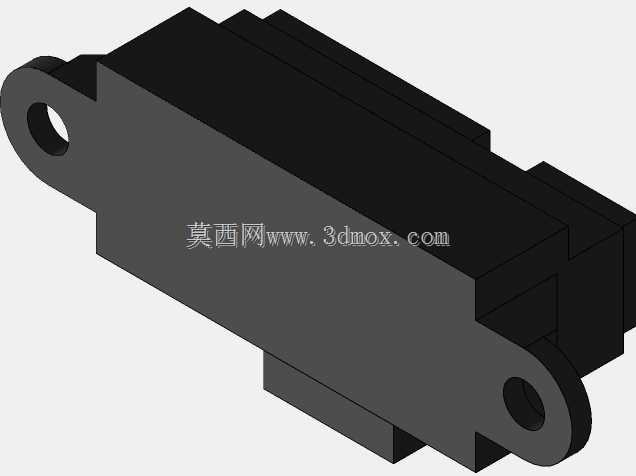

带安装耳座的红外测距传感组件结构

　　在自动化产线的物料到位检测、智能仓储的货位高度识别、服务机器人的避障感知场景里，这类小型测距传感组件是感知层的核心执行部件，区别于大型工业激光测距设备，这类紧凑型传感单元更适配安装空间局促、检测距离在厘米级量程内的近距离检测工况，不需要长距离测距的高功率光学组件，整体结构做了高度集成化处理。从结构设计逻辑来看，整个组件采用分层堆叠的壳体布局，主体为矩形块状的功能腔体，内部预留了光学发射、接收模组以及信号处理电路板的安装空间，腔体边缘做了微小的止口结构，方便上下壳体扣合后做密封处理，适配工业现场少量粉尘、轻度溅液的使用环境，不需要额外做复杂的防护外壳包裹。两侧延伸出的带孔安装耳是整个结构设计里兼顾安装便捷性与空间利用率的关键，

　　耳座上的通孔为标准紧固件安装位，孔径适配常用的M2.5或者M3规格的机牙螺丝，安装耳与主体壳体为一体化结构，避免了额外拼接安装支架带来的装配公差累积，安装时不需要额外设计定制转接支架，直接通过两侧耳座的通孔就能将传感器固定在设备机架、机械臂末端或者移动小车上，安装面与传感器检测端面的平行度通过一体化结构保证，减少了现场安装时的角度校准工作量。从安装边界尺寸来看，主体腔体的厚度控制在极小的范围内，整体突出安装面的高度不会占用过多的设备内部空间，对于安装在移动AGV车体侧面、机械臂关节旁这类空间紧张的位置非常友好，不会因为传感器本体突出过多造成运动干涉。检测端面的光学窗口做了内凹处理，避免日常安装、维护过程中硬物刮蹭光学镜片，

　　造成检测精度下降，窗口周围的壳体平面做了微小的倒角，减少杂散光在窗口边缘的反射干扰，提升近距离检测时的信号稳定性。在实际设备选型适配时，这类结构的传感器不需要预留额外的接线弯折空间，尾部的出线位置做了下沉式的槽位设计，连接线可以顺着设备安装面的走线槽排布，不会因为线材顶到安装面造成传感器装配不到位。不同于圆柱形的漫反射光电传感器，这种扁平矩形的结构在排布密集检测点位时优势更明显，多个同型号传感器并排安装时，相邻传感器之间的间隙可以控制在很小的范围，不会因为圆柱形外壳的弧度造成空间浪费，适合在多通道物料分拣工位做密集的物料存在检测。结构建模过程中，需要重点关注安装耳的受力强度，耳座与主体连接的位置做了微小的圆角过渡，

　　避免螺丝锁紧时应力集中造成耳座断裂，同时壳体的分型面避开了光学窗口的正前方，防止合模缝产生的飞边遮挡检测光路，影响检测效果。内部腔体的筋位布局完全贴合内部电路板与光学模组的外形，既可以减少壳体的用料重量，又能对内部电子元件起到定位支撑的作用，设备运行产生的振动不会让内部元件出现移位，保证长期使用的检测稳定性。
