6303深沟球滚动轴承三维结构设计

　　在各类旋转传动机构的设计选型中，6303规格的深沟球轴承是应用覆盖范围极广的一类支撑元件，从中小型电机输出端、家用轻工设备传动辊、小型输送线托辊，到摩托车轮组、农用小型机具、办公自动化设备的旋转关节，都能见到这类轴承的应用身影。它的核心作用是承接旋转轴系运行过程中的径向载荷，同时可兼顾一定比例的双向轴向载荷，通过滚动体与滚道之间的滚动摩擦替代传统滑动摩擦结构，大幅降低轴系运转过程中的阻力损耗，减少配合面的磨损速率，保障整套传动机构长期运行的同轴度与旋转精度。

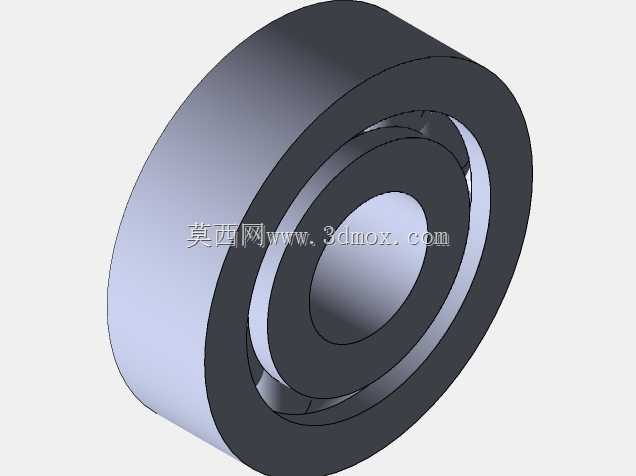

　　从结构设计逻辑来看，这款轴承采用深沟滚道的经典构型，内圈与轴采用过盈配合实现周向与轴向定位，外圈则嵌入轴承座、机壳安装孔内采用过渡或间隙配合，方便装配过程中的公差补偿。整套模型完整还原了内圈、外圈、滚动体、保持架四大核心组成部分的几何特征：内圈外侧与外圈内侧均加工有曲率半径略大于滚动体半径的弧形滚道，滚道的曲率设计经过力学优化，既能保证滚动体在滚道内顺畅滚动，又能在承受径向载荷时让接触应力均匀分布在滚道接触面上，避免局部应力集中导致的早期点蚀失效。保持架采用浪形冲压结构设计，均匀分隔每一颗滚动体，避免滚动体在运转过程中相互接触碰撞产生额外摩擦与噪音，同时引导滚动体在非承载区保持正确的运动轨迹，防止滚动体歪斜卡滞。

　　从安装边界与尺寸适配角度来说，6303轴承属于深沟球轴承63系列的常规规格，公称内径为17mm，适配直径17mm的标准轴伸端，公称外径为47mm，适配安装座47mm直径的安装孔位，轴承整体公称宽度为14mm，设计选型时需要预留对应的轴向安装空间，同时要注意轴肩与座孔挡肩的加工尺寸不能超过轴承内圈、外圈的倒角尺寸，避免装配时轴承无法贴合定位面。装配过程中需要注意，压装轴承时施力点必须对应配合侧的套圈端面，装内圈时力只能作用在内圈端面，装外圈时力只能作用在外圈端面，不能通过滚动体传力，否则会造成滚道压痕、滚动体损伤，直接影响轴承的使用寿命与运转精度。

　　在实际工程应用中，这类轴承的密封形式可根据使用场景灵活选配，开式结构适用于有定期润滑维护、环境洁净的传动部位，带防尘盖或密封圈的结构则可用于粉尘较多、不便频繁维护的工况，预填的润滑脂可保障轴承长期运行无需额外加注润滑介质。建模过程中严格遵循了滚动轴承的标准公差规范，各部分的倒角、滚道曲率、滚动体直径与数量都符合对应国标中的参数要求，可直接用于设备装配的干涉检查、运动仿真环节，也可作为选型阶段的可视化参考，帮助结构工程师快速确认轴系布局的空间合理性，避免选型阶段出现尺寸匹配错误。在低速轻载的应用场景下，这类轴承可以通过适当的预紧调整提升轴系的支撑刚度，降低高速运转时的振动与噪声，而在重载工况下则需要校核轴承的额定动载荷与额定静载荷，匹配对应的润滑方式与配合公差，确保轴承的使用寿命满足设备的设计寿命要求。
