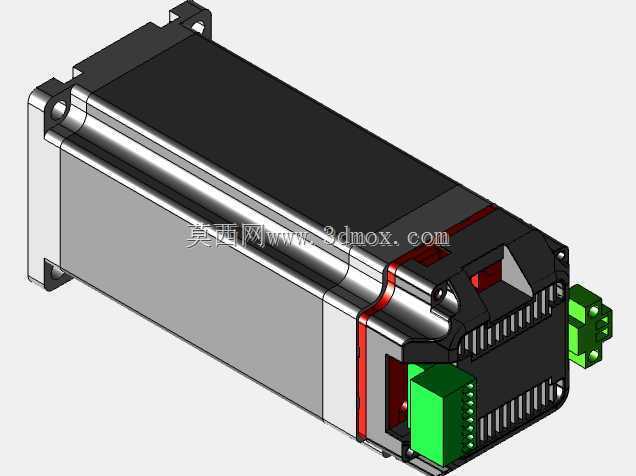

Nema23规格3Nm集成式伺服驱动系统结构

　　在桌面级数控设备、小型自动化工作站、3D打印高端机型、小型雕刻机以及轻载机械手关节的选型场景里，Nema23规格的伺服系统一直是兼顾安装空间与输出扭矩的核心选项，这款集成式的伺服结构将驱动单元与电机本体做了一体化整合，省去了传统伺服方案里驱动与电机之间的繁杂接线，也压缩了电控柜内的安装占用空间，对于设备整体布局紧凑度要求较高的场景十分适配。从实际功能层面看，这款伺服系统额定输出扭矩可达3Nm，足够覆盖单轴负载在15kg以内的直线传动、旋转分度类工况，后端集成的绿色接线端子分别对应动力输入、编码器信号、控制总线与IO接口，接线时无需拆解电机端盖，直接在尾部端面上完成线缆压接即可，现场装配的效率比分离式伺服方案提升近四成。设计思路上，

　　这款结构没有沿用传统伺服电机圆柱外壳的常规思路，而是在电机尾部做了散热鳍片的一体化结构，驱动板工作产生的热量可以直接通过尾部的金属壳体向外散出，不需要额外加装散热风扇，既降低了运行时的风噪，也避免了风扇进灰带来的长期维护问题；电机本体的安装法兰完全遵循Nema23标准的57mm安装孔距，孔位公差控制在0.02mm以内，替换同规格的开环步进电机时不需要重新加工安装板，直接锁付即可完成机械适配，对于旧设备升级伺服的改造场景十分友好。从安装边界来看，电机输出轴的轴径为8mm，带标准D型切边，配套的同步轮、联轴器都可以直接选用市售标准件，不需要额外定制轴连部件；电机整体的轴向长度控制在140mm以内，径向最大尺寸不超过60mm，

　　在设计设备的运动轴腔室时，只要预留出直径65mm、长度150mm的圆柱安装空间，再留出尾部接线端15mm的线缆弯折空间，就可以完成整台伺服的安装，不会出现运动过程中与周边结构件干涉的问题。外壳的接缝处做了错位止口设计，装配后可以达到IP54的防护等级，车间内的常规浮尘、切削液飞溅不会侵入电机内部损坏绕组与驱动板，适配多数机加工类小型设备的车间使用环境。输出端的轴承选用了双列深沟球轴承，径向承载能力比单列轴承提升60%，在带动皮带轮做高速往复运动时，轴端的径向跳动可以控制在0.01mm以内，保证传动精度的长期稳定性。尾部的编码器采用了磁电式设计，抗振动性能比光电编码器更强，设备运行过程中产生的常规机械振动不会造成编码器丢脉冲，

　　位置控制精度可以稳定保持在±0.1度以内，满足多数轻载自动化设备的定位精度要求。在实际做设备结构设计时，这款一体化伺服可以直接省去电控柜内的驱动器安装位，只需要在电控柜内布置总电源开关与急停回路即可，控制信号通过总线直接从主控板连接到电机尾部接口，整机的布线量比分离式方案减少近一半，也降低了接线错误带来的调试风险。对于做小型非标设备的结构工程师来说，这类集成式伺服的三维模型可以直接导入装配体中做干涉检查，提前验证安装空间、线缆走向、传动连接的匹配度，避免实际加工装配时出现孔位不对、空间不足的问题，缩短整机的研发迭代周期。
