农用拖拉机配套液压制动总泵结构设计

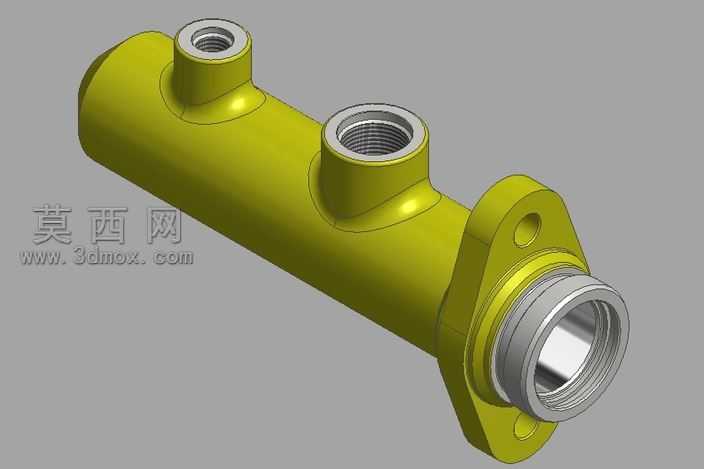

该三维模型为农用拖拉机配套的液压制动总泵结构，建模过程中严格遵循液压元件的工程设计规范，首先通过草图绘制完成泵体主体的轴向轮廓，采用旋转特征生成圆柱形主腔体结构，保证腔体内部的同轴度公差符合液压元件的密封要求。模型针对泵体的两处油路接口做了精细化建模，接口处的内螺纹采用螺旋扫描特征生成，还原了标准管螺纹的牙型结构，接口与主腔体的过渡位置做了圆弧圆角处理，避免液压油流动过程中出现应力集中与流道阻力过大的问题。端部的安装法兰采用拉伸与切除特征结合的方式制作，法兰上的两个安装孔位置严格匹配拖拉机底盘的安装点位，法兰与主腔体的连接位置做了加厚处理，提升安装后的结构强度。材质设置上，泵体主体赋予了亮黄色的金属烤漆材质，还原农用机械配件的典型涂装效果，接口内螺纹、端部密封环位置赋予了金属银灰色的不锈钢材质，通过材质区分清晰展现不同部件的功能分区。渲染阶段采用柔和的环境光搭配定向补光，突出泵体表面的曲面过渡效果与螺纹细节，整体模型完整还原了制动总泵的外部结构与安装特征，可用于拖拉机液压系统的装配校验、维修配件的结构展示以及相关液压元件的设计参考，建模过程中对各部位的尺寸比例做了严格把控，确保模型与实物的结构一致性，能够直接导入装配环境完成整车制动系统的虚拟装配验证。
