立式曲柄滑块传动组件结构设计

　　这套曲柄滑块组件的建模，最初是针对小型冲压工位的直线往复驱动需求做的结构方案，区别于常见的卧式布置形式，采用立式导向的布局，能够在有限的车间占地空间内完成旋转运动到直线往复运动的转换，适配小吨位压装、小件冲裁、工位节拍送料这类需要短行程高频往复动作的生产场景。在实际产线应用里，这类立式曲柄滑块结构常被集成在小型专机的执行端，相比气缸驱动的方案，它的运动行程固定、重复位置精度更稳定，不会因为气源压力波动导致输出力或者行程位置出现偏差，适合对动作一致性要求较高的装配工序，比如小五金件的压铆、薄料的定点冲孔，或是小型检测设备的探头往复进给动作。

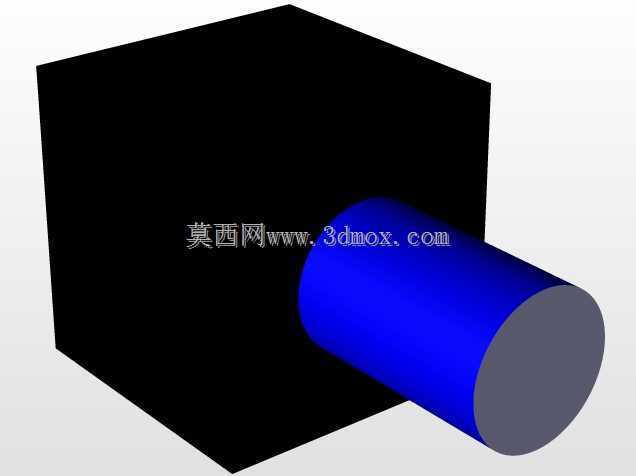

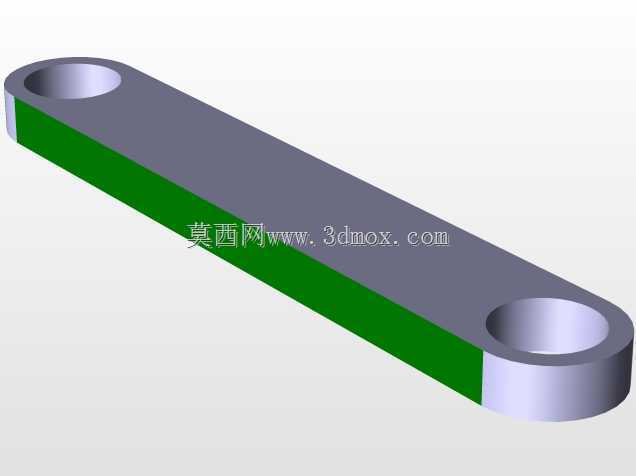

　　从结构设计逻辑来看，这套模型完整还原了组件的所有配合零件，立式布置的导向柱采用长行程矩形截面结构，相比圆形导柱，它的抗偏载能力更强，当滑块端承受侧向力的时候，矩形导向面的接触面积更大，能有效降低局部压强，减少长期运行后的导向磨损，导向段的长度覆盖了滑块的全行程范围，哪怕滑块运行到下止点位置，导向配合长度依然能保留足够的支撑余量，避免出现悬臂卡顿的问题。曲柄端的连接采用销轴铰接结构，铰接位置预留了标准的轴承安装位，实际装配时可以加装滚针轴承来降低铰接处的转动摩擦，减少高速往复运行时的铰接磨损，延长组件的维护周期。

　　设计过程中特意做了安装边界的适配考量，底部的安装座采用平板式结构，预留了对应规格的螺栓安装孔位，孔位的间距按照通用的铝型材工作台安装标准做了匹配，不管是直接固定在钢制机台上，还是搭配工业铝型材搭建的工装架，都能直接对位安装，不需要额外做转接板的二次加工。滑块的输出端面做了标准化的安装螺纹孔阵列，可以根据不同的工况需求加装压头、夹具、吸嘴这类执行末端，不需要对滑块主体做二次加工修改，适配不同工序的快速换型需求。

　　运动特性的设计上，这套机构的曲柄回转中心和滑块运动轨迹的对中精度做了严格的约束，建模时将曲柄的回转轴线与滑块的运动中心线共面布置，能够有效降低运行过程中的侧向附加力，减少运转时的振动和噪音。行程参数的设定参考了小型专机的常用需求，曲柄半径对应的滑块行程覆盖了小件加工的常用行程范围，既不会因为行程过长导致机构整体高度过高，也不会因为行程过短限制适用场景。曲柄的动力输入端做了标准的轴伸结构，键槽尺寸符合通用传动件的配合标准，可以直接连接联轴器匹配伺服电机、减速电机这类常用动力源，也可以通过同步轮、齿轮组接入设备的主传动链，适配不同设备的动力布局。

　　从结构细节来看，所有零件的配合公差都按照常用的机械加工精度做了建模预留，导向面的配合间隙参考了滑动导向的常用公差范围，既保证滑动过程顺畅无卡滞，又不会因为间隙过大导致运动过程出现晃量，影响终端的动作精度。铰接位置的销轴和孔的配合采用基孔制的间隙配合，保证转动灵活的同时，控制铰接处的回程间隙，避免往复换向时出现明显的冲击空程。整个组件的零件没有特殊的异形结构，所有加工面都可以通过普通的铣削、钻削工艺完成加工，不需要特殊的定制刀具或者特种加工工艺，加工成本可控，适合小规模的设备配套生产，也方便后期维护时的零件替换。
