车床用方形回转手动换刀刀架结构

　　这款方形刀架是普通卧式车床配套的核心手动刀具承载部件，主要应用于中小型普通车床的多工序切削作业场景，在单件小批量机械加工、五金零件修配、教学实训车床等场景中应用广泛，能够在一次装夹工件的前提下完成外圆车削、端面车削、切槽、内孔加工、螺纹切削等多道工序的刀具切换，减少反复装拆刀具的辅助时间，提升普通车床的加工适配性。

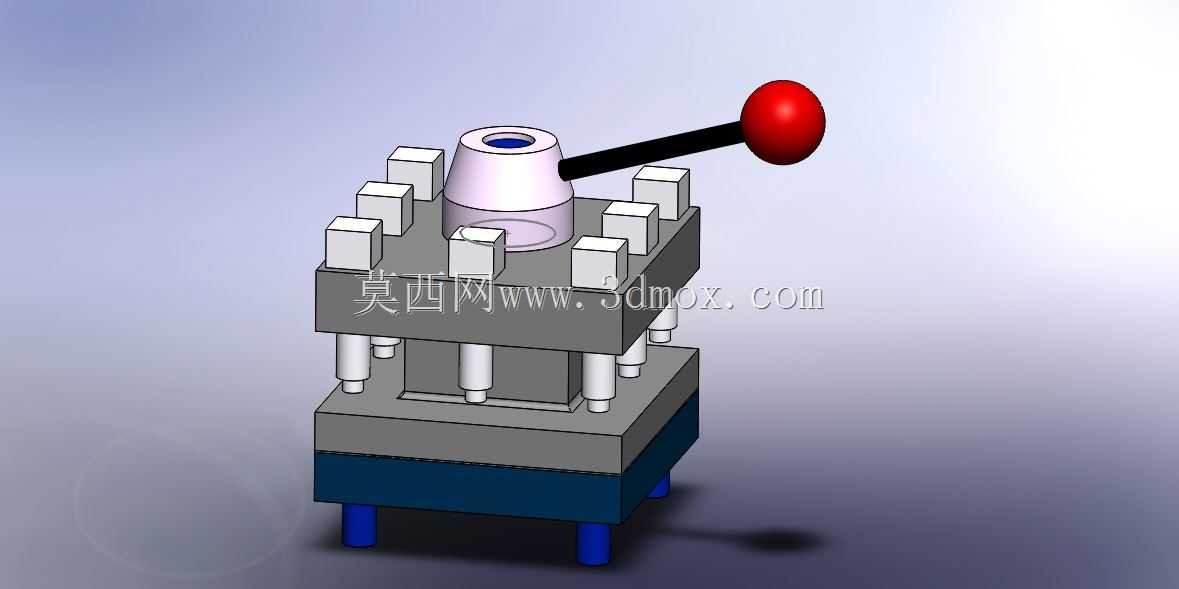

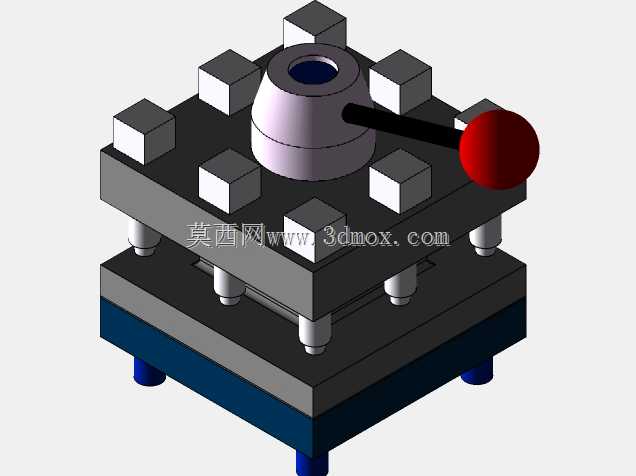

　　从实际功能特性来看，该刀架采用方型基体布局，四个侧面可同时装夹四组不同用途的车刀，配合顶部的手动锁紧操作手柄完成工位切换与锁紧：扳动手柄可先松开刀架上盖的定位锁紧结构，旋转上盖至目标刀具工位后，反向扳动手柄即可通过内部的斜面增力机构将刀架上盖与底座牢牢锁紧，保证切削过程中刀具不会出现位移、振颤。刀架底部设置有定位销与安装螺栓孔，可直接适配普通车床中拖板的标准安装接口，安装时需保证刀架定位基准与车床主轴轴线的平行度、垂直度公差在0.02mm以内，避免加工出的零件出现锥度、端面不平的问题。

　　设计过程中，首先考虑的是手动操作的便捷性与锁紧可靠性的平衡：操作手柄末端设置球形握把，增大操作时的握持接触面积，减少手动扳动时的压强，操作力经过内部螺杆、斜面销的力放大后，可在手柄施加不超过150N力的前提下，实现刀架结合面超过20kN的锁紧力，足以抵抗常规钢件切削时的切削反力。刀架上盖的四个刀具安装位设置有统一的刀具压紧螺栓槽，可适配20×20、25×25两种常见截面的车刀刀杆，通过调整垫片可实现刀具中心高的微调，保证刀尖与车床主轴中心等高，避免车削端面时出现中心残留凸台的问题。

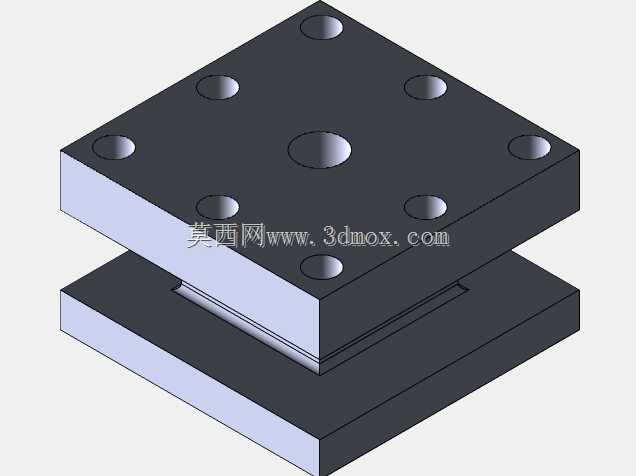

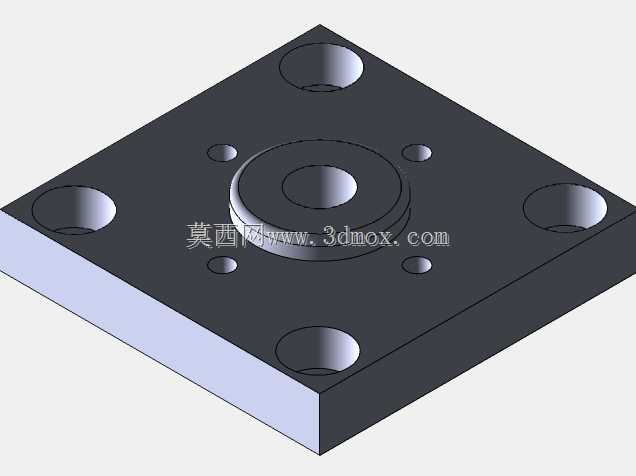

　　外形尺寸方面，该刀架整体为层叠式方形结构，底座安装面尺寸适配C6132、C6140等常见普通车床的中拖板安装位，总高度控制在120mm以内，避免刀架过高导致刀具悬伸过长引发刚性不足；底座的四个安装支脚设置有沉头螺栓孔，安装后螺栓头部不会突出底座底面，保证刀架与中拖板安装面完全贴合。刀架内部的定位结构采用端面齿盘定位方案，每个工位的定位重复精度可控制在0.01mm以内，保证换刀后刀具的位置一致性，减少换刀后的试切对刀时间。

　　在实际使用场景中，这类手动方形刀架相比电动回转刀架结构更简单，维护成本更低，不需要额外的电气控制线路，适合没有自动换刀需求的普通车床改造、维修替换场景；日常维护时仅需定期拆开上盖，清理齿盘结合面的切屑、切削液残留，涂抹润滑脂即可保证定位精度与操作顺畅度，避免切屑卡入齿盘导致定位不准、锁紧失效的问题。刀架的立柱式导向结构保证上盖旋转时不会出现偏斜，每次松开后上盖的抬起高度控制在3mm左右，既可以顺利旋转切换工位，又不会因为抬起量过大导致齿盘完全脱开引发定位错位。
