多工况适配锥齿轮传动组件结构设计

　　这套锥齿轮传动组件的设计，核心是解决相交轴系间的动力换向传递需求，在各类需要改变动力传输方向的机械结构中都有广泛适配场景。从实际应用来看，小到轻工设备的进给机构、农用机械的动力分路结构，大到机床主轴的换向传动单元、工程机械的行走驱动分支，这类锥齿轮组件都能承担稳定的扭矩传递作用，区别于平行轴传动的圆柱齿轮，它能实现两轴呈90度甚至其他定制交角的动力衔接，省去了额外的换向传动环节，让整体设备的结构布局更紧凑。

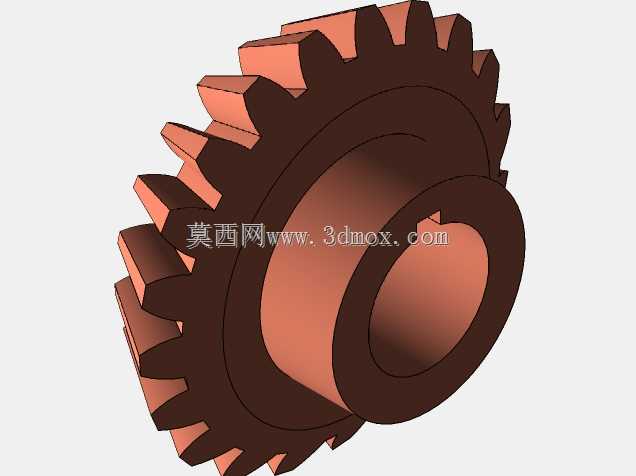

　　设计过程中首先要考虑的是啮合齿面的接触精度，三个不同规格的锥齿轮采用渐开线齿形，齿向参数匹配对应交角的安装距要求，每个齿轮的背锥、节锥参数都经过匹配校核，保证啮合时齿面接触区落在齿高中部位置，避免偏载导致的局部齿面磨损。齿部的厚度设计结合了常规工况下的扭矩承载冗余，针对频繁正反转的使用场景，齿根圆角做了平滑过渡处理，减少应力集中带来的断齿风险，齿轮的轮毂部分设计了标准的轴孔配合面，其中部分齿轮预留了键槽结构，能和传动轴通过平键实现周向固定，保证传动过程中不会出现相对打滑的情况。

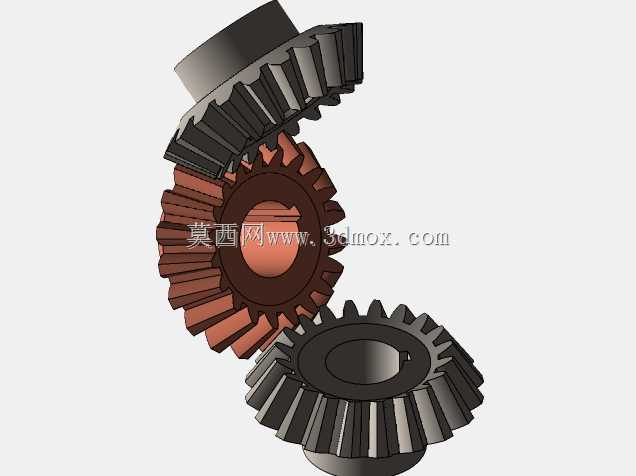

　　从安装边界来看，这套组件的三个齿轮分别对应不同的轴系安装位，安装时需要保证各齿轮的节锥顶点交汇于同一点，这是锥齿轮正常啮合的核心前提，设计时已经在齿轮的基准端面标注了对应的安装距参考，装配时只要保证轴系的轴向定位尺寸符合要求，就能快速实现正确的啮合间隙调整。齿轮的外径、轮毂长度都控制在紧凑的尺寸范围内，不会占用过多的设备内部安装空间，适配各类空间受限的传动腔布局。

　　实际使用中，这套组件能适配中等转速下的动力传递需求，齿面的啮合重合度经过优化，传动过程中的冲击和噪音比单对锥齿轮传动更小，三个齿轮的组合布局可以实现单输入双输出的动力分路功能，也可以根据实际传动需求调整啮合配对关系，适配不同的传动比要求。齿轮的轮坯结构采用辐板式设计，在保证整体结构强度的前提下减轻了自身重量，降低了传动过程中的转动惯量，让设备启停阶段的动态响应更灵敏，减少了空载转动的能量损耗。

　　针对不同的应用场景，这套锥齿轮组件的结构可以做针对性的参数调整，比如用于重载工况时可以适当加大齿厚、提升齿面硬度要求，用于高速轻载场景时可以优化齿面粗糙度、提升啮合精度等级。设计时已经考虑了润滑结构的适配，齿轮啮合区域预留了足够的润滑空间，既可以采用油浴润滑也可以适配喷油润滑结构，保证长期运行时齿面能形成稳定的油膜，降低齿面磨损速率，延长组件的整体使用寿命。装配过程中不需要复杂的专用工装，只要按照常规锥齿轮的装配流程调整好齿侧间隙，检查齿面接触印痕符合要求即可投入使用，后期维护也只需要定期检查润滑状态和齿面磨损情况，不需要频繁拆解调整，能有效降低设备的运维成本。
