V型六缸汽车动力总成结构拆解

　　这套V6动力单元的三维结构，完整还原了量产乘用车辆V型六缸内燃机的全装配层级，从外部附件布局到内部核心运动构件的配合关系都做了等比例还原，可直接用于整车动力舱匹配校核、动力系统教学演示、零部件逆向开发参考等场景。在整车开发流程中，动力总成的边界尺寸直接决定了前舱布局的可行性，这套模型将进排气歧管、线束防护套管、气门室罩盖、油底壳、正时端盖等所有外凸构件的轮廓都做了精准还原，设计人员可直接提取包络面做前舱硬点校核，避免后续实车装配时出现转向机构、冷却模块、防火墙与动力单元的干涉问题。从功能实现逻辑来看，V6布局的六缸单元采用两列三缸夹角布置，相比直列六缸结构大幅缩短了整机轴向长度，更适配前置前驱、横置动力布局的乘用车型，

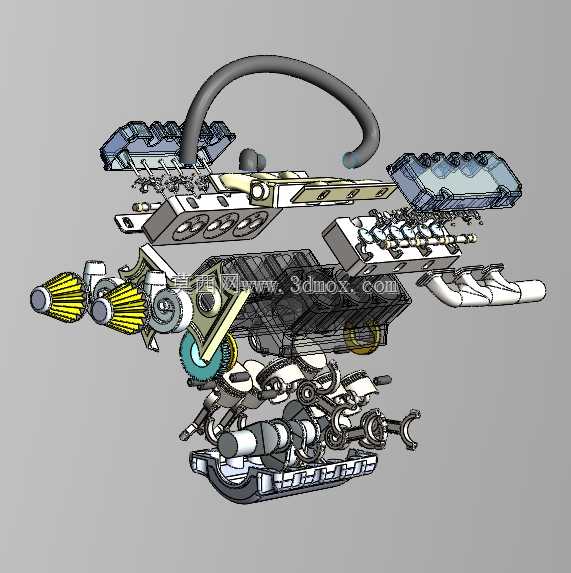

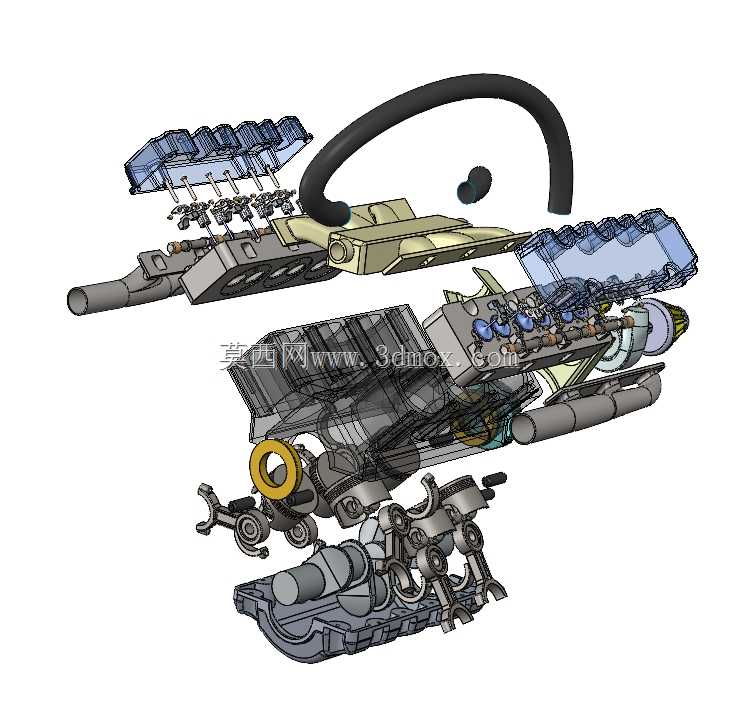

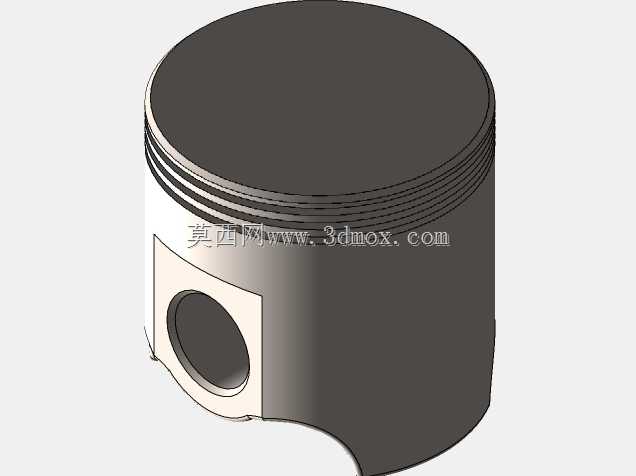

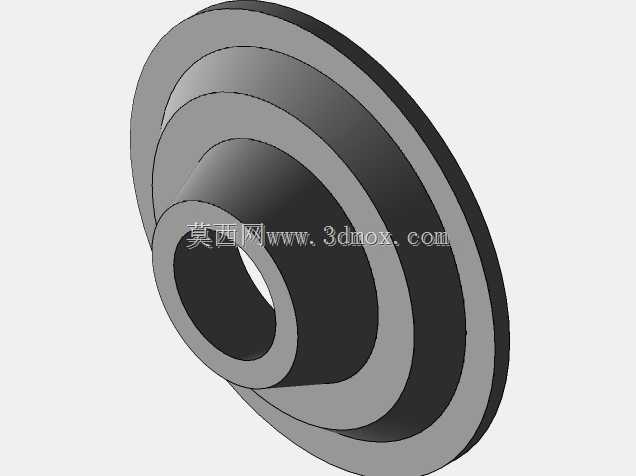

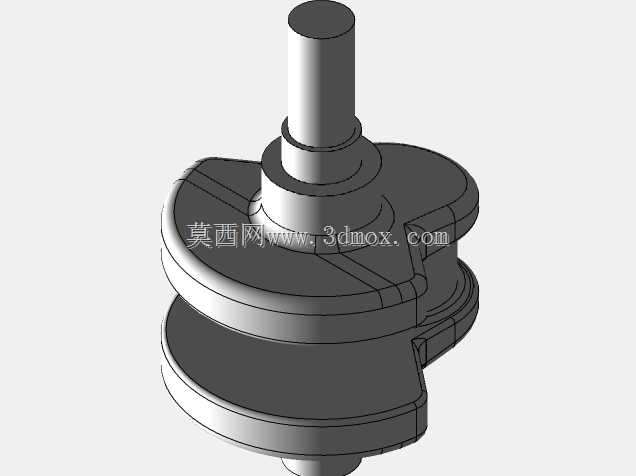

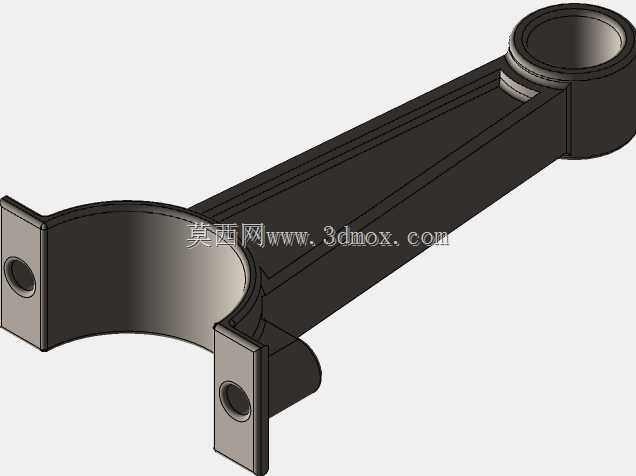

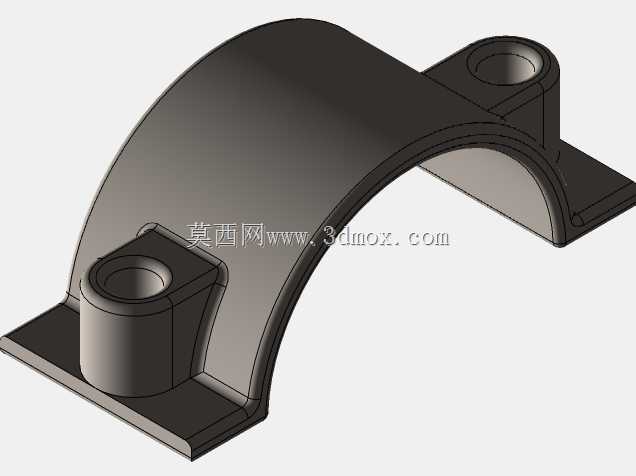

　　同时六缸交替做功的特性可将曲轴输出扭矩的波动控制在极低范围，运转平顺性远优于同排量四缸机型，多用于中高端乘用车、轻型商务车的动力配置。模型中清晰呈现了两列气缸的进排气道走向，透明化处理的气门室罩盖可直观看到顶置凸轮轴、气门挺柱、气门弹簧的配气相位配合关系，进气侧的可变进气歧管做了分腔结构展示，可清晰看到长短气道的切换阀片布局，能直观理解不同转速下的进气谐振增效原理。拆解状态的结构展示中，可清晰看到曲轴连杆机构的配合关系，活塞销与连杆小头的浮动连接、连杆大头与曲轴曲柄销的剖分式紧固、曲轴主轴颈与缸体主轴承座的配合定位都做了细节还原，甚至活塞环的气环、油环分层结构都有明确体现，能帮助设计人员快速理解曲柄连杆机构的运动受力传递路径。

　　外部附件的布局也完全遵循量产机型的实际布置逻辑，前端轮系的发电机、空调压缩机、水泵带轮的安装平面都做了定位基准还原，排气侧的涡轮安装法兰、氧传感器安装座的位置都符合量产机型的通用布置规范，进气侧的节气门安装位、曲轴箱通风管路的走向都做了完整呈现，可直接作为附件改型设计的基础参考。在安装边界层面，模型还原了动力总成悬置的安装硬点位置，三个悬置支架的安装面坐标、螺栓孔位分布都与量产机型保持一致，整车总布置工程师可直接提取这些硬点坐标做悬置系统的匹配计算，无需再反复核对二维图纸的尺寸链。油底壳的轮廓做了防晃挡板的内部结构展示，可清晰看到机油集滤器的吸油口位置，能帮助润滑系统设计人员校核不同倾斜工况下的机油液面高度，避免车辆急加速、

　　急制动或者大角度爬坡时出现机油泵吸空的问题。缸盖部分的冷却水道、润滑油道的走向也做了透明化展示，可直观看到冷却液从缸体上水孔进入缸盖后，围绕燃烧室、排气道的冷却流道分布，以及主油道通过缸体油道向凸轮轴轴颈、液压挺柱供油的路径，对于冷却系统、润滑系统的流场仿真分析来说，这套模型可直接提取流体域做网格划分，省去大量逆向建模的时间。另外，模型中展示的线束防护套管、各类传感器的安装位置都符合车载电气布置的规范，点火线圈的安装位、喷油器的固定卡扣、曲轴位置传感器的信号轮间隙都做了细节还原，电气工程师可基于此做前舱线束的走向规划，避免线束与高温排气部件、运动皮带轮出现安全间隙不足的问题。对于职业院校、车企内部的动力系统培训来说，这套拆解式的结构模型可直观展示V6发动机从外到内的层级关系，相比实物剖视教具，可任意隐藏、拆分单个构件，更便于学员理解每个零部件的功能与装配关系，也可用于维修培训的故障点模拟演示，直观呈现不同构件损坏后对动力输出的影响路径。
