大流量潜水排涝防洪泵结构设计

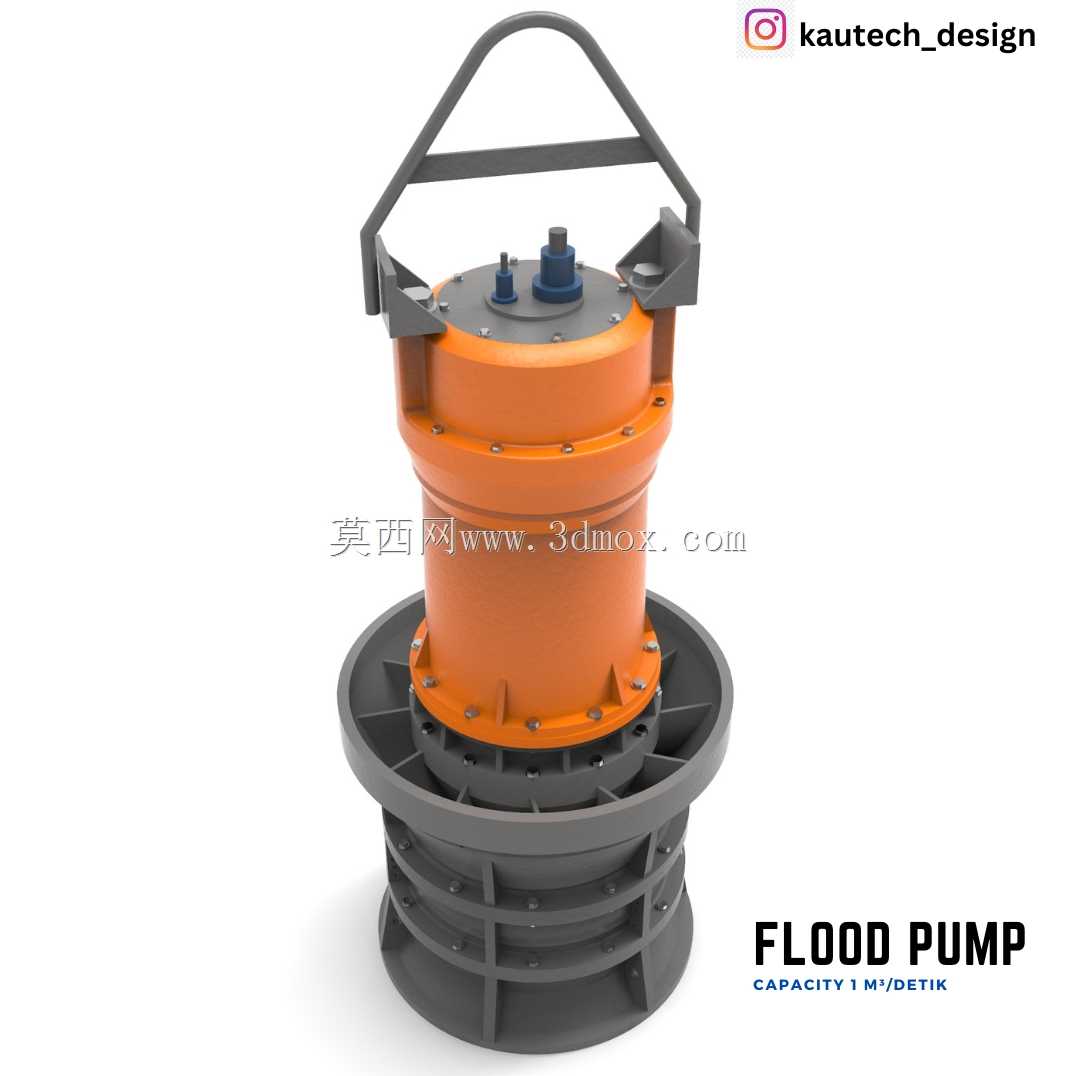

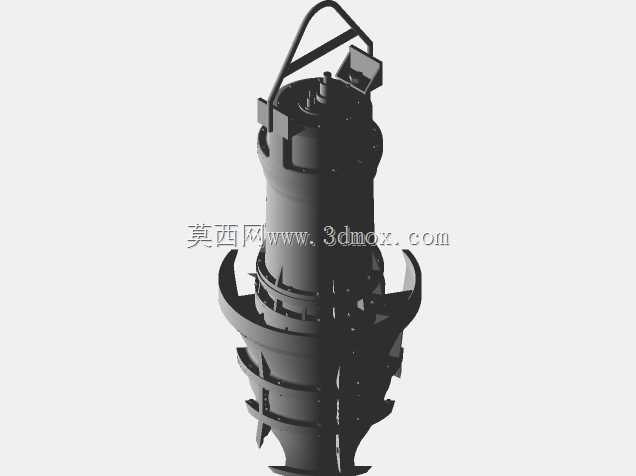

　　这款潜水式排涝泵的三维结构设计，核心围绕汛期城市内涝、厂区积水、低洼区域应急排水的实际工况展开，建模过程中充分考虑了水下作业的安装适配性与运行可靠性。从结构布局来看，整机采用顶部提手集成设计，提手与上部泵体端盖采用一体化连接结构，吊装转运时可直接通过提手完成整泵的吊装就位，无需额外焊接吊耳，适配应急抢险场景下快速部署的需求，安装时可直接垂吊放入积水坑、临时排水井内，底部进水口采用敞式格栅结构，可避免大体积杂物吸入叶轮腔造成卡滞，同时保证大流量进水的通流面积。泵体主体的承压外壳采用厚壁碳钢材质建模，筒身的法兰连接螺栓均按圆周均布排布，每段法兰的密封槽位置预留了足够的密封件安装空间，可适配橡胶O型圈或密封垫片的装配，

　　保证水下运行时壳体内部电机腔的密封性能，避免水体侵入造成电机损坏。下部的出水段采用轴向直出的流道设计，流道内壁做了顺滑过渡处理，减少流体在泵腔内的沿程阻力，匹配每秒10立方米的额定排水流量，3米额定扬程下可实现积水的快速抽排，覆盖普通城市道路积水、地下车库倒灌积水、农田汛期涝水的常规排水扬程需求。设计过程中针对潜没式安装的边界做了专门考量，整机的重心沿泵体轴线垂直分布，垂吊放入水中后可保持竖直姿态，无需额外的导向固定支架即可稳定落座在积水坑底部，底部的支撑底座采用多道径向加强筋结构，既可以承托上部电机与泵体的重量，避免落座时磕碰损伤泵体底部结构，也可以在泵体与坑底之间留出足够的进水间隙，防止坑底淤泥杂物直接封堵进水口。

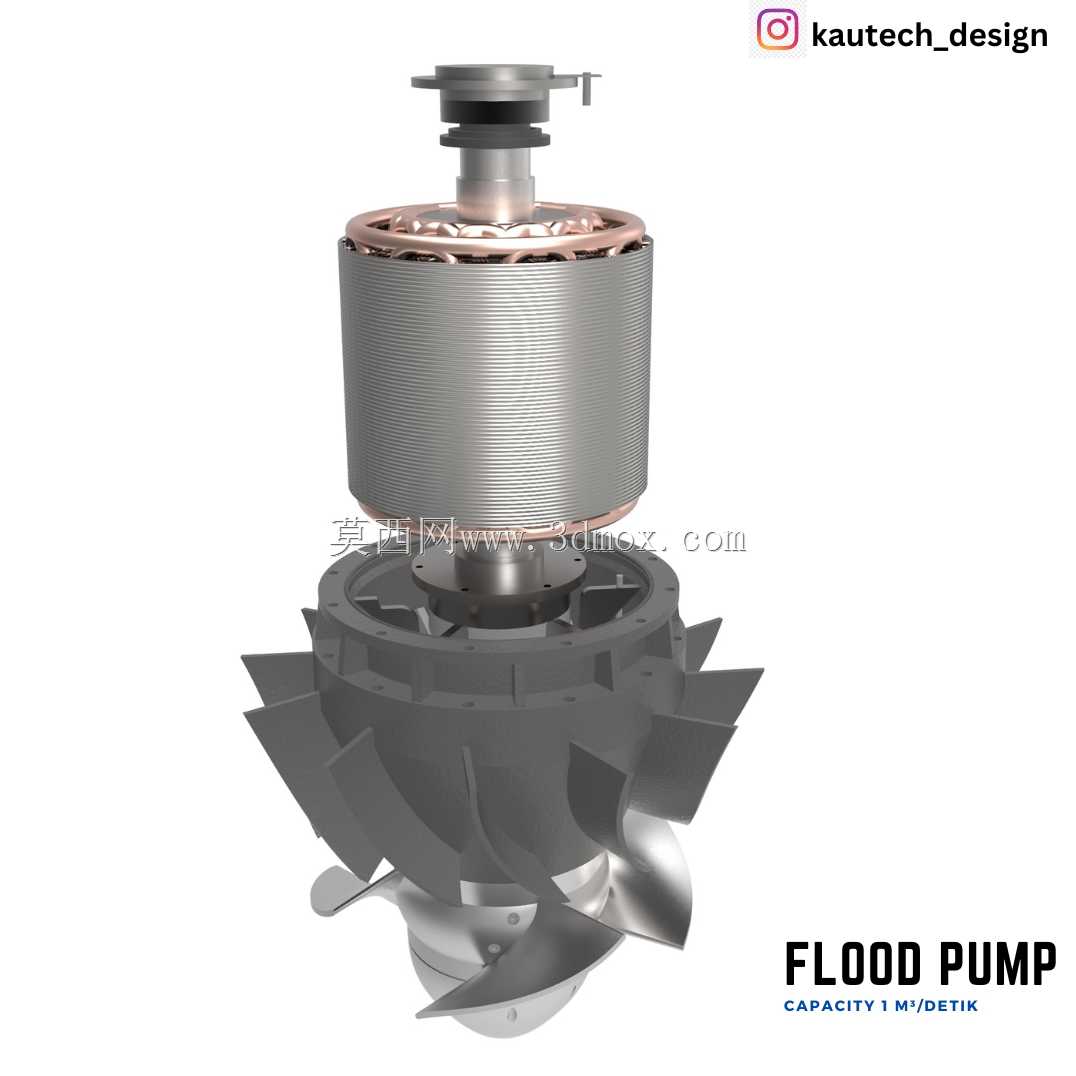

　　上部的电缆出线位置做了密封压盖的结构设计，建模时预留了电缆密封套的安装空间，可保证电缆穿出位置的静密封性能，满足长期水下运行的防护要求。叶轮腔与电机腔之间设置了独立的密封腔结构，可配置机械密封组件，阻挡输送水体中的泥沙颗粒进入电机轴承位置，延长设备连续运行的使用寿命。从安装尺寸边界来看，整机的最大外径集中在下部进水底座位置，上部筒身直径小于底座尺寸，安装预留坑位时只需按照底座外径预留200mm以上的周边操作空间即可，顶部提手的高度满足常规吊装挂钩的作业空间需求，无需额外加高吊装作业面，适配临时抢险作业中现场条件复杂、安装空间有限的实际情况。
