三芯16V工业大篷车供电连接器结构

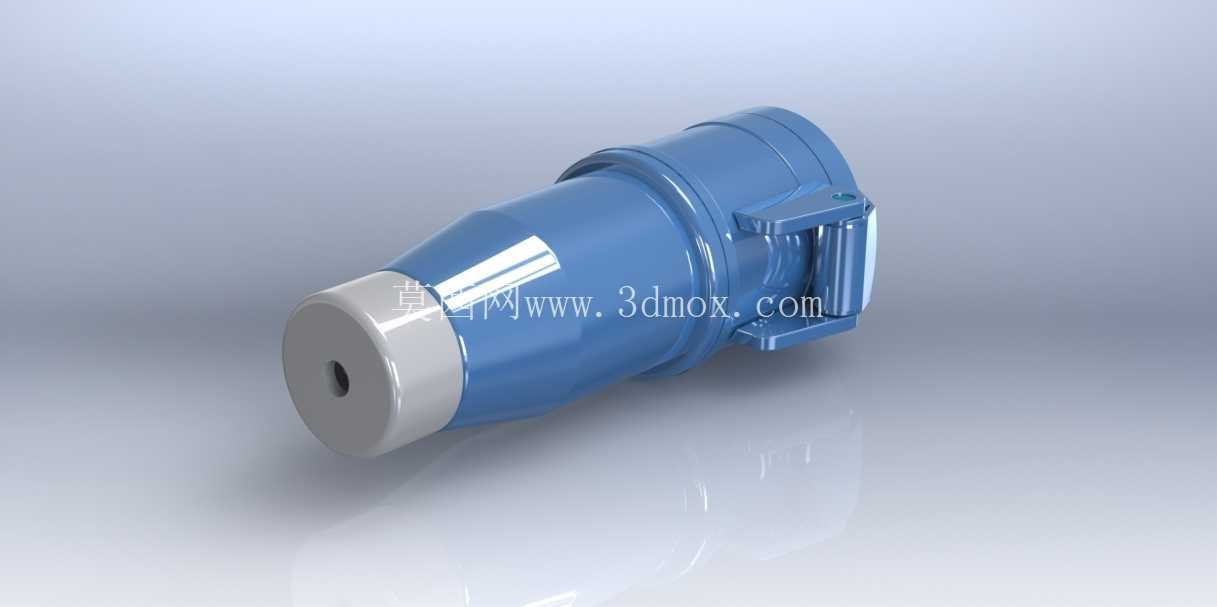

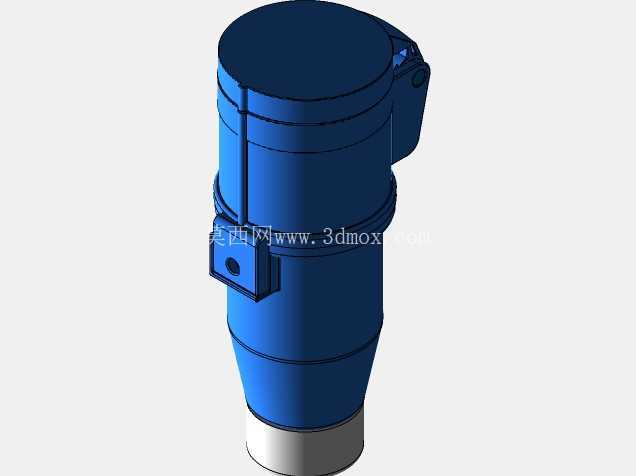

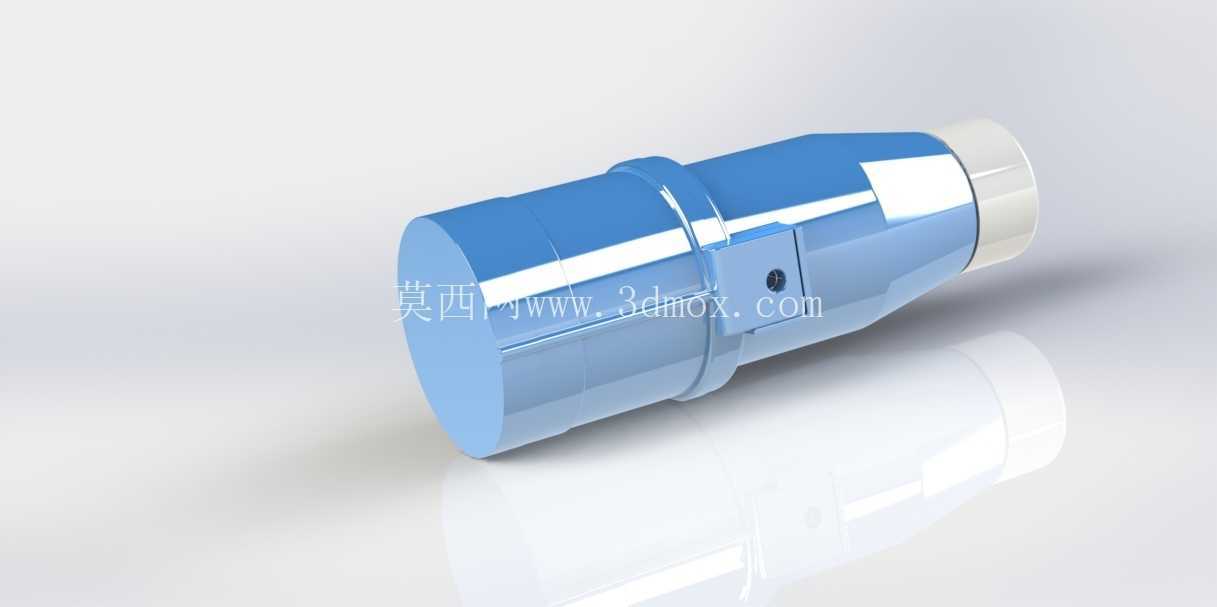

　　做户外临时供电项目的结构设计时，最容易踩坑的就是接插件选型——尤其是大篷车这类移动作业场景，接插件既要扛得住拖拽、颠簸，还要满足快速插拔、防误插的要求，这次拆解的三芯16V连接器，就是专门针对这类移动供电场景做的结构设计。先从实际应用场景说，这类连接器主要用在流动演出大篷车、户外临时展陈设备、移动作业机具的低压供电回路里，额定载流匹配16V电压下的常规负载，三芯结构分别对应火线、零线与接地极，能满足二类移动电气设备的接地保护要求，避免户外作业时的漏电风险。很多人做接插件建模时容易忽略安装边界的问题，这个连接器的尾部做了阶梯式的线缆锁紧结构，适配线径范围在6mm到12mm之间的橡套软电缆，建模时要注意尾部的锁紧压片是带防滑齿的，压合后能承受至少80N的轴向拉力，不会因为大篷车移动时的线缆拖拽导致接头松脱。从结构设计思路来看，整个壳体采用了分体式卡扣装配，没有外露的金属紧固件，外壳的加强筋沿着插拔受力方向布置，既可以降低壳体壁厚减少材料用量，又能在插拔时承受径向的握持力不会出现壳体开裂。

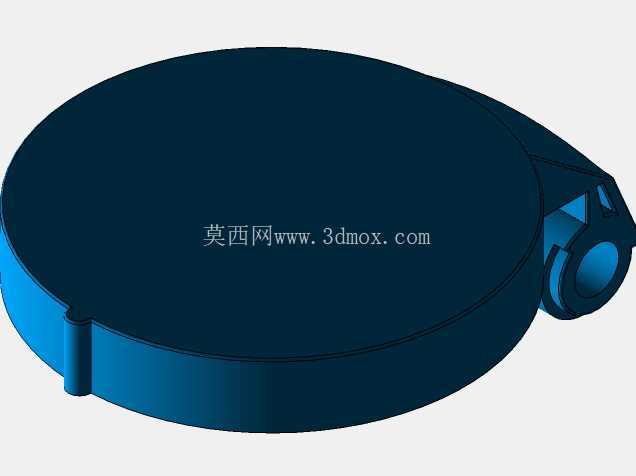

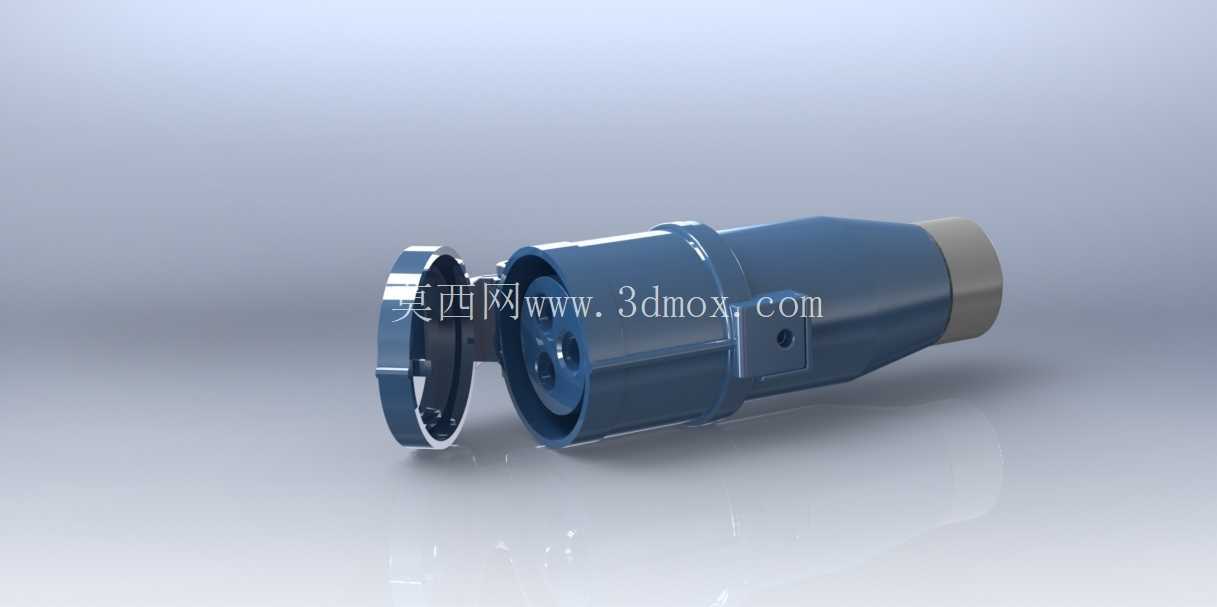

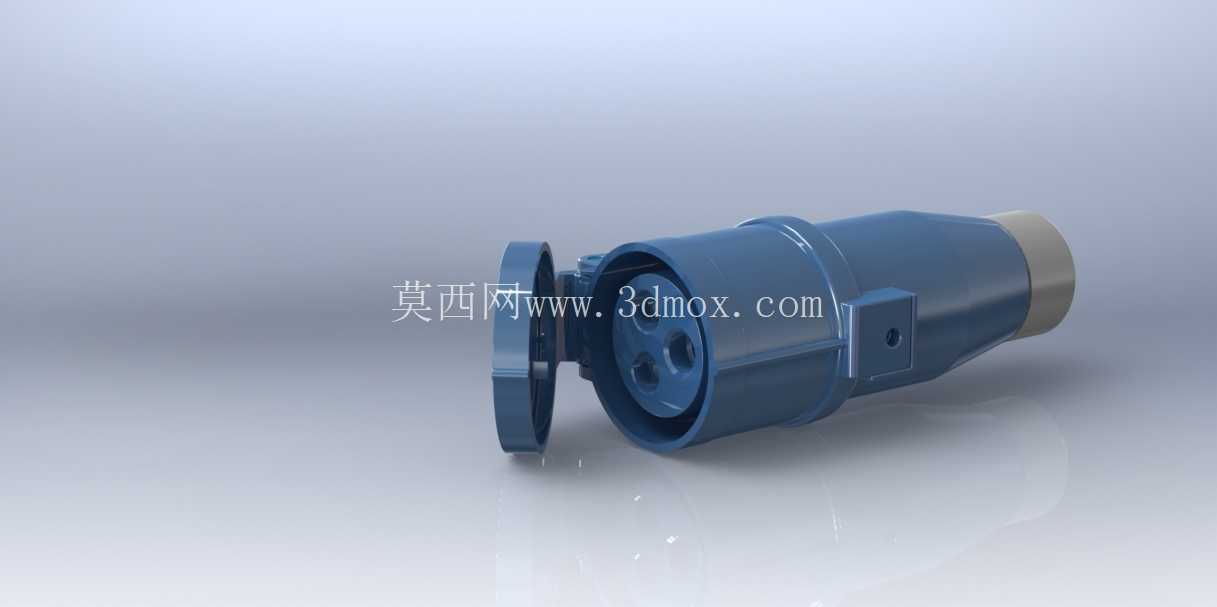

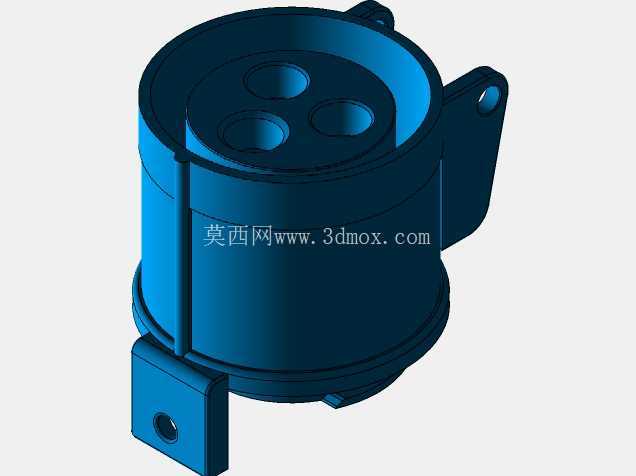

　　前端的防护盖是通过弹性铰链和本体连接的，不用的时候可以盖住插针座，避免户外作业时的灰尘、雨水进入插针间隙，建模时要注意铰链的弯折角度，防护盖翻开后最大角度不超过120度，不会因为过度弯折导致铰链断裂，盖合后边缘的密封凸台会嵌入本体的密封槽里，能达到IP44的防护等级，应对户外的零星溅水、扬尘完全足够。插针部分的设计也有讲究，三个插针呈等边三角形排布，接地极的插针直径比另外两个载流插针大0.8mm，从结构上就杜绝了反插的可能，插针根部做了倒锥结构，和本体的绝缘基座注塑嵌合后，不会因为多次插拔导致插针松动退针。

　　插针的接触端采用了冠簧式结构，和对接端的插套配合时接触面积更大，接触电阻更小，长时间满负载运行时的温升不会超过40K，避免接插件过热导致的绝缘老化。外形尺寸方面，整个连接器的总长度在112mm左右，最大握持直径是38mm，符合人手握持插拔的人机工程尺寸，插拔时的施力位置刚好在壳体的防滑滚花区域，滚花的深度是0.5mm，间距1.2mm，戴劳保手套操作时也不会打滑。安装对接时，和配套插座的配合插入深度是18mm，插合到位后会有明显的卡扣锁止反馈，不会因为车辆行驶时的振动导致接插件意外脱开。

　　做三维建模的时候要注意几个容易出错的细节：一是壳体的分模线位置，沿着壳体的轴向中线布置，避免分模线出现在握持区域影响手感；二是插针和绝缘基座的配合公差，插针的安装孔要做0.1mm的过盈配合，保证嵌合后的牢固度；三是防护盖的铰链处要做R2的圆角过渡，避免应力集中导致的断裂问题。另外在做装配干涉检查时，要注意线缆弯曲后的空间预留，尾部线缆锁紧后，线缆的最小弯曲半径要大于线缆直径的6倍，避免线缆弯折过度导致线芯断裂。这类接插件在实际选型时，还要注意和配套插座的安装尺寸匹配，对接端的法兰安装孔距是28mm，用两个M4的螺钉就可以固定在设备的外壳面板上，面板开孔直径是32mm，建模时要把开孔的公差标注清楚，避免现场安装时出现装不上的问题。很多新手建模时会把插针的位置做的完全对称，忽略接地极的差异化设计，实际生产出来的产品就会出现反插的安全隐患，这点在结构设计时必须重点关注。还有壳体的材质，一般采用阻燃PA66材质，建模时要考虑材质的成型收缩率，尺寸缩放比例按照1.5%来设置，才能保证开模后的尺寸精度。
