Arduino Mega搭配ENC28J60模块防护外壳结构

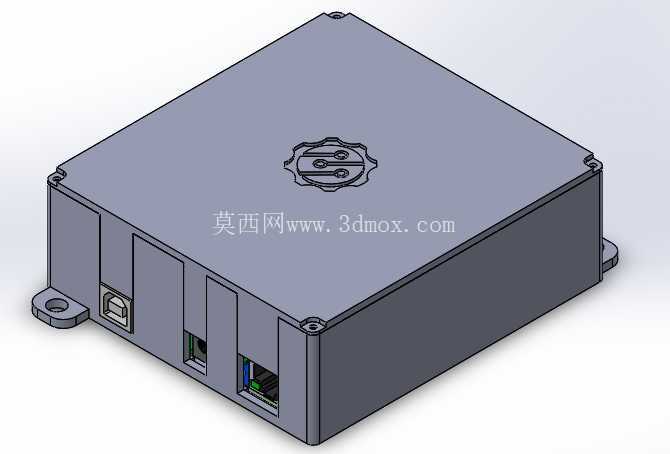

　　在嵌入式开发与小型工业控制场景中，控制板的安装防护一直是结构设计环节需要重点考量的内容，这套适配Arduino Mega主控板与ENC28J60以太网模块的安装壳体，主要面向小型物联网控制节点、实验室原型验证设备、小型自动化装置的主控单元防护需求，解决裸板直接安装时易积灰、受外力磕碰损坏、接线端易被拉扯松脱的实际工程问题。从结构设计逻辑来看，壳体采用上下分体式的槽型结构，主体腔体预留了Arduino Mega板的完整安装空间，腔体内侧的定位凸台刚好对应主控板四角的安装孔位，不需要额外加装铜柱即可实现电路板的卡接定位，装配时直接将主控板平放入腔，对准定位凸台压合即可完成主板的初步固定，减少装配环节的紧固件数量，提升原型设备的组装效率。

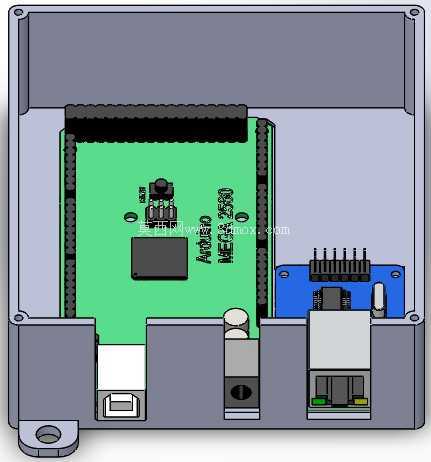

　　针对ENC28J60以太网模块的安装位，设计时在腔体侧方预留了独立的模块容纳槽，槽体的边界尺寸完全匹配模块的外形轮廓，模块放入后网口接口刚好对准壳体侧壁的开孔，安装完成后网线水晶头可直接从壳体外侧插入，不需要在壳体内部预留多余的网线弯折空间，同时槽体侧边设置了压线凸筋，能够对模块的引出排线进行限位，避免设备运输或使用过程中排线晃动造成的接口虚接问题。壳体的接口开孔完全匹配Arduino Mega板的外设接口布局，侧方对应USB接口、直流电源接口的位置预留了尺寸精准的避让缺口，缺口边缘做了0.5mm的倒角处理，避免插拔接头时缺口边缘刮伤线材外皮；上方对应排针的位置预留了通槽，外接传感器、执行器的杜邦线可直接穿过通槽与板上排针连接，通槽的宽度设置为3mm，既能够满足多根杜邦线同时穿出的需求，又能避免过大的缝隙导致灰尘大量进入壳体内部。

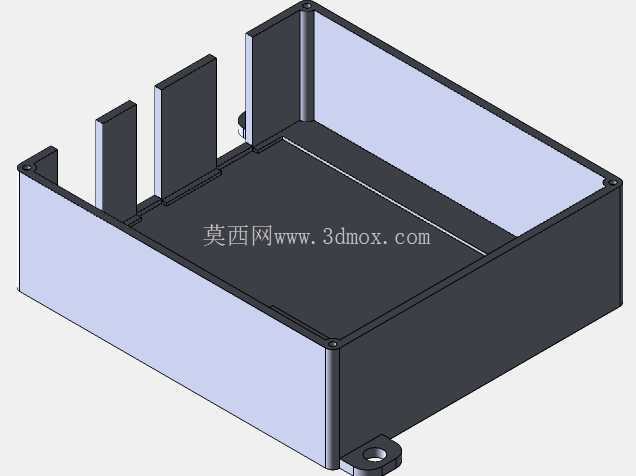

　　从安装边界来看，壳体整体采用矩形结构，四角设置了带安装孔的固定耳，安装孔的中心距适配标准DIN导轨安装卡扣的孔位，既可以通过螺丝直接固定在设备内部的安装平板上，也可以搭配标准卡扣实现35mmDIN导轨的卡装固定，适配工业控制柜内部的常规安装方式；壳体内部的净空高度做了冗余设计，除了容纳主控板与以太网模块之外，还预留了7mm的上部空间，能够容纳板上插接的高度较低的传感器模块，不需要额外加高壳体即可满足多数原型开发的扩展需求。在结构强度设计上，壳体侧壁厚度设置为2mm，腔体边缘做了加强筋处理，既能够保证壳体受到外力挤压时不会出现明显形变挤压内部电路板，又能控制整体的重量与材料成本，适合小批量原型制作与小规模设备配套使用。

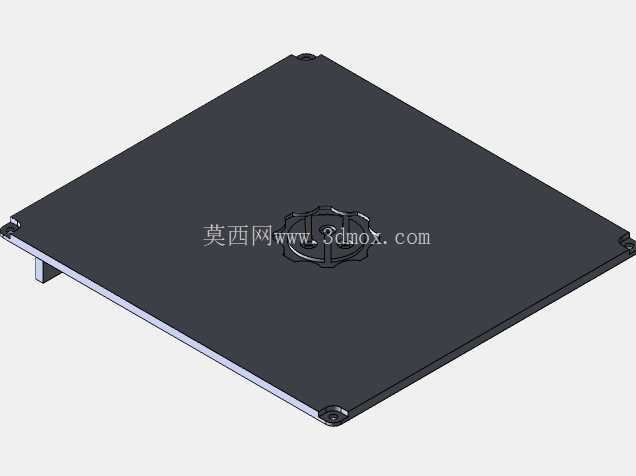

　　这套结构在设计时充分考虑了嵌入式开发过程中的快速装配需求，所有的定位结构都做了防呆设计，装配时不需要区分方向即可快速将电路板与模块放入对应位置，降低非结构专业人员的装配难度；同时壳体的分体式结构采用卡扣配合，不需要螺丝即可实现上下盖的扣合，后期需要调整板上接线或更换模块时，直接撬开卡扣即可打开壳体，维护操作十分便捷。针对实际使用中可能出现的散热问题，壳体在对应主控板主芯片、电源芯片的位置预留了细密的散热格栅，格栅的开孔方向斜向设置，既能够保证空气流通带走板上元件工作产生的热量，又能避免垂直下落的灰尘直接掉落在芯片表面，兼顾散热与防护的双重需求。在接口的适配细节上，以太网接口位置的开孔尺寸比标准水晶头外形大1mm，插拔网线时不会出现卡滞问题，同时开孔边缘做了加厚处理，多次插拔网线也不会造成开孔边缘开裂，提升壳体的耐用性。
