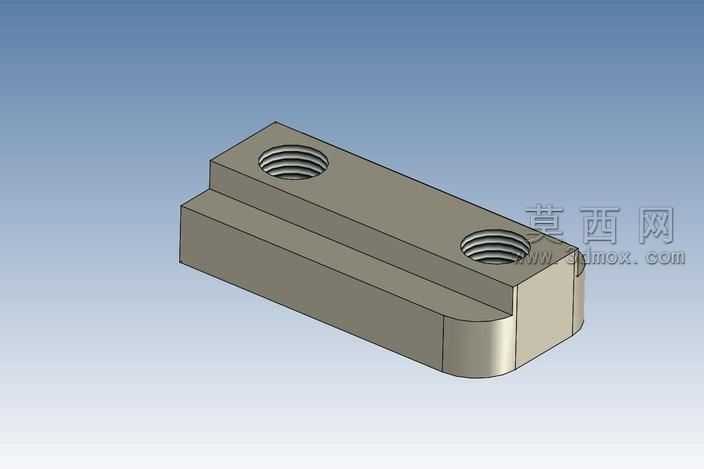

工业铝型材配套双孔T型螺母

该T型螺母采用三维参数化建模方式完成，建模过程中首先以铝型材槽的安装基准为定位参考，绘制主体矩形截面轮廓，通过拉伸特征生成螺母基础块体，针对螺母与型材槽配合的侧边做适配性的轮廓修整，将一端加工为圆弧过渡结构，避免安装时与型材槽内壁产生卡滞，同时减少应力集中风险。主体结构完成后，在块体顶面定位两个同轴内螺纹孔的安装位置，通过异型孔向导特征生成标准内螺纹结构，螺纹牙型严格遵循公制螺纹标准参数建模，保证螺纹啮合的配合精度，同时对螺纹孔入口处做微小倒角处理，去除建模过程中产生的锐边，也方便配套螺栓的导入安装。建模全程对各特征添加完全定义的几何约束与尺寸约束，保证模型可参数化修改，可根据不同规格的铝型材槽宽、配套螺栓尺寸快速调整整体长宽高、螺纹孔间距与螺纹规格，适配不同的工业装配需求。材质配置上选用碳钢镀锌材质的外观参数，渲染时赋予模型哑光金属质感，还原五金紧固件的真实表面质感，对棱边处添加微小的圆角特征，模拟实际机加工生产后的边角钝化效果，避免模型出现过于尖锐的不符合加工实际的棱角。结构设计上，该螺母的底部凸台尺寸与工业铝型材的T型槽宽度精准匹配，安装时可直接从型材槽的端部滑入，也可采用后置安装方式卡入槽内，双螺纹孔的设计可同时提供两个安装点位，相比单孔T型螺母拥有更强的连接稳定性，可承受更大的横向与纵向载荷，避免单点连接产生的转动偏移问题，适用于铝型材框架的连接件固定、外置配件安装等多种工业装配场景。建模过程中严格控制各配合面的尺寸公差，保证螺母在T型槽内滑动顺畅无卡顿，同时螺纹孔与安装面保持垂直，确保螺栓安装后不会出现偏斜，保障连接结构的整体刚性与可靠性。
