半圆形角度测量量角器结构设计

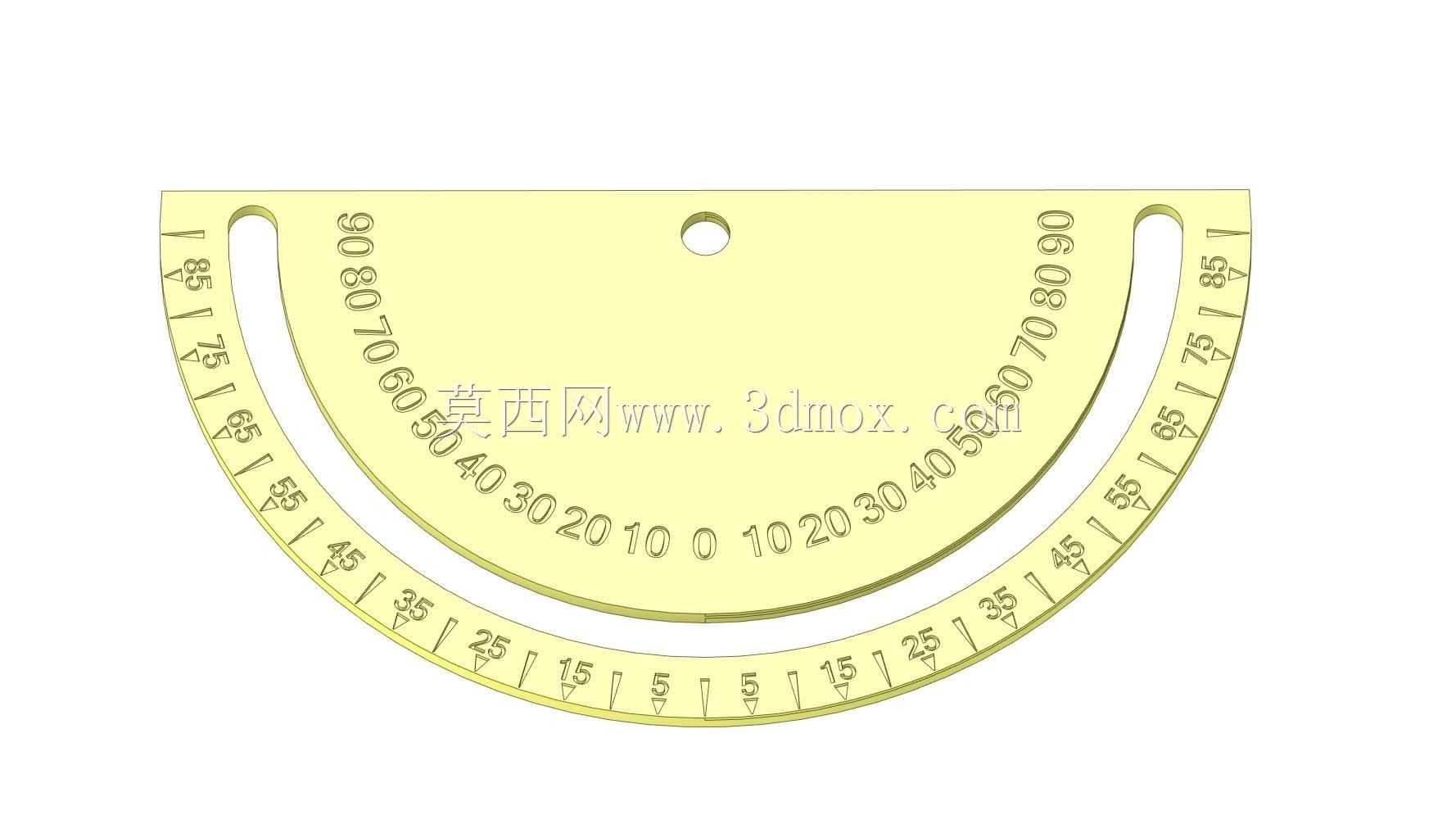

　　在车间现场的角度划线、工件角度校验、工装调试对位场景中，这类半圆分度量角工具是一线操作和结构设计人员手边的常用器具，不同于常规学生用塑料量角器，这款金属材质的半圆量角器针对工业现场使用场景做了针对性的结构优化。从结构设计逻辑来看，整体采用180度半圆布局，以底边中点为0度基准，向两侧对称排布0到90度的分度刻度，刻度采用凸刻成型工艺，避免长期使用摩擦导致刻度模糊脱落，刻度线区分度清晰，整度刻度线长度大于半度刻度，便于快速读数定位。量角器顶部居中位置设计了直径3mm的悬挂孔，不用时可以直接挂在工位工具架上，避免和其他量具混放刮花刻度面，也能减少台面占用空间。量角器左右两端靠近边缘的位置各设计了一个长圆形定位槽，

　　在需要固定划线或者批量校验同角度工件时，可以通过定位销穿过槽位将量角器固定在工件基准面上，避免测量过程中量具移位带来的角度误差，长圆槽的设计也预留了一定的位置调整余量，适配不同基准边的固定需求。从实际使用边界来看，这款量角器的测量范围覆盖0到180度全区间，分度值为1度，足够满足钣金划线、木工角度裁切、工装装配对位、3D打印工件角度校验等场景的精度需求，整体厚度控制在2mm，既保证了量具本身的刚性，不会因为手持施力产生形变影响测量精度，又不会因为过厚导致划线时笔尖和刻度面间隙过大产生视差。刻度面做了浅黄色哑光处理，避免车间强光下反光晃眼看不清刻度，边缘做了0.2mm的倒角处理，没有锋利毛边，手持使用时不会划伤手部。在设计建模过程中，

　　刻度的排布是核心难点，需要保证每一条刻度线的角度位置精准，凸刻深度控制在0.3mm，既保证刻度触感明显便于盲操作定位，又不会因为刻度过深破坏量角器整体的结构强度，底边作为测量基准边做了平面度校验，直线度公差控制在0.02mm以内，保证和工件基准面贴合时没有缝隙，从根源上减少测量基准误差。不同于电子角度尺需要供电、怕油污粉尘的特性，这款纯机械结构的量角器可以在多粉尘、多油污的加工车间环境下稳定使用，不需要定期校准电子元件，抗摔抗造性能更强，适合车间现场粗放的使用环境。在装配调试场景中，比如调整气缸安装角度、传感器支架对位、钣金折弯角度复核时，这款量角器可以直接贴靠在被测面上快速读数，不需要复杂的操作步骤，

　　新入职的操作人员也能快速上手使用。建模时整体采用薄壁钣金类结构的建模逻辑，先绘制半圆轮廓草图，拉伸生成基体后，通过阵列命令生成所有刻度线的切除或者凸台特征，再处理两端的定位槽和顶部悬挂孔，最后做边缘倒角和表面处理的特征添加，整个模型的特征树逻辑清晰，所有尺寸都做了参数化关联，如果需要调整量角器的半径大小、刻度分度值、厚度参数，只需要修改对应草图的尺寸参数就能快速生成新的规格模型，不需要重新绘制所有特征，适配不同量程的量角器快速改型需求。从安装和使用的边界尺寸来看，这款量角器的半圆半径为90mm，整体横向宽度为180mm，纵向高度为90mm，属于便携款的工业用量角器，可以直接放在工具盒内随身携带，不会占用过多空间，基准边的宽度为5mm，保证和工件贴合时有足够的接触面积，不会因为基准边过窄导致贴合不稳。
