PFS预灌封注射器液体灌装设备结构

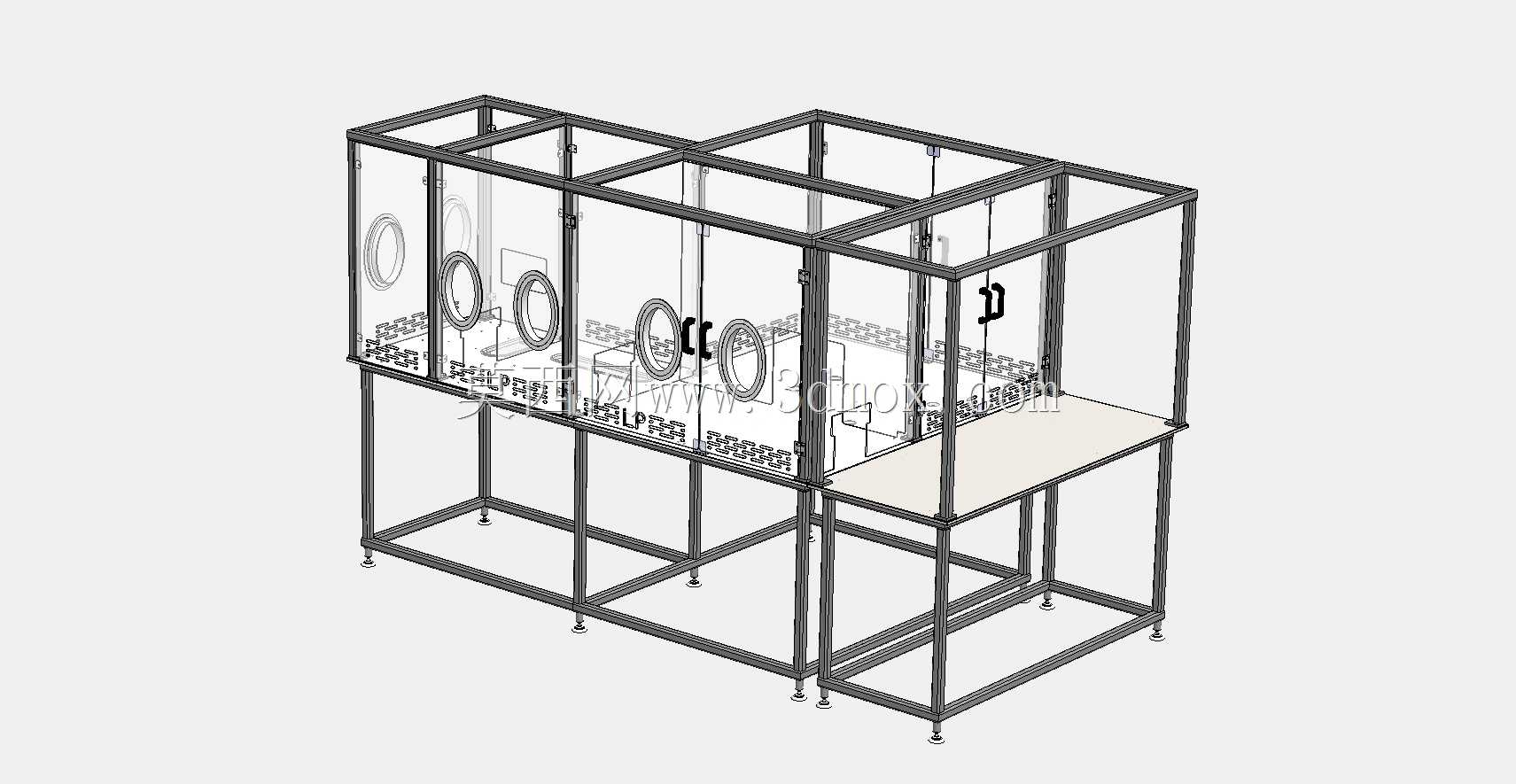

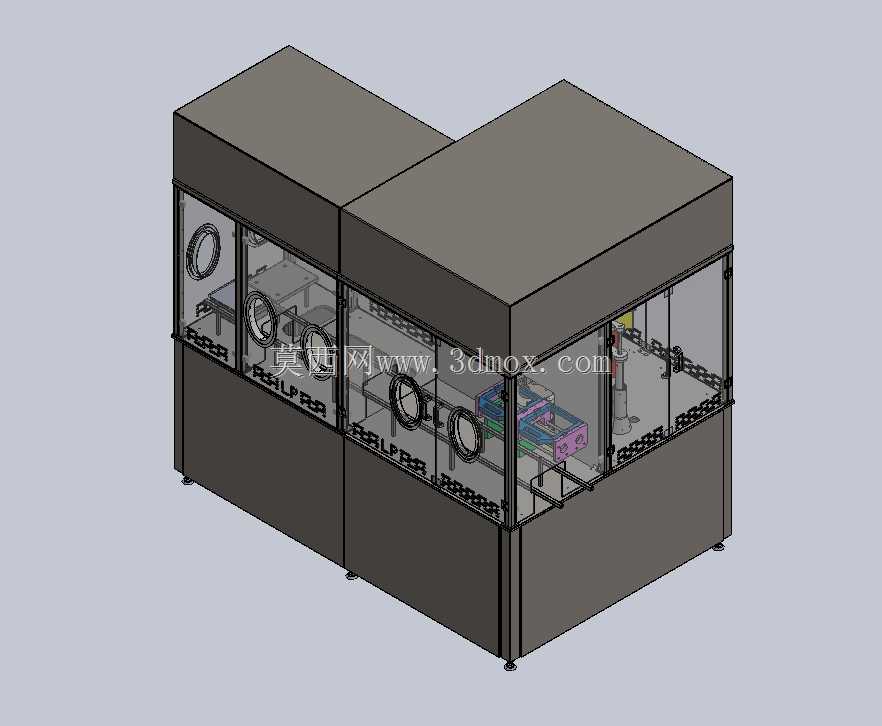

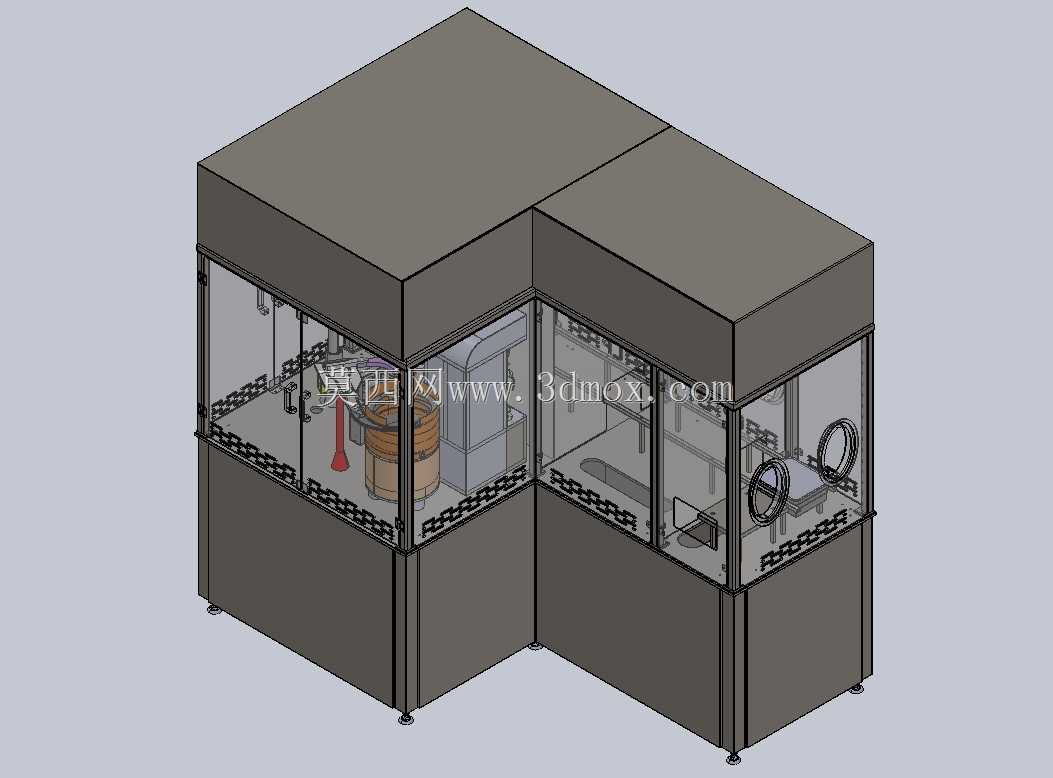

　　该设备主要面向制药行业预灌封注射器的液体灌装工序场景，适配中小批量制剂生产车间的洁净区安装需求，整体采用双舱拼接式框架结构，外框采用标准工业铝型材搭建，外围搭配透明亚克力防护板与钢制蒙皮组合，既满足洁净区易清洁、无卫生死角的要求，也能通过透明防护板直观观察内部工位运行状态，同时防护板上预留的圆形操作口可在设备停机调试时无需拆除整体防护即可完成局部调整，适配洁净区人员操作的动线要求。设备底部配置可调式支撑脚，可根据车间地面平整度调整整体水平度，安装时无需额外预埋固定件，单组舱体宽度适配标准洁净车间门洞尺寸，可拆分后进场再完成拼接组装，降低进场施工的难度。内部核心灌装工位采用直线式布局，进瓶输送链道沿设备长度方向贯穿两个舱体，

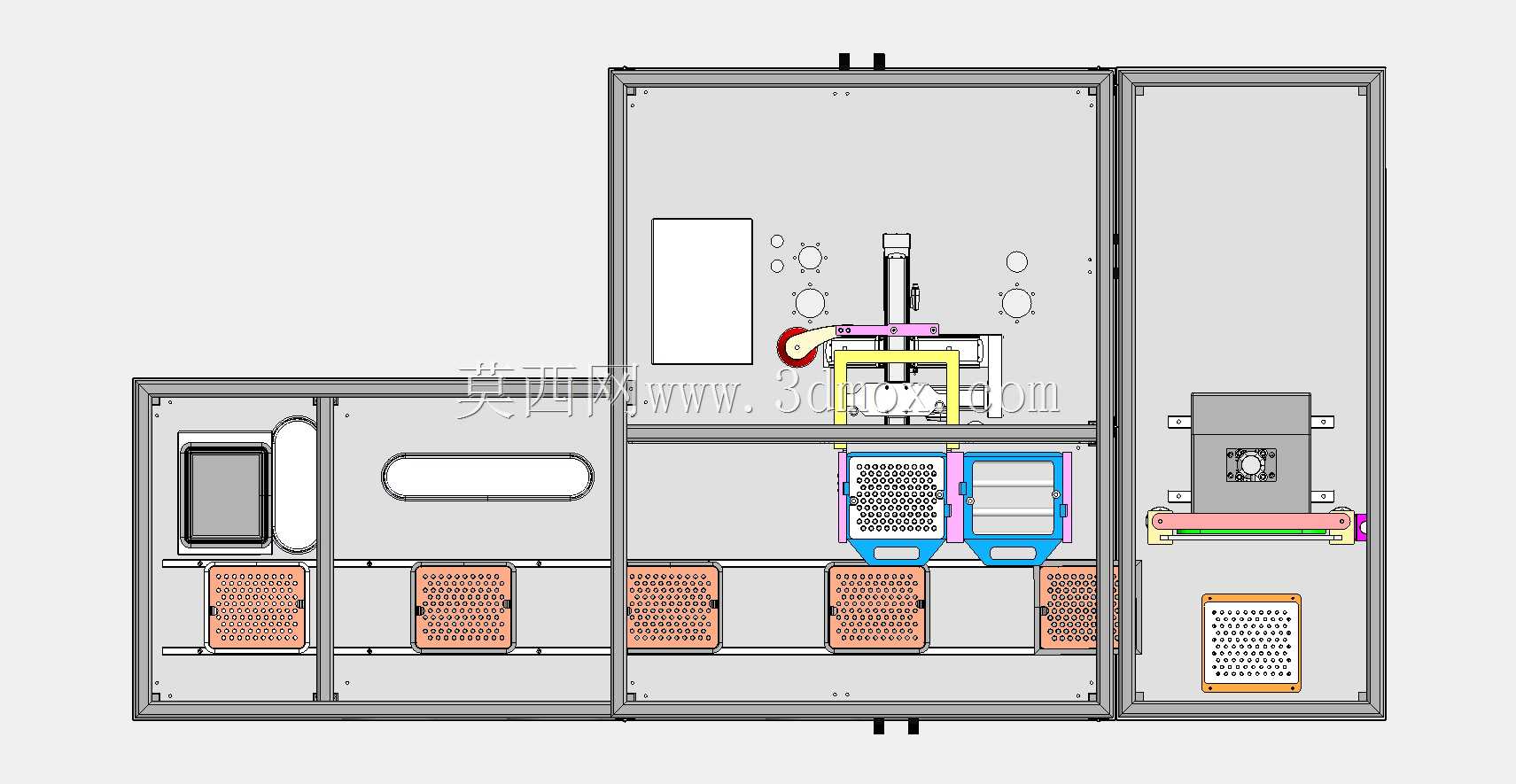

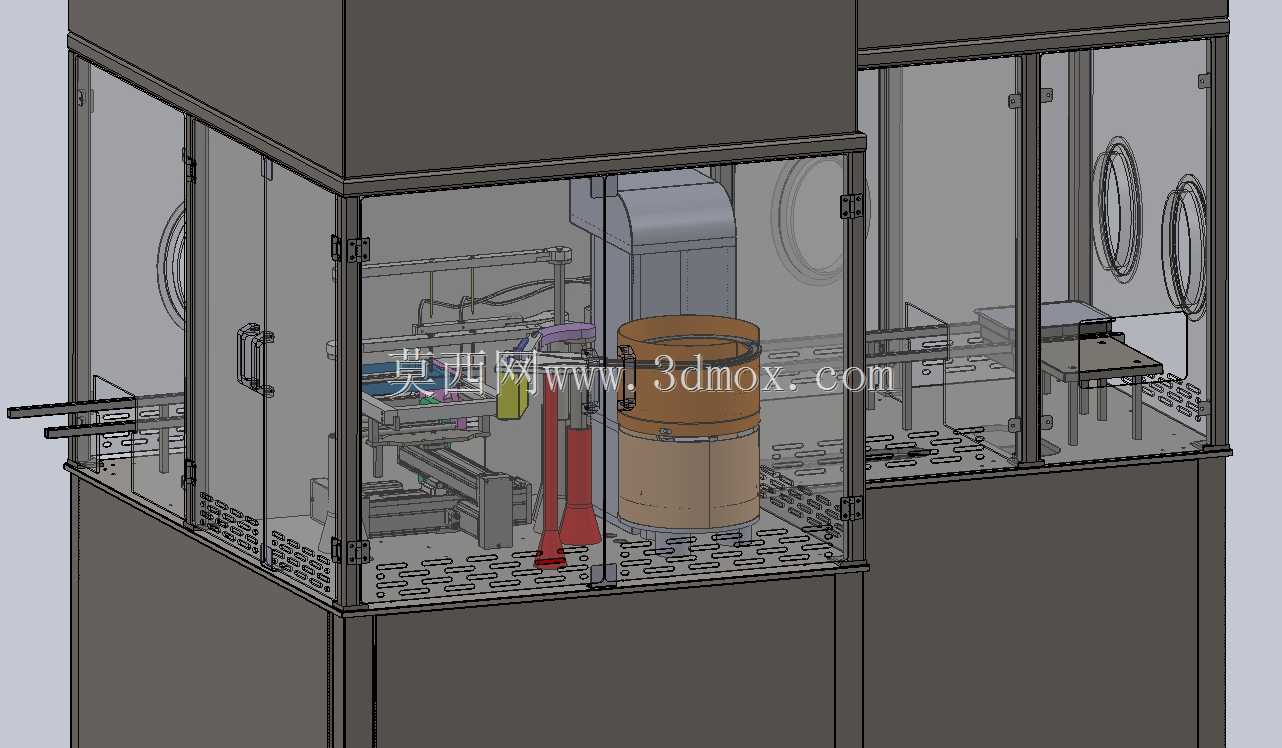

　　依次完成空管上料、定位、灌装、半加塞、出瓶输送的工序流转，每个工位之间设置定位挡块与检测位，可适配不同规格的预灌封注射器管体，更换规格时仅需调整定位块位置与灌装头高度即可完成换型，无需大规模拆解结构。灌装头采用蠕动泵配套的防滴漏结构，灌装行程可通过伺服参数调整，适配0.5ml到20ml区间的液体灌装剂量需求，管路采用快装卡盘连接，可快速拆洗完成消毒流程，满足制药行业的洁净验证要求。舱体内部预留了电气元件安装位与管路走线槽，所有线缆与流体管路分开排布，避免交叉干扰，顶部预留排风接口，可对接车间洁净排风系统，维持舱内的正压洁净环境。设备左侧舱体主要布置灌装核心执行机构，右侧舱体布置输送驱动与电控组件，两个舱体的拼接处设置密封胶条，

　　避免拼接缝隙积尘，整体外表面无突出的安装螺丝，所有连接部位采用内六角沉头螺丝安装，表面平整易擦拭。操作侧的防护门采用快拆式铰链设计，日常维护时可快速打开防护门接触内部机构，防护门配套安全联锁开关，门体打开时设备自动切断运行动力，避免调试过程中的安全风险。输送链道采用食品级POM材质链板，耐磨且不易产生碎屑，适配洁净区的使用要求，链道两侧设置可调式护栏，可根据管体直径调整护栏间距，保证输送过程中管体不会出现倾倒、卡滞的问题。灌装工位的定位机构采用气动顶升方式，将输送到位的管体顶升至灌装头正下方，保证灌装头与管口的同轴度，避免灌装过程中药液溅出污染管壁，灌装完成后定位机构下降，管体落回链道输送至下一工位。设备整体的安装边界预留了周边0.8米的维护空间，对接上下游设备时可通过调整链道高度实现无缝衔接，无需额外增加过渡输送段，适配现有制药生产线的连线改造需求，也可作为单机设备配合人工上下料完成小批量试生产任务。
