莱克斯嵌入式工业控制主板结构

　　这块嵌入式工业控制主板面向紧凑型设备内部的控制与通信场景，常见于小型工控机、设备终端、检测台架、数据采集单元以及需要多网口和多USB外设连接的自动化系统。板卡采用长条形布局，前端接口集中布置，便于在机箱面板或设备侧壁上形成整齐的对外连接区；板身后侧保留内存插槽、排针和扩展连接位置，使装配、检修和线束走向都能围绕同一方向展开。

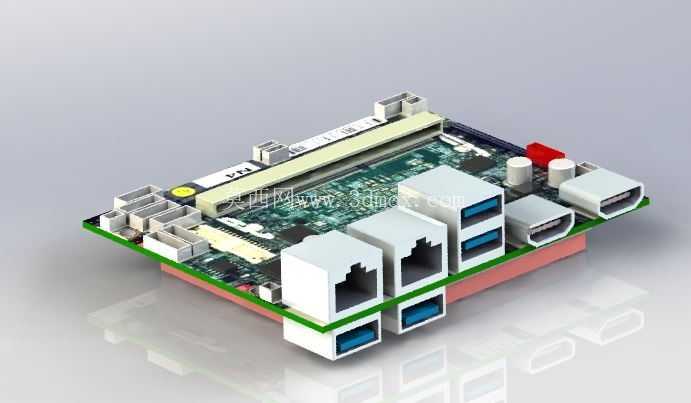

　　从实际用途看，主板承担计算、网络通信、外设接入和现场数据交换等任务。前端可见多路RJ45网络接口，可连接工业相机、PLC、交换机或上位机；多个USB接口支持U盘、键盘、鼠标、传感器转接模块和调试设备；HDMI类显示接口可外接显示器或触控屏，满足人机交互、参数设置和状态监控需求。接口之间保留了足够的插拔空间，避免相邻插头互相干涉，也为带屏蔽壳的网线和较宽的USB接头留出操作余量。

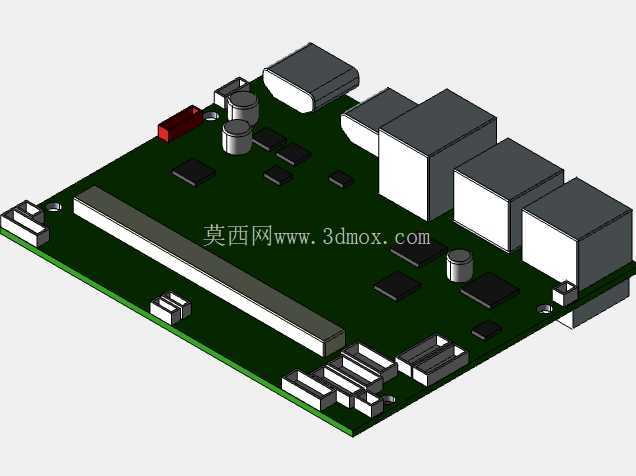

　　结构设计上，PCB板沿长边布置主要芯片、电容、接插件和固定孔，元器件高度差异明显。网络接口和USB接口属于高受力部件，模型中通过金属屏蔽壳和端口本体形成较强的外形边界；板面低矮元件则按照信号路径和供电区域分布。红色支撑或定位件位于板体边缘附近，可在装机时承担限位、垫高或绝缘隔离作用，防止主板与金属底板直接接触。四角及关键位置的安装孔需要与铜柱、螺钉或机箱凸台匹配，建模时应重点核对孔位间距、孔径、沉台高度以及板卡与底壳之间的安全间隙。

　　外形边界不仅包含PCB平面轮廓，还应考虑接口插头插入后的突出长度、内存模块安装后的竖立高度、排线插接后的弯曲半径，以及机箱面板开孔位置。前端接口面板区对齐平度要求较高，若开孔偏差过大，会出现插头无法完全插入、面板压伤接口或屏蔽壳接触不良等问题。板卡上方需预留散热和空气流通空间，尤其是主芯片、电源模块和密集电容区域，不能被硬盘、支架或线束紧贴覆盖。

　　三维建模时，可将主板拆分为PCB基板、接口连接器、芯片封装、电容电阻、插槽、固定件和面板开孔参考等部分。对结构工程师而言，电阻电容等细小元件不必全部还原到生产级细节，但影响干涉检查的高接口、高插槽、定位件和安装孔必须准确表达。整机布局阶段，应把网线、HDMI线、USB设备和电源线的插拔路径一并纳入检查，确认门盖开启、侧板拆装和维护操作不会被接口线束阻挡。这样形成的主板模型既能用于工业机箱结构设计，也能作为嵌入式设备选型、空间校核和装配验证的依据。
