雅马哈XTZ125摩托车后刹车制动毂结构设计

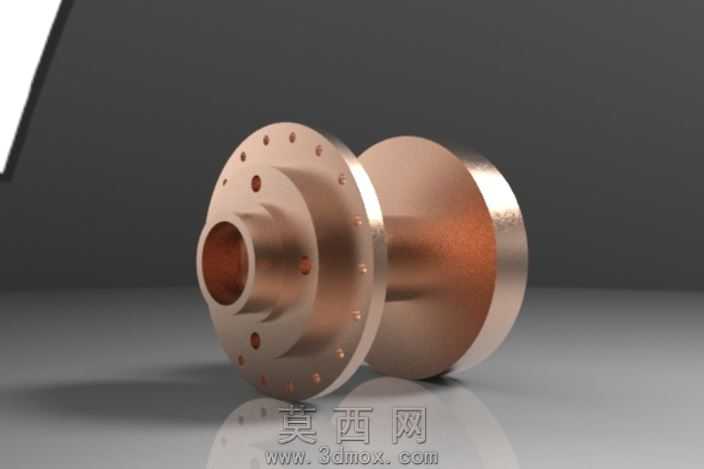

本作品为针对雅马哈XTZ125系列2002款车型后轮制动系统设计的后刹车制动毂三维模型，建模过程以实车安装适配尺寸为核心基准，首先通过测绘原车后轮轴安装位、刹车蹄块配合尺寸、轮辐连接孔位参数，在三维建模环境中先搭建回转体基础轮廓，利用旋转凸台命令生成主体胚体，再通过拉伸切除命令完成中心轴孔、法兰面安装孔、刹车蹄块配合内腔的结构制作，过程中反复校验各孔位的同轴度、端面跳动公差，确保模型与原车安装位完全匹配，避免出现装配干涉问题。材质渲染阶段，针对制动毂的实际使用材质，主体金属部分采用铜基合金材质参数，调整金属粗糙度、反射率参数，模拟出铸铜件经机加工后的细腻金属质感，表面添加细微的机加工纹理与轻微使用痕迹，还原真实制动毂的外观状态；渲染环境采用柔和的影棚布光，通过三点打光法突出模型的曲面轮廓与金属光泽，地面添加微弱反射效果，提升模型的真实感与立体感。设计思路上，该模型围绕原车后刹车的改装适配需求展开，在保留原厂安装尺寸的基础上，优化了法兰面的厚度分布，在保证结构强度的前提下适当降低非受力区域的材料厚度，兼顾制动性能与轻量化需求；同时预留了刹车蹄块的安装间隙、储油槽位置，充分考虑实际使用中的磨损余量与润滑需求，整体结构完全遵循摩托车后制动毂的力学设计逻辑，可直接用于改装方案验证、制动性能模拟、3D打印样件制作等场景，能够为摩托车维修、改装爱好者提供精准的三维数据参考，也可作为机械设计专业学习回转类零件建模、制动部件结构设计的参考案例，模型的每一处结构细节都经过尺寸校验，确保与实车部件的一致性，避免出现结构错位、装配失败的问题。
