大扭矩金属齿数字舵机结构设计

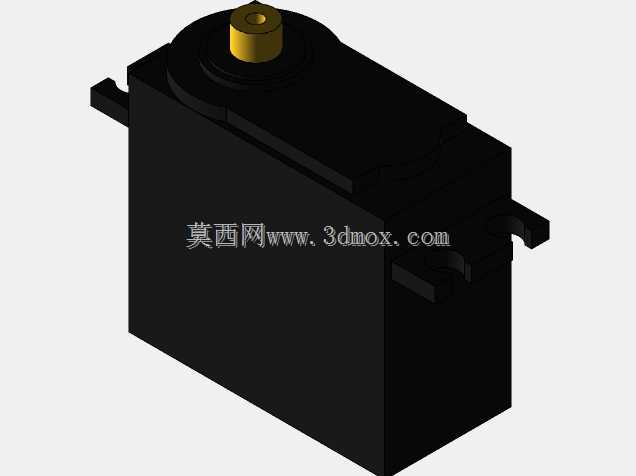

　　做机器人关节选型的时候，不少做小型仿生机器人、航模云台、机械臂末端执行器的工程师都会接触到这类大扭矩数字舵机，不同于微型舵机只能应付轻载场景，这款舵机的输出扭矩冗余量足够支撑10kg级以内的负载摆动需求，在双足人形机器人的关节驱动、多足爬行机器人的腿部摆动、遥控车模的转向控制、小型机械臂的关节转动、航模飞行器的舵面操控场景里都能适配。从结构设计逻辑来看，这款舵机采用了方正的盒式主体外壳，外壳两侧预留了带安装孔的固定耳，安装耳的孔位间距是行业通用的标准尺寸，不需要额外做转接件就能直接固定在标准舵机支架、机器人关节安装座、航模机身预留位上，安装边界清晰，不会和周边的连杆、走线结构产生干涉。输出轴采用金属齿结构，

　　顶部的输出花键是标准25T规格，和市面上绝大多数的舵机摇臂、舵盘完全兼容，不需要单独定制连接件，输出轴的轴向突出高度经过测算，刚好能满足摇臂安装后的轴向间隙要求，不会出现摇臂蹭到外壳顶面的情况，也不会因为轴伸太短导致摇臂固定不牢出现打滑。内部的传动结构采用多级金属齿轮减速，把直流电机的高转速低扭矩输出转化为低转速大扭矩的角度输出，齿轮的啮合间隙控制在合理范围，既不会因为间隙太大导致回差过大影响控制精度，也不会因为间隙太小导致传动卡滞、空载电流过大。外壳的边角做了小圆弧过渡，没有尖锐的棱角，在装配的时候不会划伤操作人员的手，也不会在机器人运动过程中剐蹭到周边的线缆或者结构件。外壳底部是平整的安装基准面，安装的时候可以直接贴紧安装基板，

　　保证舵机主体的安装垂直度，避免输出轴出现偏载，延长齿轮和轴承的使用寿命。出线位置在舵机主体的侧面，走线方向和安装平面平行，不会因为走线弯折导致线缆被外壳压坏，线缆的长度预留了足够的冗余，方便接插在控制器的舵机接口上，不需要额外延长线缆。从功能特性来说，这款舵机属于数字控制型舵机，内部集成了控制电路和位置反馈电位器，能够接收标准的PWM控制信号，在0-180度的转动范围内实现精准的角度定位，控制死区小，响应速度快，在负载出现小幅波动的时候也能保持输出角度稳定，不会出现明显的抖动或者位置偏移。在做结构建模的时候，这款舵机的所有安装尺寸、外形轮廓都按照实物1:1还原，包括固定耳的孔径、孔位中心距、输出轴的花键尺寸、轴伸长度、

　　外壳的整体长宽高尺寸，在做整机装配的时候可以直接调用这个模型做干涉检查，提前预判安装过程中可能出现的结构冲突，比如摇臂转动的时候会不会碰到周边的结构件、固定螺丝的长度会不会顶到舵机内部的电路板或者齿轮组、走线空间是否足够。不少做学生竞赛机器人的团队在设计初期，经常会因为舵机模型尺寸不准，导致加工出来的安装座装不上，或者摇臂转动的时候卡到外壳，用这个精准的三维模型做前期的结构布局，就能避免这类低级错误，减少打样迭代的次数，缩短研发周期。另外这款舵机的重量控制也比较合理，在保证外壳强度和齿轮强度的前提下，尽可能做了轻量化处理，用在移动机器人或者航模上的时候，不会给整体带来过多的负载重量，影响设备的续航或者动态性能。外壳的材质一般采用高强度工程塑料，抗冲击性能好，在机器人摔倒或者出现碰撞的时候，外壳不容易开裂，能够保护内部的齿轮、电机和电路板不受损坏。输出轴采用金属材质，和金属齿轮啮合的时候耐磨性能好，长时间往复转动也不会出现齿形磨损导致的间隙变大、精度下降问题。在做结构设计的时候，还要考虑舵机的散热问题，这款舵机的外壳和内部电机、减速齿轮组的接触紧密，能够把工作过程中产生的热量及时传导到外壳上散发出去，长时间带负载工作的时候不会因为过热导致电机退磁或者电路烧坏。
