带5HP电机的活塞式空气压缩机组结构

　　这套带5HP电机的空气压缩机组，是小型工业及商用场景里最常见的气源发生设备，日常在汽修门店的气动工具供气、小型加工厂的气动夹具供能、装修作业的喷涂设备配套、实验室小型气动试验台搭建等场景都能见到同结构的产品，区别于大型螺杆式空压机，这类活塞式压缩机组主打小排量、高排气压力、低成本部署的使用需求，适合用气量波动大、不需要连续24小时满负荷运行的工况。

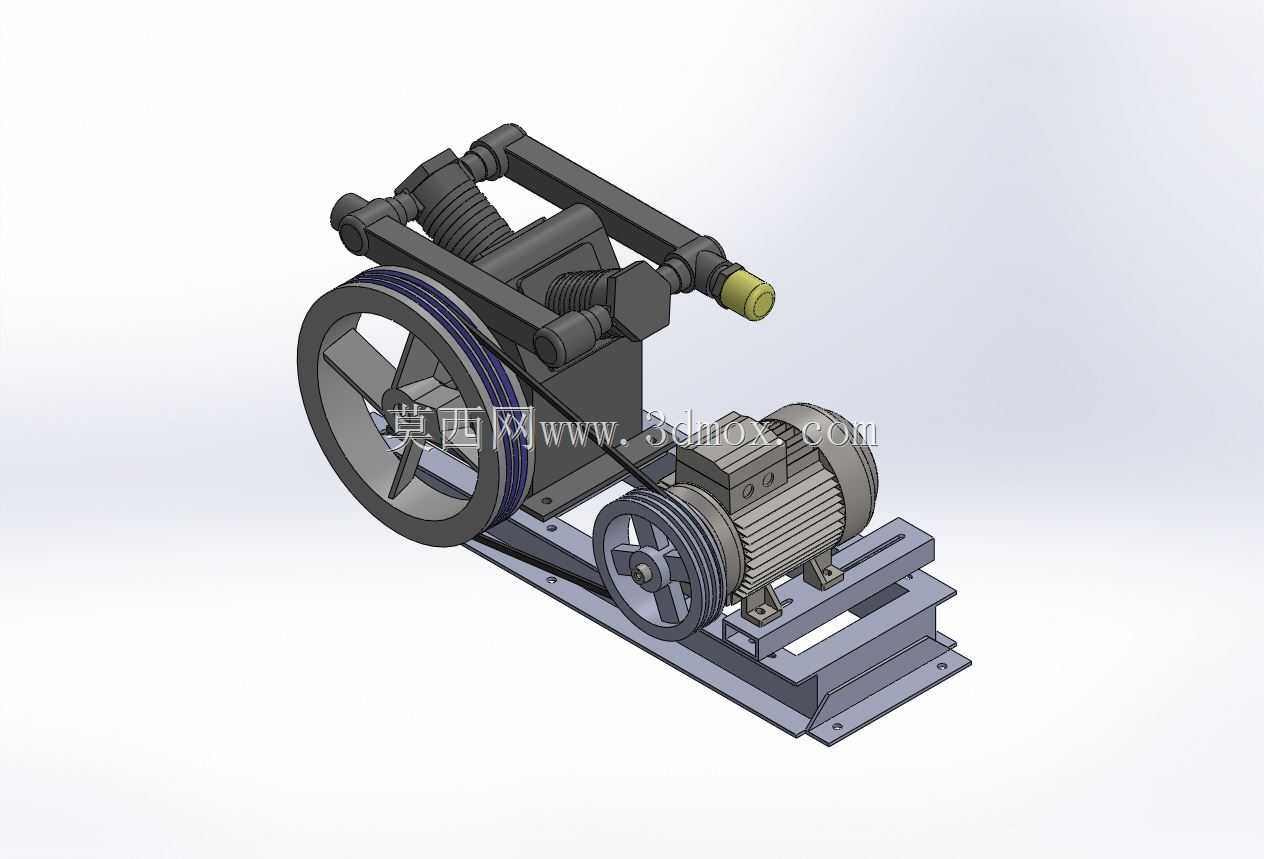

　　从结构设计逻辑来看，整套机组采用分体共架的布局思路，动力单元和压缩单元都固定在同一块冲压成型的槽钢底座上，底座预留了长条形调节腰孔，用来调整电机的安装位置，以此张紧连接电机轴端小带轮和压缩泵端大带轮的V型传动带，这种带传动的设计一方面可以通过带轮直径差实现减速，匹配活塞泵需要的低转速大扭矩输入要求，另一方面皮带本身的弹性可以缓冲活塞往复运动产生的冲击载荷，避免电机轴直接承受交变应力，同时过载时皮带打滑也能起到一定的过载保护作用，避免堵转时烧毁电机绕组。

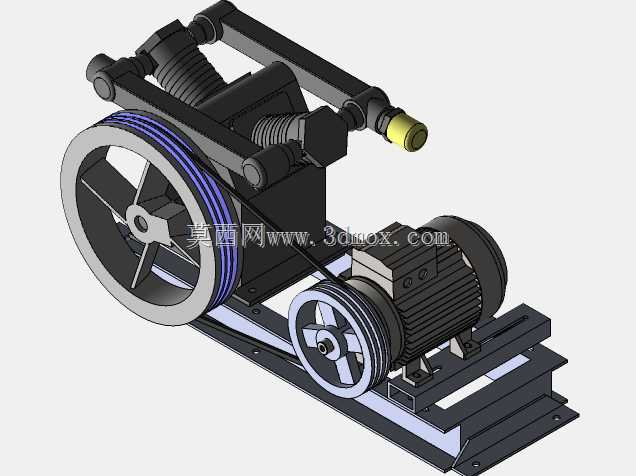

　　压缩单元采用双缸活塞式结构，两个气缸呈V型布置在曲轴箱上，这种布局可以平衡活塞往复运动产生的惯性力，降低整机运行时的振动幅度，曲轴的输入端安装大直径飞轮带轮，飞轮本身的轮辐做了减重镂空设计，厚重的轮缘可以储存转动惯量，让活塞经过上下止点时的转速波动更小，运行更平稳。气缸顶部集成了阀组总成，包含进气阀、排气阀以及输出接头，经过压缩的高压空气通过侧面的输出接口接入后续的储气罐或者供气回路，气缸外壁设计了散热鳍片，配合飞轮旋转时带动的气流，可以带走活塞压缩空气过程中产生的热量，避免缸内温度过高导致润滑油碳化、排气量衰减。

　　动力单元采用5HP功率的异步电动机，电机的安装脚直接卡在底座的调节槽内，调整位置时只需要松开固定螺栓就可以滑动电机，调整皮带张紧度后再锁紧螺栓，不需要额外的张紧轮结构，简化了整机的零件数量。电机轴端的小带轮和大飞轮带轮的直径比经过匹配，让活塞泵的工作转速维持在合理区间，既保证足够的排气量，也不会因为转速过高导致活塞环磨损过快、整机寿命缩短。

　　从安装边界来看，整套机组的底座采用标准槽钢折弯焊接成型，底座上的固定孔位按照常规小型空压机的通用安装尺寸设计，可以直接固定在卧式储气罐的顶部安装位，也可以通过减震垫固定在地面或者移动机架上，整机的重心落在底座的几何中心附近，带轮外侧预留了足够的安全防护空间，安装时需要保证皮带传动部位有足够的安全距离，避免异物卷入传动副。整机的外接接口只有排气口和电机接线盒，现场部署时只需要连接供电线路和排气管道就可以投入使用，不需要复杂的管路对接和调试。

　　在实际使用中，这类结构的空压机维护门槛很低，日常只需要定期检查皮带张紧度、更换曲轴箱内的润滑油、清理气缸散热鳍片上的积尘就可以维持稳定运行，易损件比如活塞环、进排气阀片、传动皮带都是通用标准件，采购替换成本很低，非常适合分散式的小型用气场景使用。设计这套结构时，重点需要考虑曲轴的动平衡、活塞往复运动的惯性力抵消、传动比的匹配、散热路径的规划以及安装维护的便利性，避免出现运行振动过大、皮带过早磨损、缸温过高导致的故障问题。
