桌面级FDM熔融沉积成型3D打印机结构设计

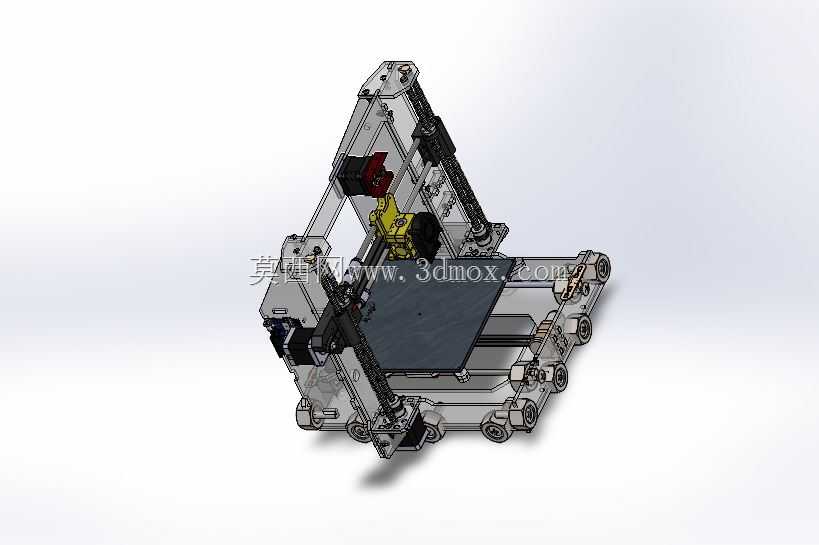

　　这款桌面级增材制造设备的结构设计，核心围绕小尺寸场景下的成型精度、运动稳定性与装配便捷性展开，适配个人创客、中小学科创教学、小型工作室原型打样等常见使用场景，可完成PLA、ABS等常见热塑性耗材的熔融沉积成型作业，满足手板验证、创意零件制作、教学演示等实际需求。整机采用笛卡尔坐标系运动架构，三个轴向分别配置独立步进电机作为动力源，单轴动力独立输出的设计可避免多轴联动时的动力耦合干扰，降低运动控制的调试难度，也便于后期针对单轴故障进行维护更换。Z轴方向选用蜗轮机构实现传动，相比常见的丝杆直连结构，蜗轮副具备反向自锁特性，可在设备断电或停机状态下锁定Z轴托架位置，避免打印头因自重下滑剐蹭已成型的工件表面，

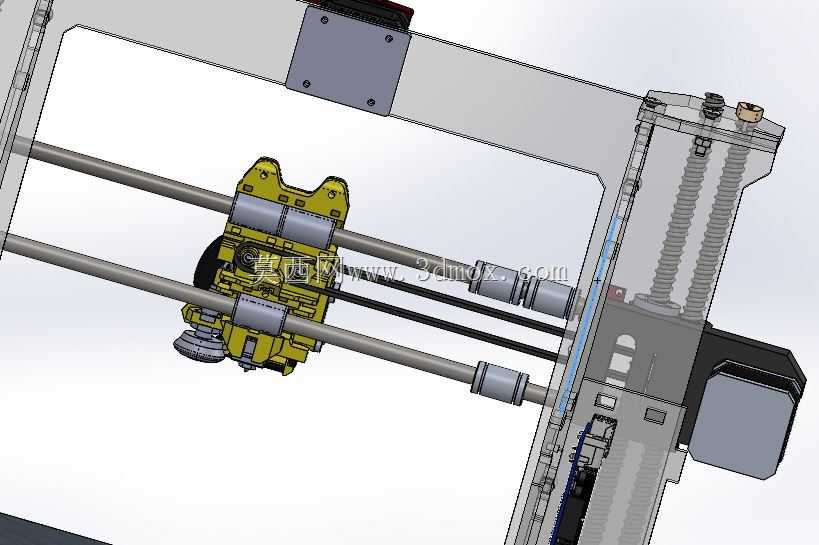

　　同时蜗轮传动的减速比可放大步进电机输出扭矩，提升Z轴带载能力，即便加装较重的挤出组件或散热模块也能平稳升降，不会出现丢步导致的层厚偏差问题。X轴与Y轴方向采用同步皮带传动方案，皮带传动的低阻尼特性可让轴向移动速度更快，空行程移动效率更高，同时皮带具备一定的弹性缓冲量，可抵消高速换向时的刚性冲击，降低运动过程中的振动传递，减少打印件表面的振纹缺陷；两个轴向的皮带张紧结构均设计在型材端部，无需拆解整机外罩即可完成张紧度调节，日常维护操作门槛更低。打印头组件集成了加热块、喉管、散热鳍片与送丝机构，安装位置位于X轴托架的中心点位，可让运动过程中的重心始终落在导轨支撑范围内，避免高速移动时出现悬臂晃动；打印床采用平板式安装结构，

　　表面可粘贴美纹纸、PEI膜等常用粘附介质，床体调平结构采用四点手拧调节设计，操作人员可快速完成床面水平度校准，保证首层耗材的粘附均匀性。底盘部分选用聚碳酸酯材质加工成型，聚碳酸酯材料本身具备优异的抗冲击性能与尺寸稳定性，不会因环境温湿度变化出现明显形变，可作为整机的安装基准面承载所有轴系、电气元件与运动部件，底盘上预留了标准的型材安装槽位与电气走线孔位，装配时可快速完成各部件的定位固定，减少装配累计误差。整机的安装边界充分考虑桌面使用场景，整体外廓尺寸适配常规书桌、工作台的摆放空间，不会占用过多操作台面，各轴向的运动行程经过合理匹配，可满足常规尺寸创意零件、教学演示件的成型需求，运动部件的外侧均预留了安全间隙，

　　避免运行过程中出现线缆剐蹭、部件碰撞的问题。从结构设计逻辑来看，这款设备优先选用通用化、标准化的机械零部件，所有型材、紧固件、传动件均采用市面常见的标准规格，后期更换配件无需定制，可有效降低使用与维护成本；各功能模块采用分体式安装设计，挤出组件、轴系传动组件、电气控制组件均可独立拆解，便于操作人员根据自身需求进行功能改装，比如更换更高流量的打印头、加装自动调平传感器、扩展封闭保温外罩等，具备不错的改装拓展空间。在运动精度控制方面，各轴向的导轨安装面均与底盘基准面做了平行度约束，装配时可通过工装快速校准导轨直线度，减少运动过程中的卡顿与位置偏差；步进电机的安装座预留了同轴度调节余量，可保证电机输出轴与传动轮的同轴度，避免皮带偏磨导致的传动精度下降。整机的走线均采用隐藏式设计，所有线缆沿型材槽与底盘走线孔布置，不会外露干扰运动部件运行，也能提升整机外观的整洁度，避免日常使用过程中线缆被误碰拉扯导致的接触故障。
