数据中心电气面板钣金结构设计方案

在数据中心基础设施的搭建环节，电气承载面板是连接供配电回路与终端负载的核心载体，这类构件的设计合理性直接影响机房布线效率、后期运维便捷性以及设备运行的安全冗余。本次呈现的钣金结构件，正是针对中小规模数据中心列头柜、壁挂式配电单元的安装需求开发，整体采用封闭式箱体结构，兼顾内部器件防护与外部操作的便利性。

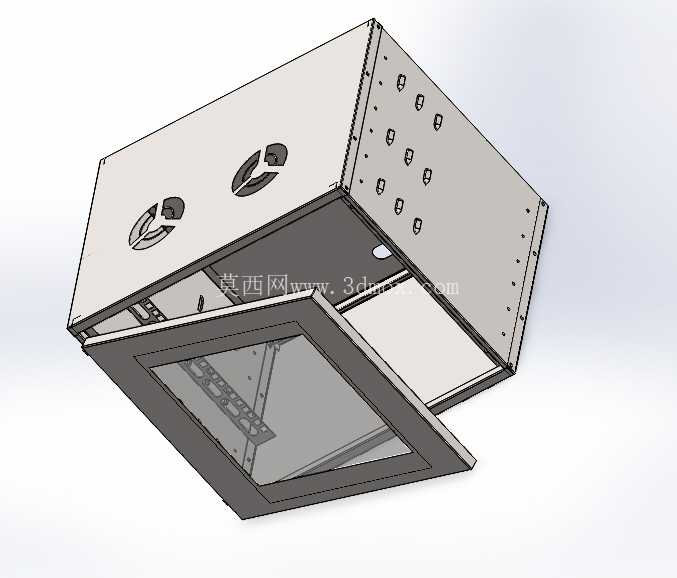

从实际应用场景来看，这类面板通常安装在数据中心冷热通道侧的立柱或者墙面预留位，需要适配常规19英寸标准机柜的安装孔距，同时也要满足非标准壁挂场景的固定需求。箱体的开合结构采用下翻式门体设计，门体与箱体主体通过隐藏式铰链连接，关闭后通过侧面的快拆锁具实现固定，日常运维时无需完全拆卸门体，向下翻转即可露出内部的接线端子、空开安装位以及理线架，大幅降低运维操作的空间占用，尤其适合通道间距有限的老旧机房改造场景。

设计过程中优先考虑了钣金加工的工艺可行性，箱体主体采用1.5mm厚的冷轧钢板折弯成型，所有折弯边均预留了足够的脱模圆角，避免折弯处出现应力集中导致的开裂问题。箱体侧面预留了多组标准化的敲落孔，分别对应强电进线、弱电信号线出线以及接地回路的穿线需求，不同孔径的敲落孔按照强弱电分离的原则分区布置，从结构上避免强弱电线路同孔敷设带来的信号干扰问题。门体上预留的透明观察窗采用嵌入式安装结构，边缘通过折弯压边固定钢化玻璃，无需额外打胶即可达到IP40的防护等级，日常巡检时不用开门就能观察内部空开的分合状态，减少不必要的开门操作带来的防尘隐患。

从安装边界来看，箱体整体深度控制在150mm以内，即使是贴墙安装也不会突出墙面过多，避免对通道通行造成阻碍。箱体背部预留了四个挂装孔，孔位采用上窄下宽的葫芦孔设计，安装时先将膨胀螺栓固定在墙面，再将箱体挂装后向下卡紧即可，单人就能完成安装作业，无需额外托举固定。内部的安装板采用可抽拉式设计，安装板上预留了M4规格的通用安装螺柱孔，孔距按照常规电气元件的安装尺寸排布，既可以固定微型断路器、漏电保护器这类配电元件，也能安装信号采集模块、温湿度传感器这类监控设备，适配不同配置方案的配电需求。

结构细节上，箱体内部的边角处都预留了接地螺柱，门体与箱体主体之间通过编织铜带实现等电位连接，避免门体与箱体之间出现电位差引发的安全隐患。箱体的拼接处采用点焊加密封胶条的结构，既保证了整体结构的刚性，也能阻挡外界的灰尘进入箱体内部，适配数据中心常年恒温恒湿但对防尘有较高要求的运行环境。锁具采用通用型的转舌锁，钥匙与机房内其他柜体的锁具通用，减少运维人员携带钥匙的数量，同时锁具位置设置在门体上部，操作时无需过度弯腰，符合人体工程学的操作逻辑。

在成型工艺的适配性上，所有的孔位都采用冲压一次成型，避免后期钻孔带来的毛刺和位置偏差，折弯工序的顺序经过优化，先加工内部的安装孔再进行整体折弯，保证孔位的位置精度控制在0.2mm以内，满足电气元件安装的公差要求。箱体表面采用静电喷塑处理，涂层厚度控制在60-80μm，颜色采用常规的工业灰白色，与机房内其他设备的外观保持统一，同时喷塑层具备良好的耐刮擦性能，避免安装和运维过程中出现掉漆锈蚀的问题。

这类钣金面板的设计没有追求过度复杂的结构，而是围绕数据中心配电场景的实际需求，在加工成本、安装便捷性、运维效率三者之间找到平衡，既满足了电气防护的基本要求，也通过细节结构的优化降低了全生命周期的使用成本，对于同类型的电气柜体钣金设计具备一定的参考价值。
