卧式齿轮传动水平搅拌装置结构设计

　　该水平搅拌装置主要面向小批量固-固粉体、颗粒物料的均匀混合作业场景，常见于精细化工、食品添加剂、小型建材配料等生产环节的前段工序，可在密闭腔体内完成不同粒径、不同密度固体组分的分散混合，避免物料在混合过程中出现分层、结团问题，相比立式搅拌结构，其卧式布置的腔体可降低设备整体安装高度，适配厂房层高受限的生产线布局，同时水平放置的搅拌轴可减少物料在腔体底部的堆积残留，降低批次切换时的物料清理工作量。

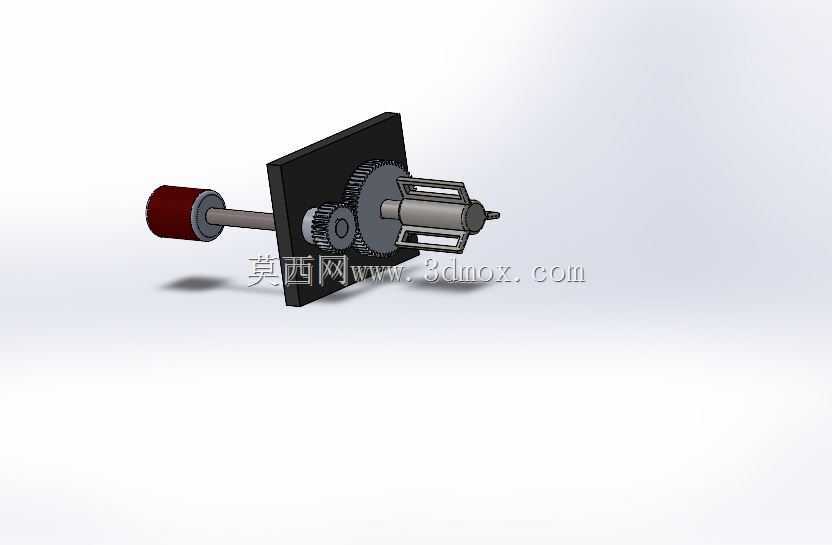

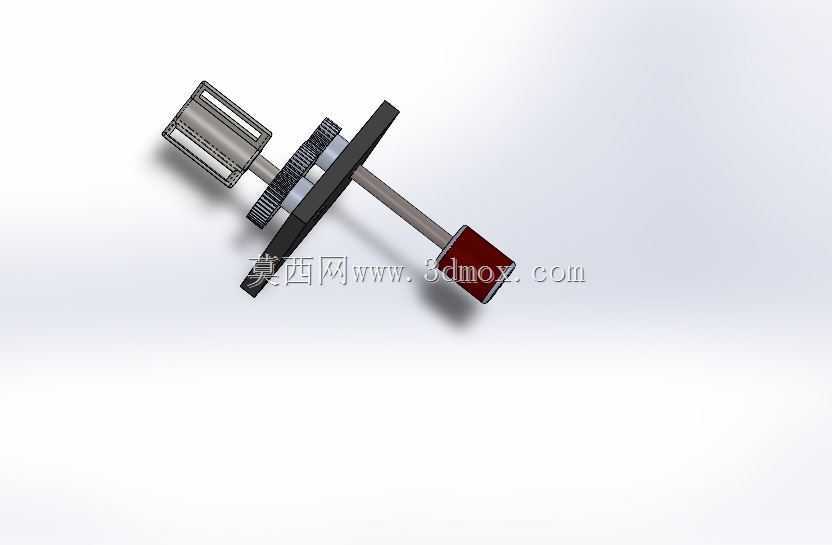

　　从结构设计逻辑来看，整套装置采用侧装输入+齿轮减速传动的布局，动力输入端设置带防滑缓冲的红色连接端，可直接与标准驱动电机输出轴对接，输入端的方形安装法兰预留了均布的螺栓安装孔，可直接固定在搅拌腔体的侧壁安装面上，法兰与轴体配合处设置了轴肩定位结构，可保证装配时的同轴度要求，避免轴系运转时出现偏磨问题。传动部分采用两级圆柱齿轮啮合结构，大齿轮与搅拌工作轴直连，小齿轮与输入轴配合，通过固定的齿数比实现减速增扭，可将驱动电机的高转速低扭矩输出转换为搅拌轴的低转速大扭矩输出，适配固体物料搅拌时的大负载工况，齿轮组外侧设置了封闭的安装腔体，可储存润滑脂对啮合齿面进行持续润滑，同时避免外界粉尘进入齿面造成磨粒磨损，延长传动部件的使用寿命。

　　搅拌工作端采用笼式框型搅拌桨结构，桨叶沿轴体周向均布，桨叶边缘与腔体内壁预留了均匀的间隙，既可以避免搅拌过程中桨叶与腔体壁面发生刮擦，又可以带动腔体内壁附近的物料参与整体循环，减少混合死角。轴体两端分别设置了支撑轴承位，靠近传动端的轴承可承受径向载荷与齿轮啮合产生的轴向力，输出端的轴承主要承担搅拌桨运转时的径向载荷，两端轴承位均预留了密封件安装槽，可适配骨架油封或者填料密封结构，避免腔体内的物料粉体泄漏到传动腔或者设备外部。

　　在安装边界方面，整套传动搅拌组件的轴向总长度可适配容积50L-200L的小型卧式搅拌腔体，方形安装法兰的边长尺寸符合小型搅拌设备的通用安装标准，法兰上的安装孔孔距可与市面上常规的同规格搅拌腔体侧壁安装位直接匹配，不需要额外加工转接板。输入轴的轴径与键槽尺寸符合通用驱动电机的输出轴配合标准，可直接与Y系列三相异步电机或者伺服电机对接，不需要额外定制联轴器。搅拌桨的回转直径根据腔体直径做了适配设计，装配后桨叶最外端与腔体内壁的间隙控制在5mm-8mm之间，既保证物料的翻动效率，又不会因为间隙过小造成加工装配难度提升。

　　实际使用过程中，该结构的搅拌轴水平布置，物料在腔体内随桨叶做周向翻动的同时，会在桨叶的导向作用下产生轴向的往复运动，可在较短的混合时间内实现不同组分的均匀分布，相比螺带式搅拌结构，该笼式桨叶的结构更简单，加工制造成本更低，同时对于流动性较好的颗粒、粉体物料的混合效率更高，不容易在桨叶上粘附物料，清理维护更加方便。传动部分的齿轮采用直齿圆柱齿轮设计，加工精度容易保证，装配时不需要复杂的调整即可保证啮合间隙，后期维护更换配件的成本更低，适合小型加工企业的生产设备配套需求。在结构强度设计上，搅拌轴采用调质处理的45号钢加工，可承受搅拌过程中物料冲击产生的交变载荷，齿轮采用40Cr调质后齿面淬火处理，齿面硬度可达HRC45-50，可满足长期满负载运转的耐磨要求，安装法兰采用铸铁材质加工，具备足够的刚性，可避免轴系运转时产生共振问题。
