PH3H型3D打印机XY轴传动机构设计

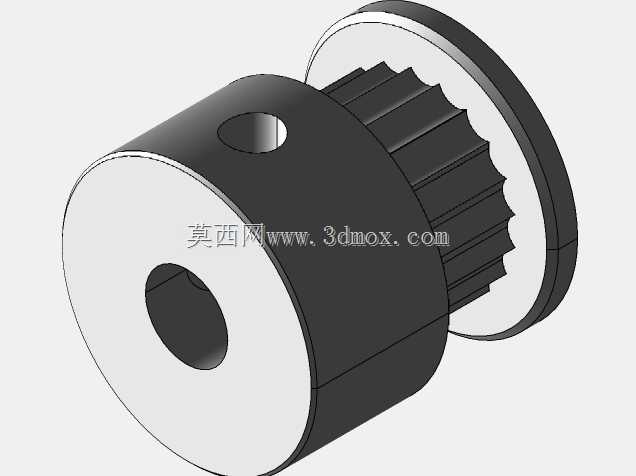

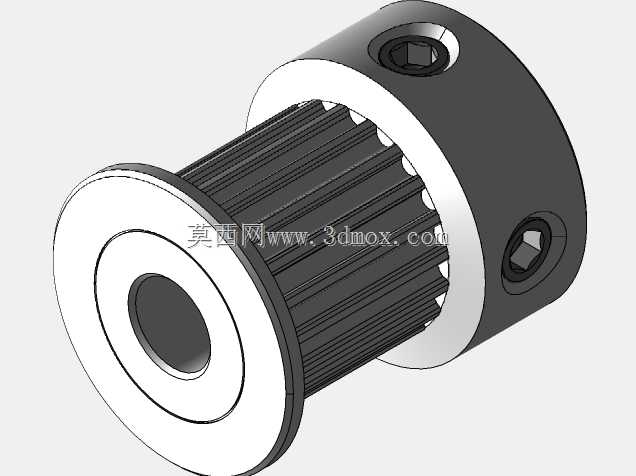

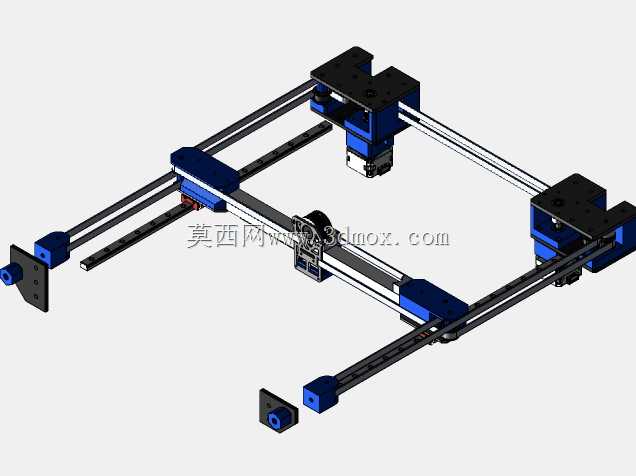

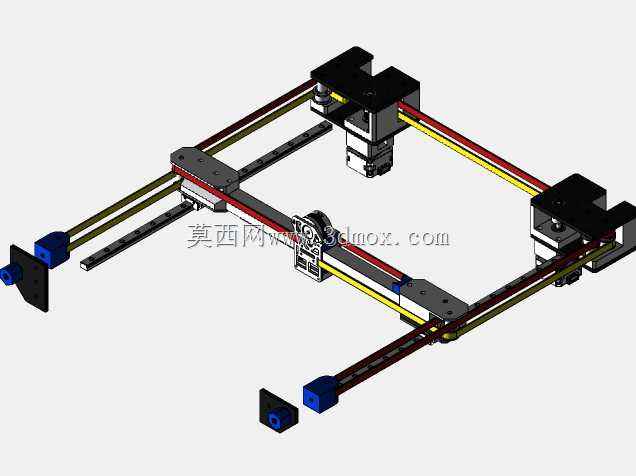

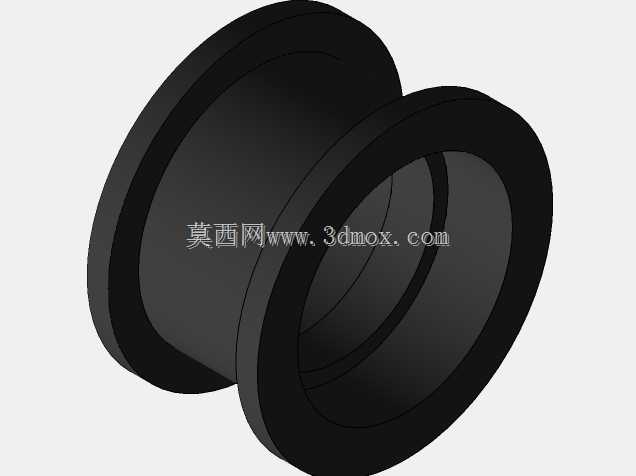

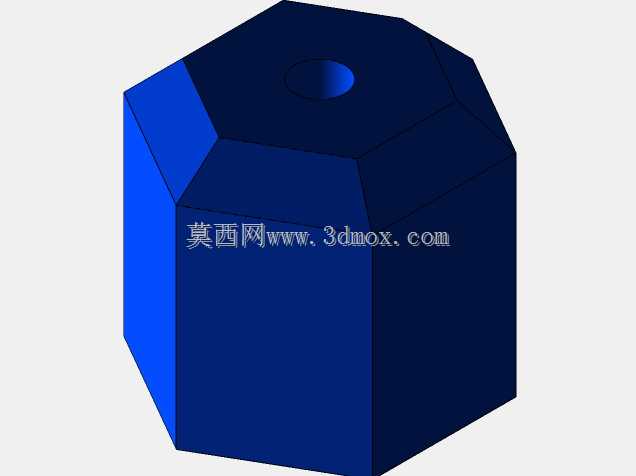

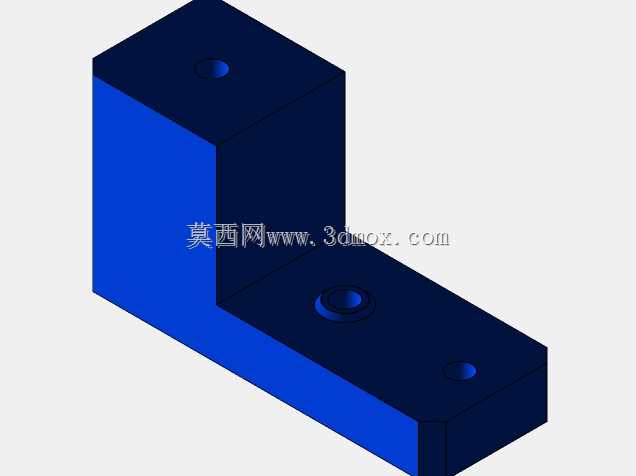

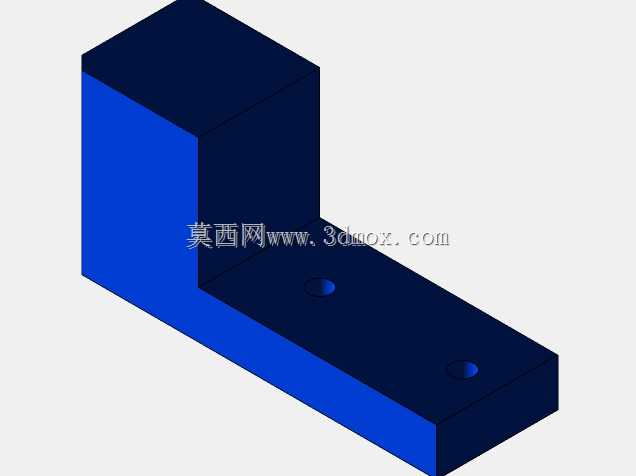

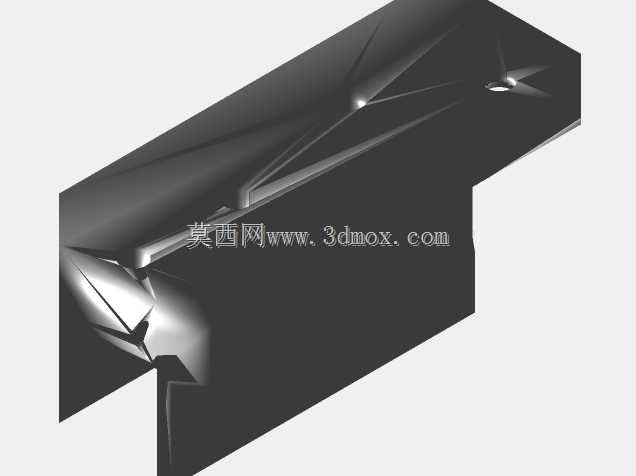

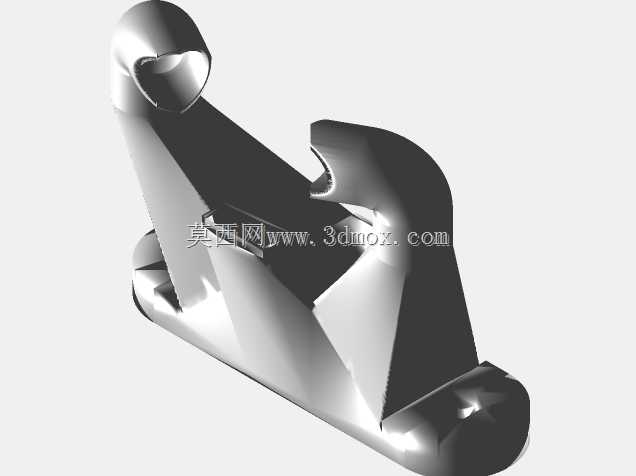

　　这套XY轴运动机构是桌面级FDM 3D打印机的核心平面运动组件，承担打印过程中喷头在XY平面内的精准定位与轨迹运动功能，直接决定打印成品的轮廓精度、表面质量与运动稳定性。从结构设计来看，整套机构采用3030工业铝型材搭建外围框架，型材自带的T型槽可直接用于安装导轨、电机座、惰轮座等零部件，无需额外加工安装孔位，既降低了加工成本，也方便后期调试时调整各部件的安装位置，适配不同尺寸的热床与打印幅面需求。传动部分采用9mm宽度的同步带搭配Openbuilds标准同步带轮，同步带传动本身具备无滑差、传动比准确、传动效率高的特点，9mm宽度的带体可提供足够的张紧力承载，避免高速运动时出现跳齿、丢步问题，同时同步带的弹性特性可吸收部分运动冲击，

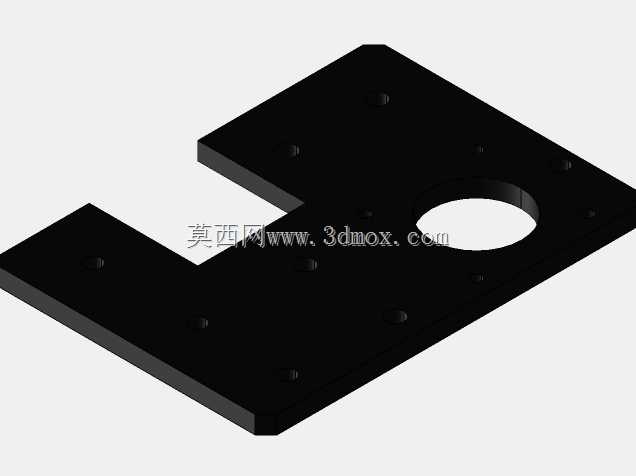

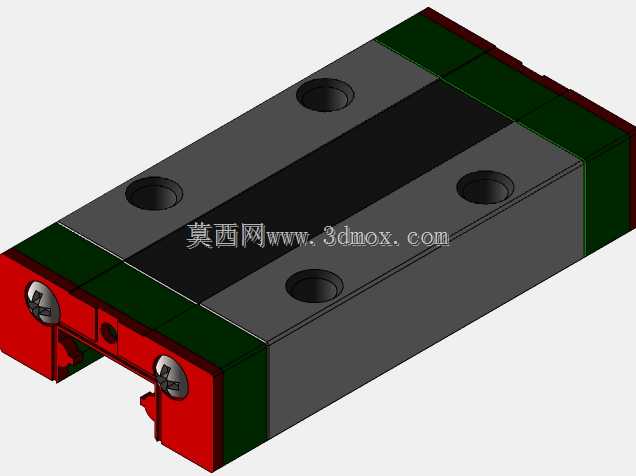

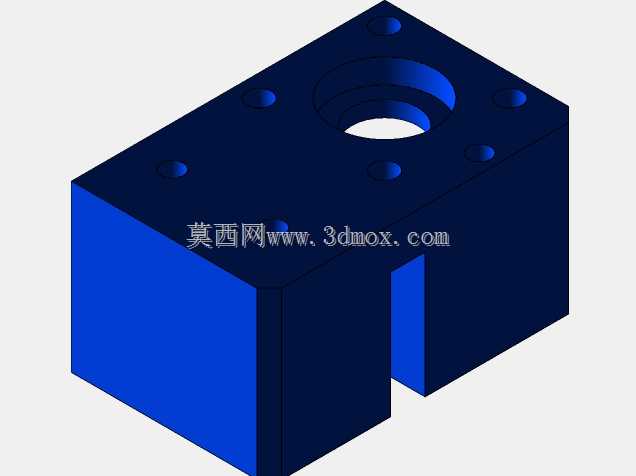

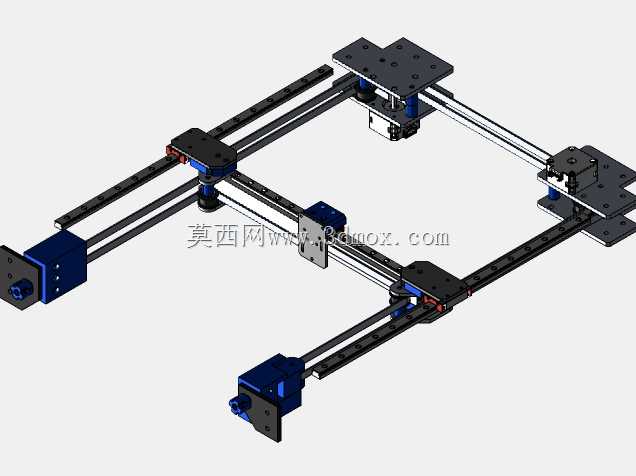

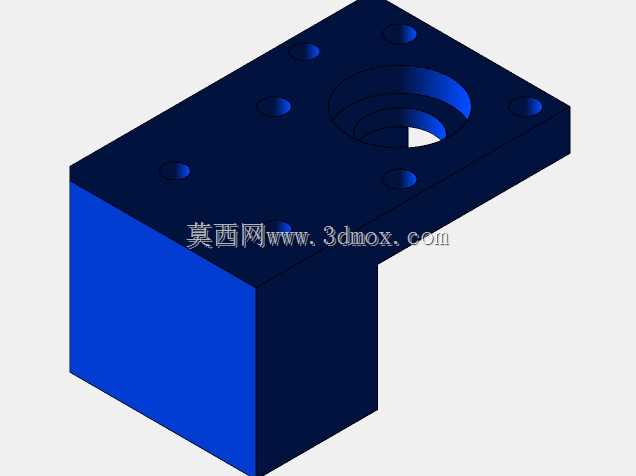

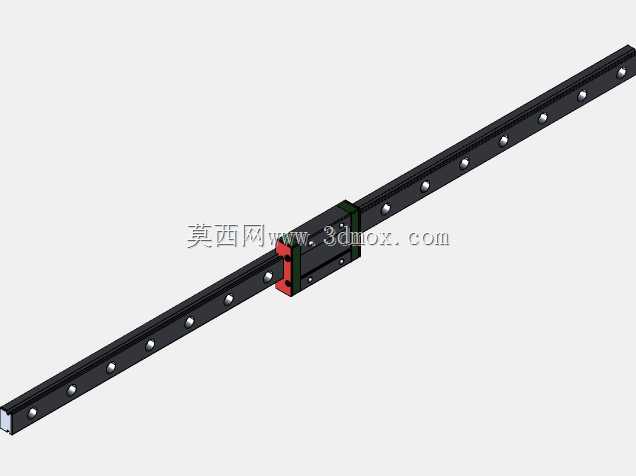

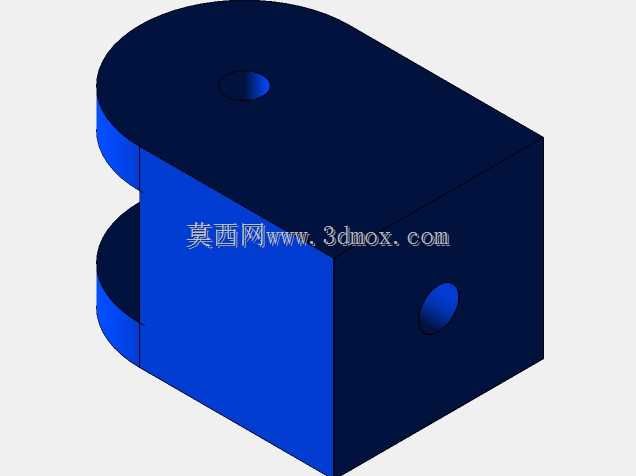

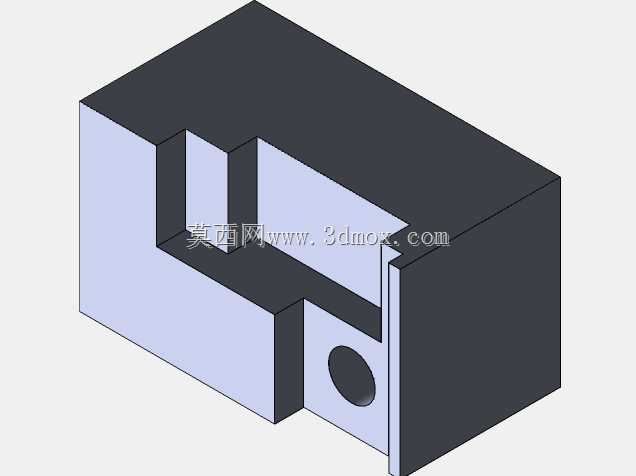

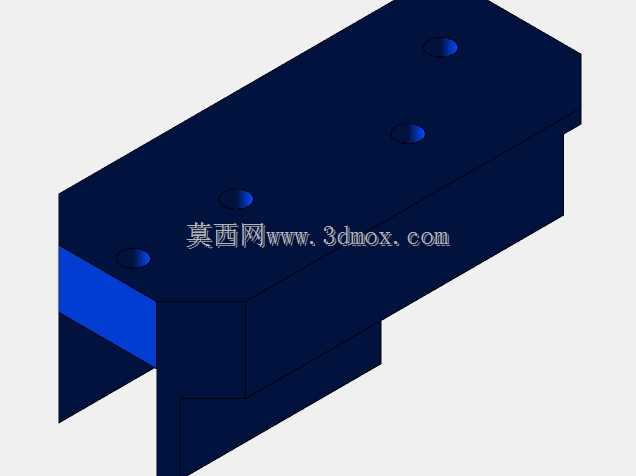

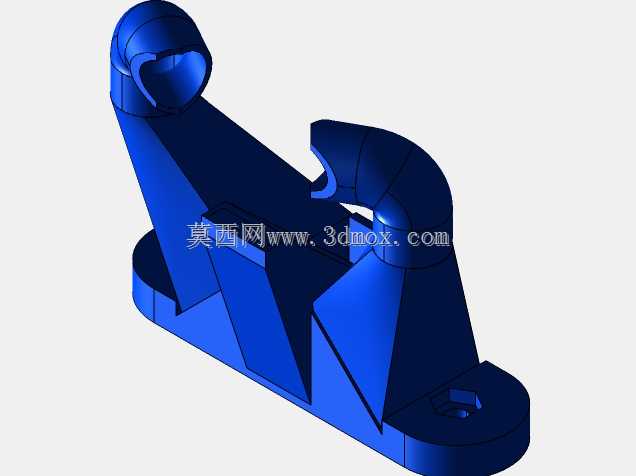

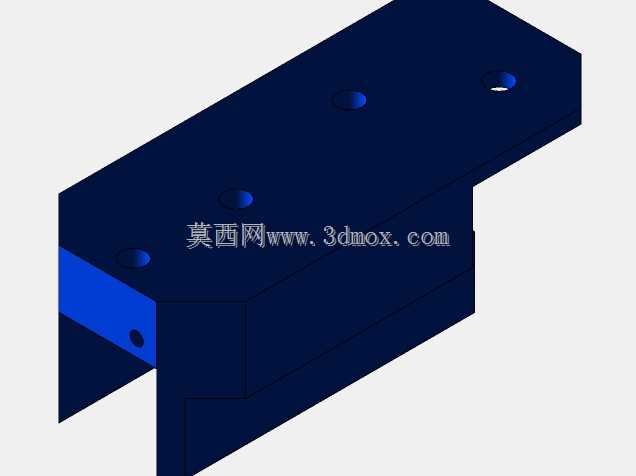

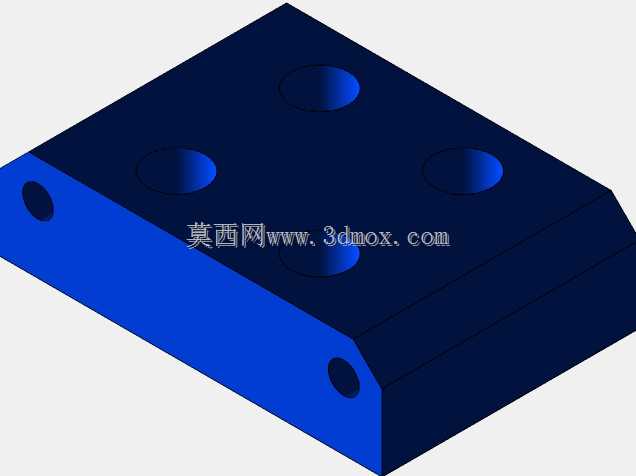

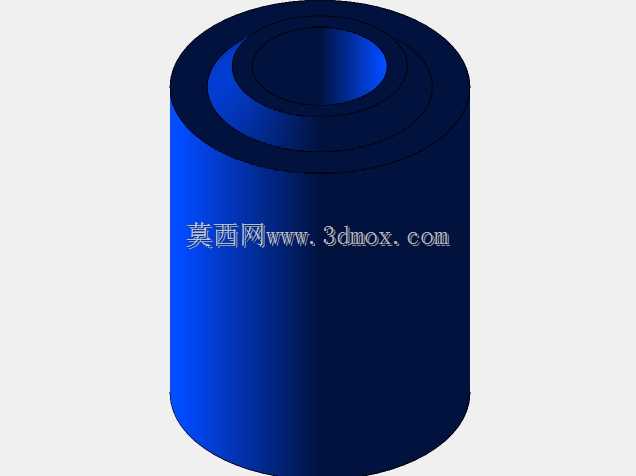

　　降低机构运行时的振动与噪音。运动导向部分采用双直线光轴搭配直线轴承的导向方案，两根平行光轴分别布置在X轴运动横梁的两侧，为横梁的Y向运动提供稳定导向，X轴方向的喷头滑座同样通过直线轴承搭载在横梁的光轴上，这种双轴导向的结构可有效抵消运动过程中的倾覆力矩，避免滑座出现卡滞、偏摆问题，保证运动的直线度。设计过程中，整套机构的运动边界经过严格核算，X轴与Y轴的有效行程可覆盖常规桌面级3D打印机的200-300mm打印幅面需求，各运动部件在极限位置不会出现干涉，电机座与惰轮座的位置预留了同步带张紧调节空间，无需额外设计张紧机构即可通过调整座体位置完成皮带张紧，简化了装配流程。从安装适配性来看，整套机构的安装孔位采用标准化设计，

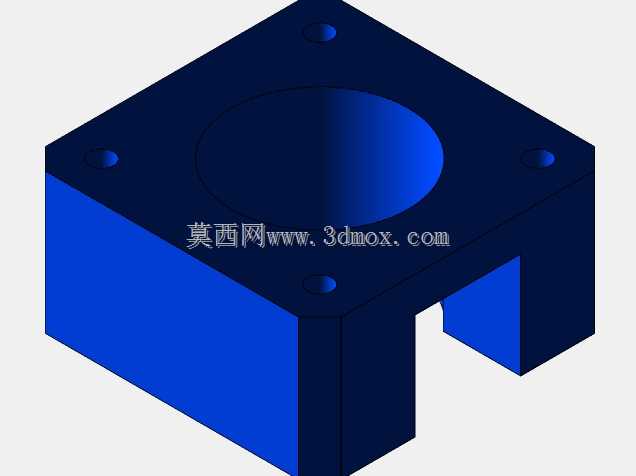

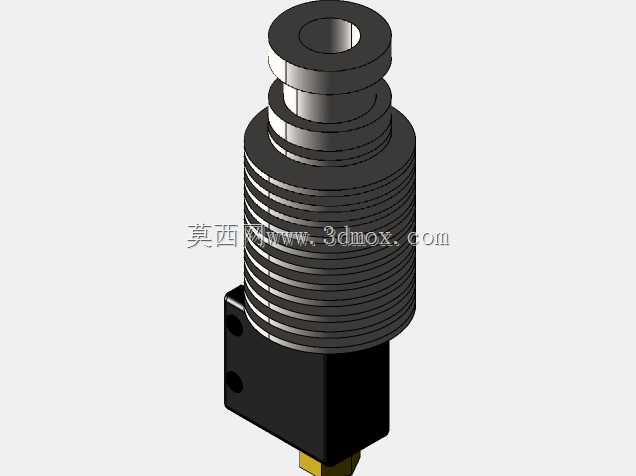

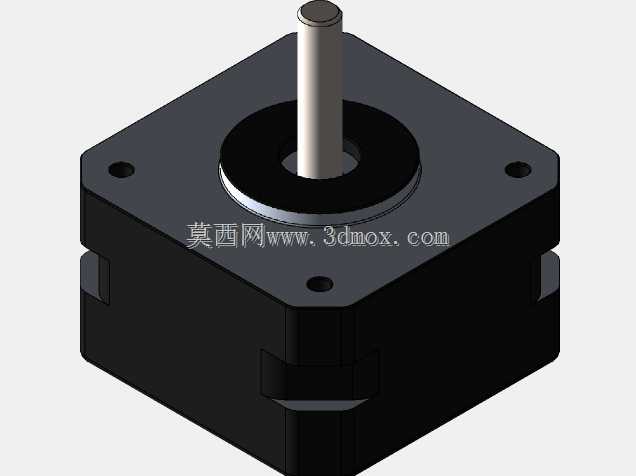

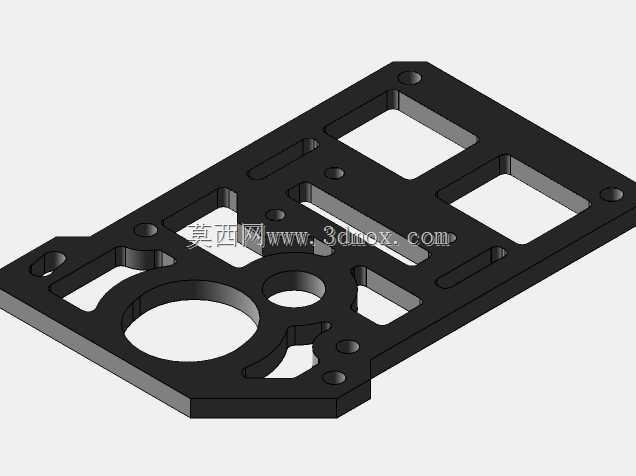

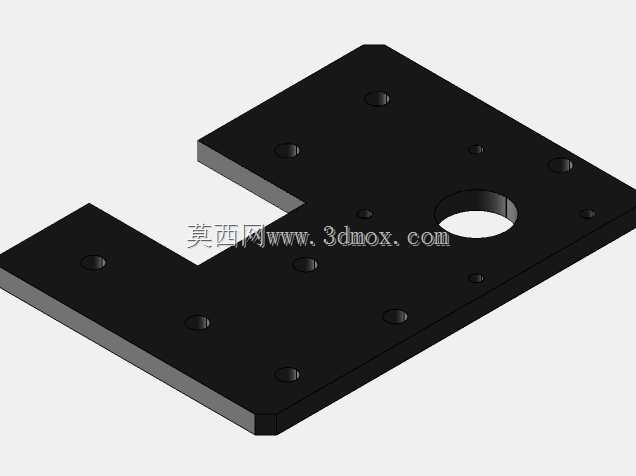

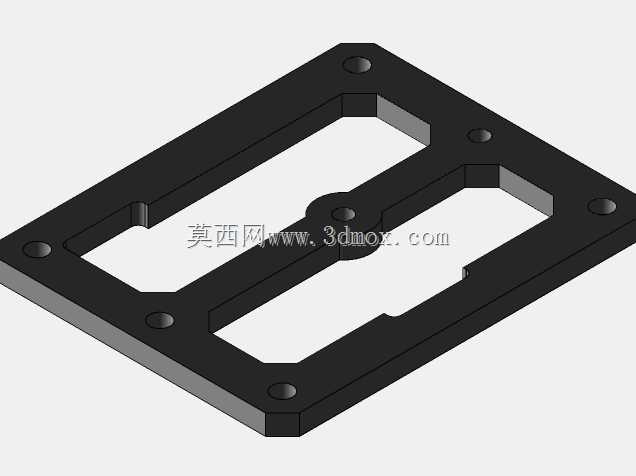

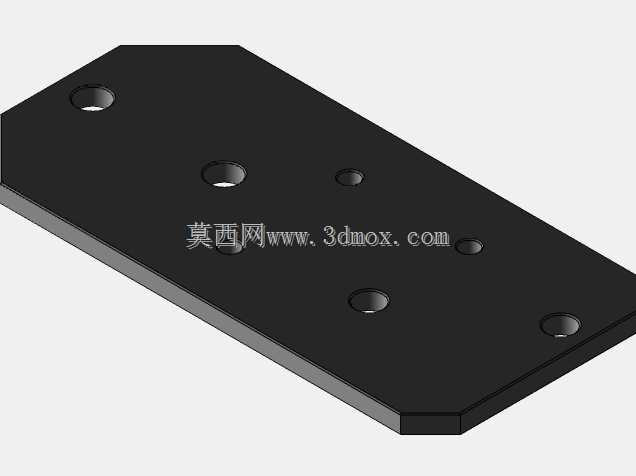

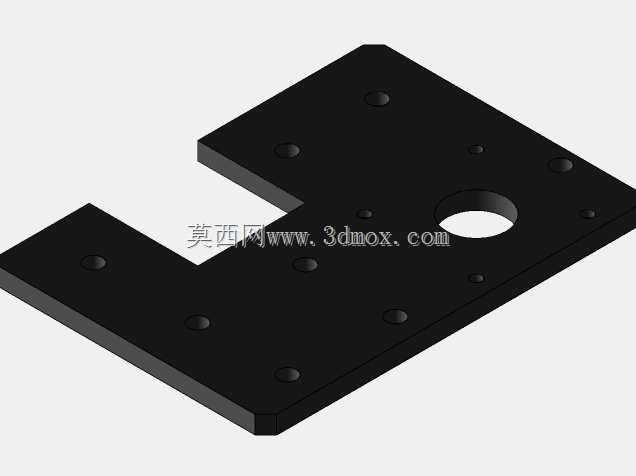

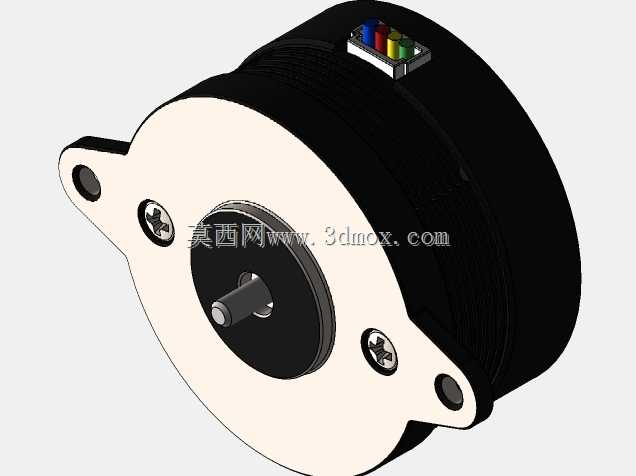

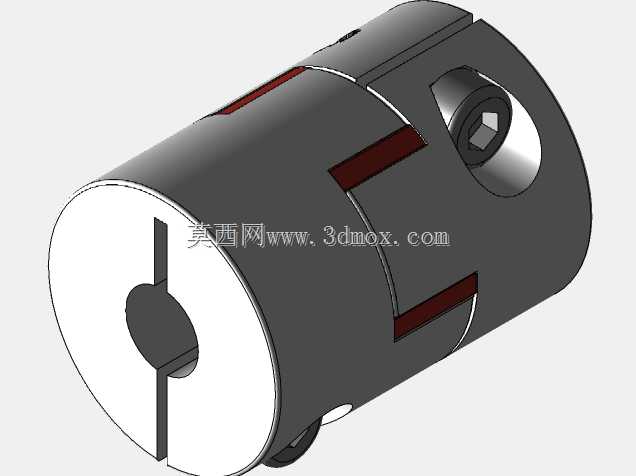

　　可直接适配市面上主流的42型步进电机，喷头滑座预留了E3D系列热端、近程挤出机的安装位置，框架底部的铝型材可直接与Z轴升降机构连接，无需额外设计转接件，可快速完成整机组装。在实际应用场景中，这套XY轴机构可用于个人DIY桌面3D打印机搭建、小型3D打印机产品的量产结构设计，也可作为小型数控雕刻机、激光雕刻机的平面运动平台使用，只需更换末端执行器即可实现不同的加工功能。结构设计上充分考虑了装配与调试的便捷性，所有零部件均采用市面上可直接采购的标准件，无特殊定制的异形零件，降低了整机的制造成本与后期维护难度，运动部件的重量经过优化，X轴滑座与Y轴横梁在保证结构刚性的前提下尽可能做了轻量化处理，可有效降低运动惯量，

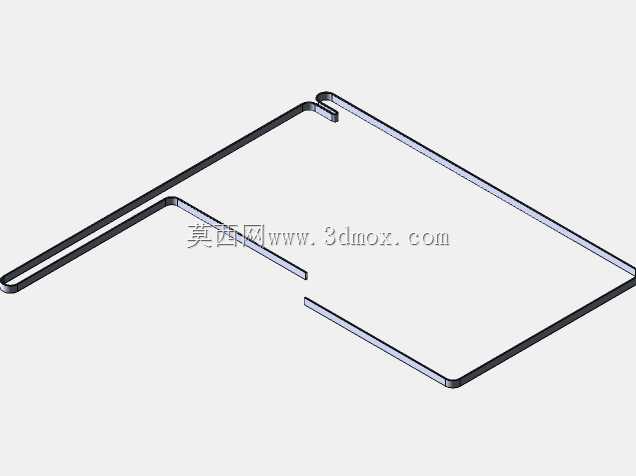

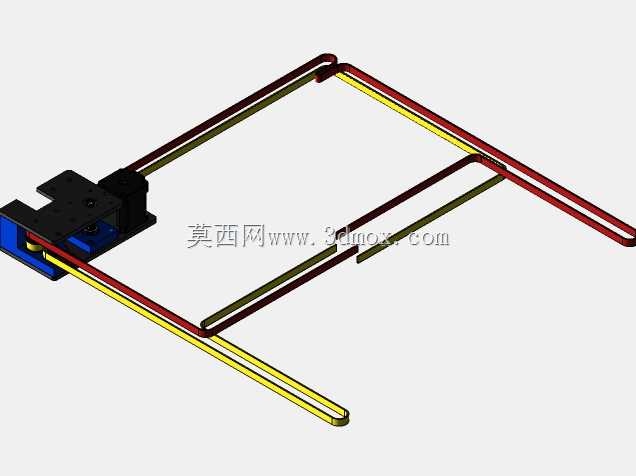

　　提升高速打印时的响应速度，减少打印过程中的振纹问题。导向光轴的安装采用两端支撑的固定方式，相比单端悬臂结构具备更好的刚性，可避免长行程下光轴出现挠度变形，保证整个打印幅面内的运动精度一致性。同步带的布置采用交叉闭环传动方案，两个步进电机分别固定在框架的固定角点位置，不会随运动部件移动，进一步降低了运动部件的重量，提升运动稳定性，皮带的走线路径经过优化，避免与其他部件出现摩擦，同时保证皮带在整个运动行程内的包角满足传动要求，不会出现传动失效问题。
