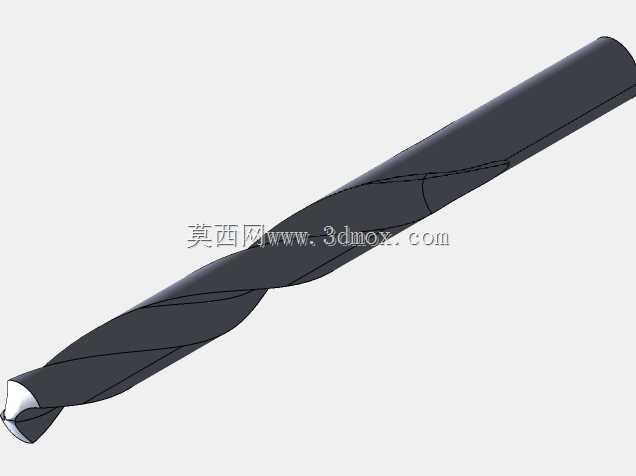

标准麻花钻切削工具三维结构设计

　　在常规机械加工场景里，孔加工占机加工总工序的三成以上，这类直柄麻花钻是钻床、车床、加工中心甚至手持电钻上最通用的孔加工执行部件，不管是普通碳钢工件的定位孔、装配过孔，还是铝合金、铜件的预制底孔，都能看到这类刀具的应用，甚至部分非金属件的粗钻孔工序，也会选用对应刃磨角度的同款结构钻头完成加工。从结构设计逻辑来看，这款钻头采用经典的双螺旋槽结构，螺旋槽的核心作用不只是排屑，切削过程中产生的带状切屑会沿着螺旋槽的曲面顺畅排出孔外，避免切屑堵塞在孔壁和刀具之间刮伤已加工表面，同时螺旋槽的曲面也构成了钻头的前刀面，直接决定了切削刃的前角参数，常规通用加工的钻头螺旋角设置在30度左右，兼顾钢材加工的排屑顺畅度和刀具刃口强度，

　　不会因为螺旋角过大导致刃口刚性不足崩损，也不会因为螺旋角过小出现排屑卡滞的问题。钻头的切削部分集中在端部，两条主切削刃呈对称分布，横刃位于钻头最顶端的中心位置，实际钻孔作业时，横刃首先接触工件表面完成定心，避免钻孔初期出现滑移偏位，后续主切削刃逐步切入工件完成主体切削动作，两条副切削刃沿着螺旋槽外缘分布，对应的刃带结构一方面可以引导钻头保持进给方向的直线度，降低钻孔的偏斜量，另一方面也能减少钻头和孔壁的摩擦面积，控制加工过程中的发热和刀具磨损速度。从安装适配的边界尺寸来看，这款钻头采用等直径直柄结构，柄部直径和钻身工作部分直径保持一致，可以适配常规的三爪钻夹头，不管是台钻的手动进给夹头，还是加工中心的自紧式钻夹头都能稳定装夹，

　　装夹时只要保证柄部夹持长度不小于15毫米，就能避免高速旋转时出现刀具打滑甩动的问题；钻身的长径比属于常规通用规格，既可以满足常见厚度板材的通孔加工需求，也不会因为钻身过长导致刚性不足，加工深孔时出现振刀让刀的问题。实际应用中，这类钻头的使用场景覆盖了从普通设备维修的现场钻孔，到批量零件加工的生产线工序，比如钣金机柜的装配孔加工、机械零部件的螺纹底孔预制、模具零件的工艺孔加工，都会用到该结构的钻头，设计建模时需要严格保证两条切削刃的对称度，否则会出现钻孔孔径偏大、孔壁粗糙度差、钻头单边磨损过快的问题，同时螺旋槽的截面曲面需要平滑过渡，不能存在折线棱角，否则切屑排出时会被棱角阻挡，出现堵屑烧刀的情况。

　　另外钻头端部的后角设计也需要匹配加工材料特性，加工硬钢时后角取小值提升刃口强度，加工软铝、铜等软质材料时后角取大值让刃口更锋利，减少切削阻力，这款通用款钻头的后角参数取中间值，适配绝大多数常规材料的加工需求，不需要频繁调整参数就能完成多数普通钻孔作业。建模过程中还需要注意刃带的宽度控制，刃带过宽会增大摩擦阻力导致钻头发热严重，刃带过窄则会降低导向精度，钻孔容易出现偏斜，常规直径下的刃带宽度控制在0.2到0.8毫米区间，随钻头直径增大对应调整，保证导向性和低摩擦的平衡。
