四折式便携光伏供电支架结构设计

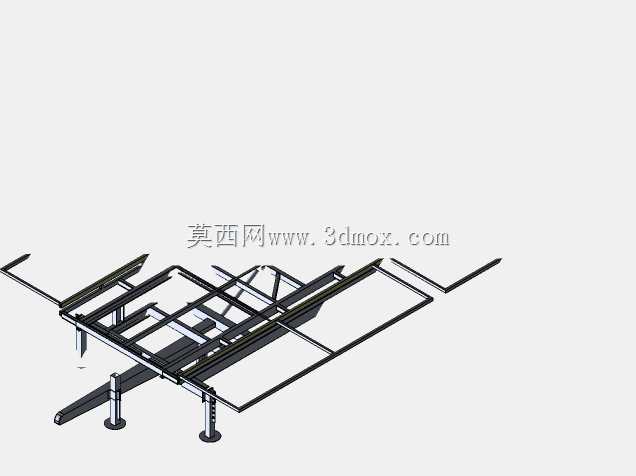

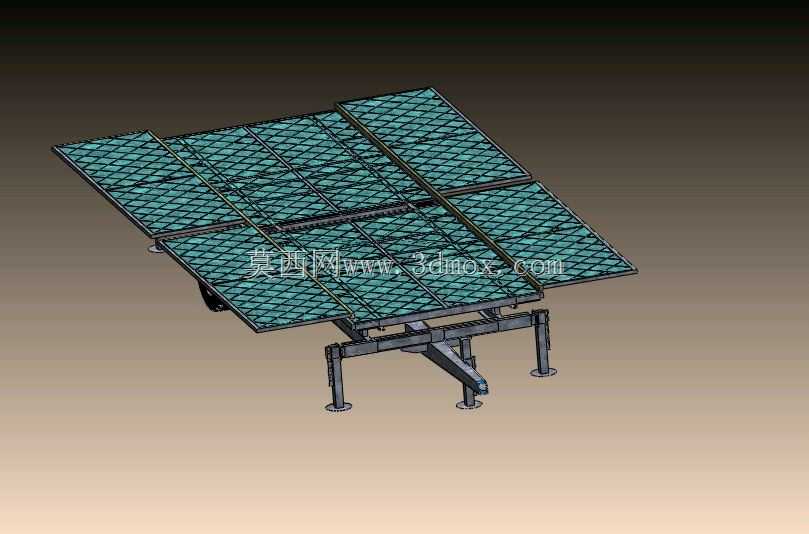

　　这套折叠式光伏供电结构，主要面向野外临时作业、户外勘探、应急救灾、偏远无电区域临时供电这类场景设计，区别于固定式光伏电站的永久安装属性，整套结构核心围绕快速部署、收纳转运、角度可调三个核心需求做结构优化。从实际使用逻辑来看，整套结构展开后可同时搭载四块标准尺寸光伏组件，组件之间采用铰接式连接结构，折叠状态下四块板可沿铰接轴依次叠合，叠合后整体轮廓尺寸控制在常规小型货运车辆的货箱承载边界内，单人即可完成抬运转运，不需要额外借助吊装设备，适配野外复杂路况下的人力转运需求。支撑结构采用单立柱加双侧斜撑的落地形式，立柱底部设置圆形法兰式固定脚盘，脚盘上预留锚栓孔位，在硬质平整地面可通过膨胀螺栓做临时固定，

　　在松软土质地面可通过地锚穿过脚盘孔位打入土层实现抗风固定，整套支撑结构的抗风等级按照内陆野外常规6级阵风的载荷做结构校核，斜撑与主立柱之间采用快拆式销轴连接，不需要额外工具即可完成支撑腿的展开与锁止。光伏组件的安装框架采用轻量化型材拼接设计，框架与铰接轴之间设置阻尼式转动副，可根据部署地点的纬度、不同时段的太阳高度角调整组件的倾斜角度，角度调整范围覆盖15度到60度，调整到位后通过侧面的手拧锁销即可完成角度固定，不需要额外的扳手类工具操作。从结构设计的细节来看，四块光伏板的铰接间隙预留了足够的线缆走线空间，组件之间的连接线缆可沿铰接轴的中空位置排布，避免折叠过程中挤压线缆造成绝缘层破损，同时框架边缘设置有圆角包边结构，减少转运、

　　展开过程中磕碰造成的组件边框变形。整套结构的安装边界充分考虑了不同地形的适配性，四个支撑点的高度可单独做微调，单支腿的调节行程满足150mm以内的地面高差补偿，即使在不平整的坡地、碎石地面也能将组件安装面调整到合适的水平基准，避免组件因安装面倾斜造成局部应力集中，长期使用下出现组件隐裂的问题。在收纳状态下，整套结构的支撑腿可沿立柱的铰接点向上翻折，贴合到光伏板叠合后的背面，整体收纳后的厚度控制在200mm以内，可直接放入常规的户外设备储运箱，也可直接固定在越野车辆的车顶行李架上转运，适配不同的户外出行载具。从功能实现层面，这套结构搭载的四块光伏组件总输出功率可满足小型野外作业设备、应急照明、通讯设备的日常供电需求，

　　搭配储能电池即可组成独立的离网供电系统，不需要依托市电网络即可实现持续供电，相比传统的燃油发电机组，这套结构运行过程中无噪音、无尾气排放，适合在野外科考、应急医疗点位这类对环境要求较高的场景使用。结构设计过程中充分考虑了反复折叠展开的耐用性，铰接位置的轴套采用自润滑耐磨材质，经过上千次折叠循环测试后仍无明显的松旷量，锁止机构采用弹簧顶销式结构，避免野外使用过程中因震动造成锁止失效，同时所有外露的金属结构件都做了户外防腐喷塑处理，可适应高湿度、高盐雾的户外使用环境，减少长期户外使用下的锈蚀问题。组件安装框架上预留了通用的光伏组件安装孔位，可适配市面上多数常规尺寸的晶硅光伏组件，不需要对组件做额外的打孔改装，后期维护更换组件的成本更低，支撑立柱的顶部设置有通用的接线盒安装位，可将光伏汇流件、防雷模块直接集成在立柱位置，减少外露线缆的长度，降低野外使用过程中线缆被剐蹭破损的概率。
