仿生扑翼传动联动机械结构设计

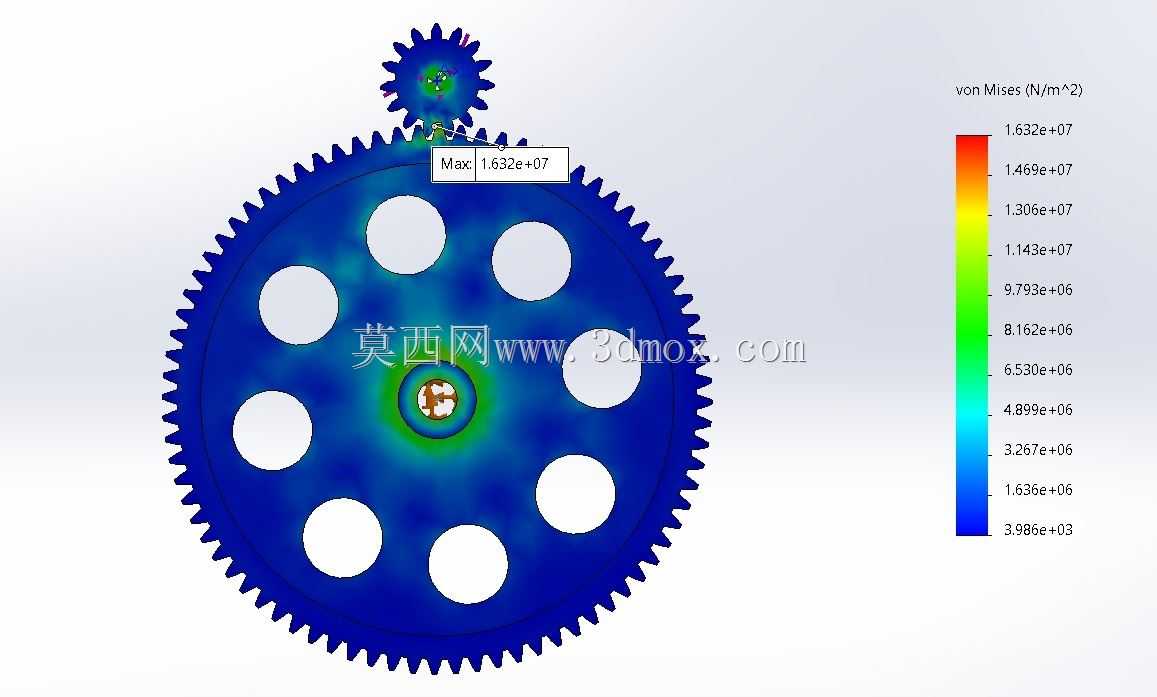

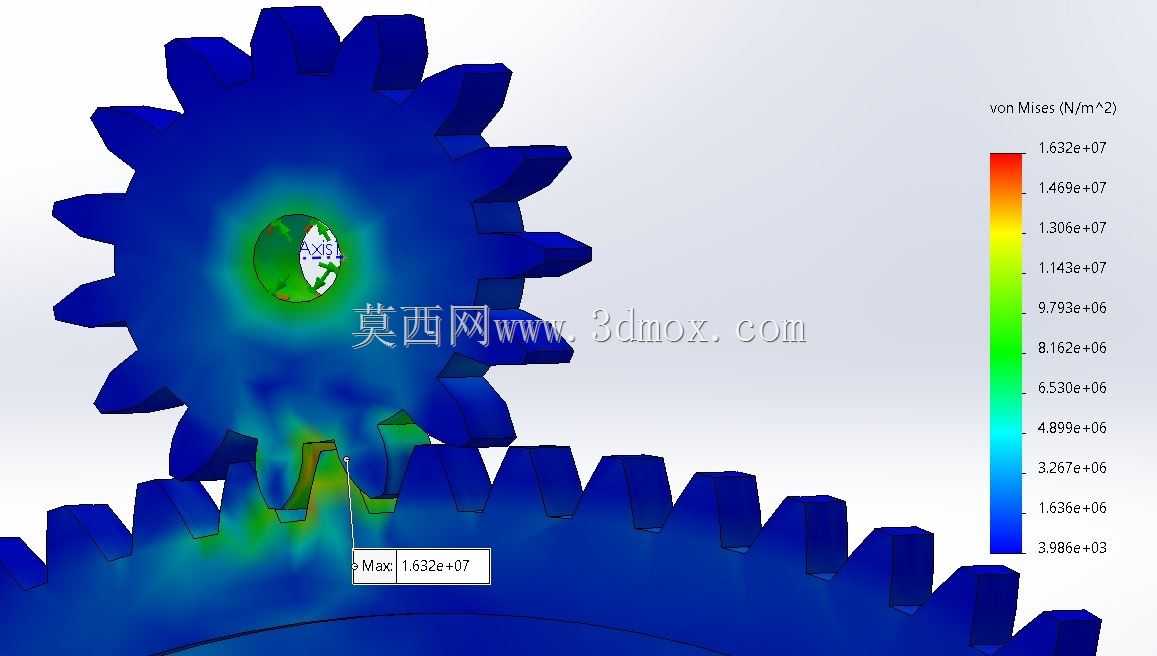

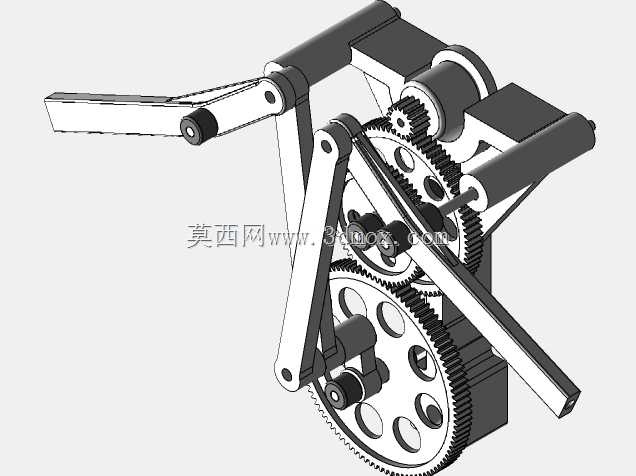

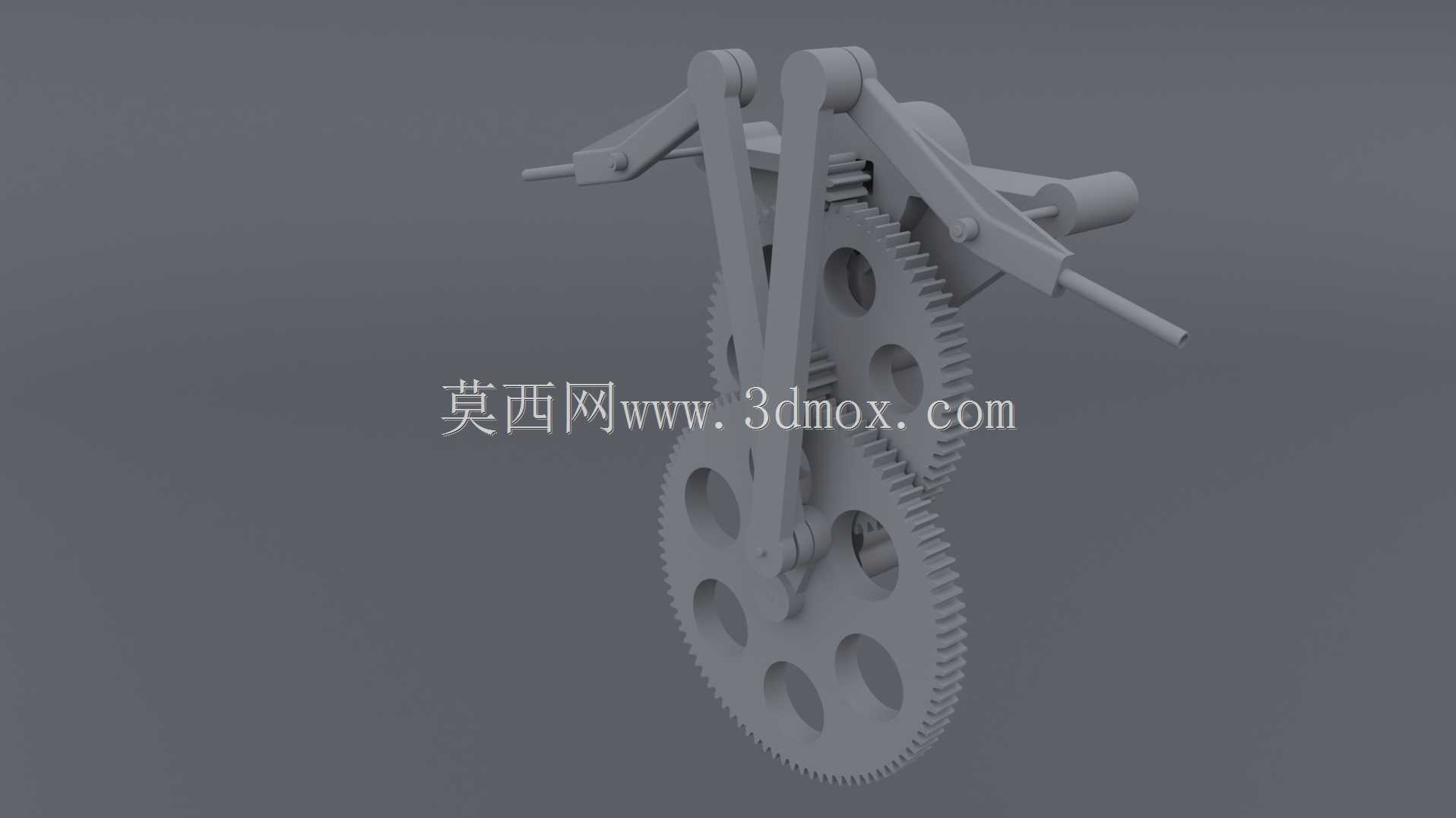

　　这套仿生扑翼传动结构，核心是通过多组渐开线圆柱齿轮的定比传动，将单一旋转输入转化为两侧翼面的周期性拍动与小幅扭转复合运动，整套传动链的啮合侧隙控制在0.1mm以内，避免高速拍动时的回程冲击。从实际应用场景来看，这类结构最早脱胎于舰载折叠翼战机的外侧机翼铰链机构，用来实现机翼在舰面停放时的向上折叠收合，压缩停机占用的甲板空间，后续逐步延伸到微型扑翼飞行器、仿生扑翼演示装置、工业仿生扑翼送风设备的传动设计中。在结构设计思路上，整套机构没有采用复杂的连杆组合，而是用同轴布置的双层齿轮分别驱动左右两侧的翼面摆臂，上层小模数齿轮负责传递扭矩带动摆臂做上下拍动，下层大直径齿轮通过偏心销与摆臂上的滑槽配合，在拍动的同时叠加翼面的迎角调整，

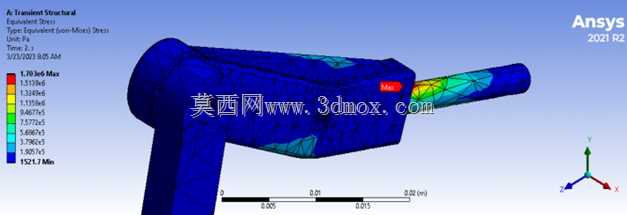

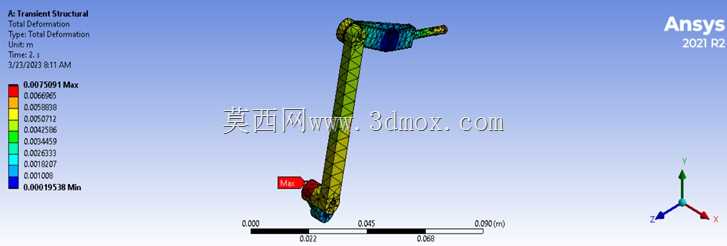

　　让翼面在下行拍动时保持较大迎角获得足够推力，上行回程时减小迎角降低空气阻力，整套运动轨迹完全匹配鸟类扑翼的运动学特征。安装边界方面，整套传动组件的核心安装基准是底部的齿轮支撑轴，轴径为8mm，两侧摆臂的铰接孔中心距为62mm，翼面安装杆的直径为4mm，伸出摆臂的有效安装长度为38mm，整套机构在完全展开状态下的横向总宽度为148mm，折叠收合状态下横向宽度仅为56mm，完全满足狭小空间内的收放需求。从功能特性来看，这套铰接结构的翼面连接位置采用了间隙配合的铰接销，销与孔的配合公差选H7/g6，既保证翼面摆动时无卡滞，又不会因为间隙过大出现运动窜动；齿轮组的传动比设置为1:4.2，输入轴每旋转一圈，

　　翼面完成一次完整的上下拍动加迎角调整循环，输入转速在60rpm到180rpm区间内时，机构运行无明显振动，传动噪音低于45分贝。在实际选型适配时，如果用于微型扑翼飞行器，可将齿轮材质替换为尼龙材质降低整体重量，整套结构的总重量可控制在28g以内；如果用于工业演示或送风设备，可将齿轮更换为POM材质提升耐磨性能，连续运行寿命可达8000小时以上。需要注意的是，两侧翼面的摆臂初始安装角度需要保持对称，角度偏差不能超过1度，否则运行时会出现两侧拍动不同步的问题，引发整体结构的共振；偏心销的安装位置需要严格对应齿轮上的标记点，否则翼面的迎角变化相位会出现偏差，直接影响扑动产生的推力效率。这套结构的另一设计优势是模块化程度高，

　　核心传动组件可整体从安装支架上拆卸，不需要拆解周边的翼面或动力连接部件，后期维护更换磨损齿轮时的拆装效率比传统连杆式扑翼结构提升60%以上；铰接位置预留了润滑脂注油孔，可在不拆解结构的情况下定期补充润滑脂，降低铰接副的磨损速率。针对舰载折叠翼的应用场景，这套结构的铰接位置还设计了锁止卡槽，当机翼折叠到预定位置时，弹簧驱动的锁销会自动卡入卡槽完成定位，不需要额外增加锁定机构，锁止后的结构可承受12g的纵向过载，完全满足舰载机着舰时的冲击载荷要求。
