神钢小型轮式装载机三维结构设计

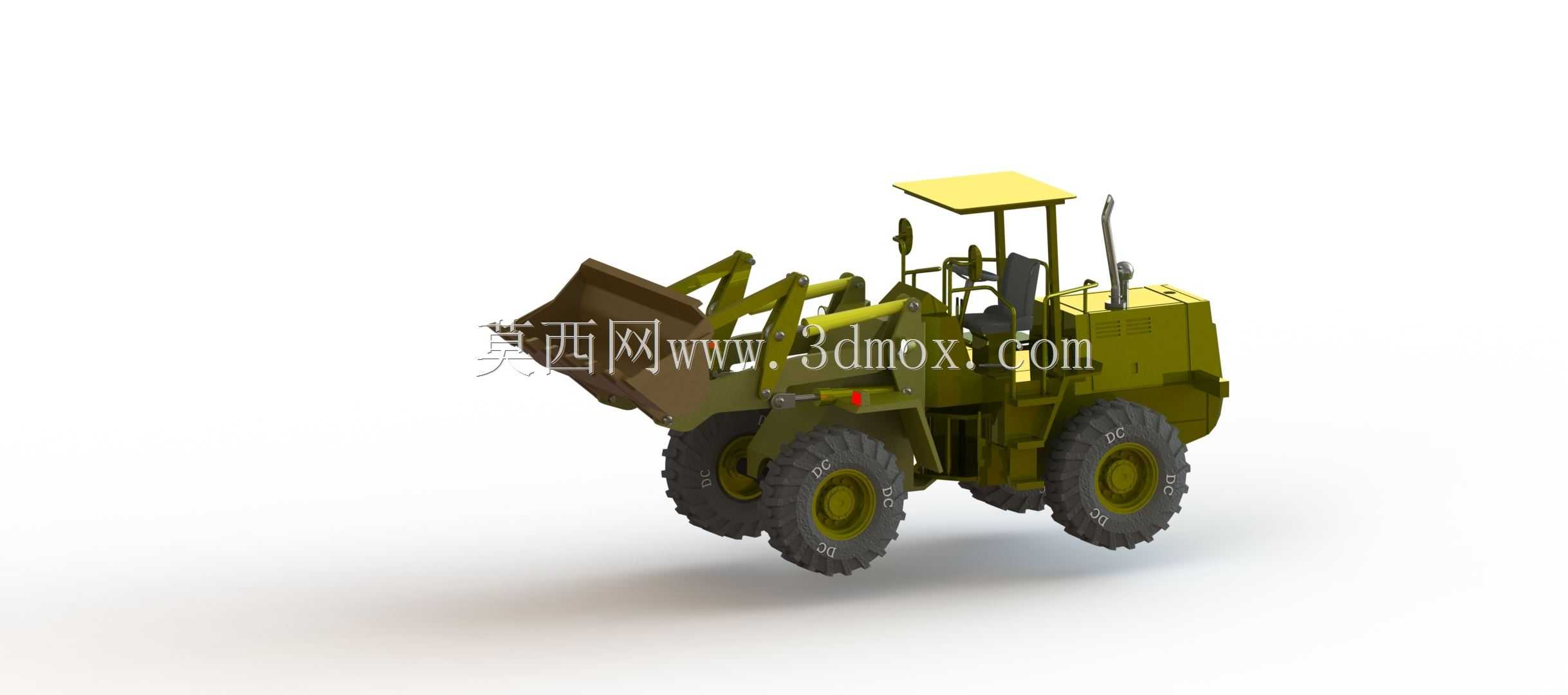

　　轮式装载机作为土方作业场景中高频使用的机动设备，在散料转运、场地清理、基建辅助施工等场景中承担核心作业功能，区别于履带式装载机，轮式结构的转场速度更快，对硬化路面的破坏程度更低，适合在市政施工、厂区物料周转、矿山表层散料归集等需要频繁转场的作业环境中使用。该模型还原的轮式装载机采用四轮驱动布局，作业时可通过前桥与后桥的动力分配，在非硬化的松软场地获得足够的抓地力，避免单侧车轮打滑导致的动力损失。

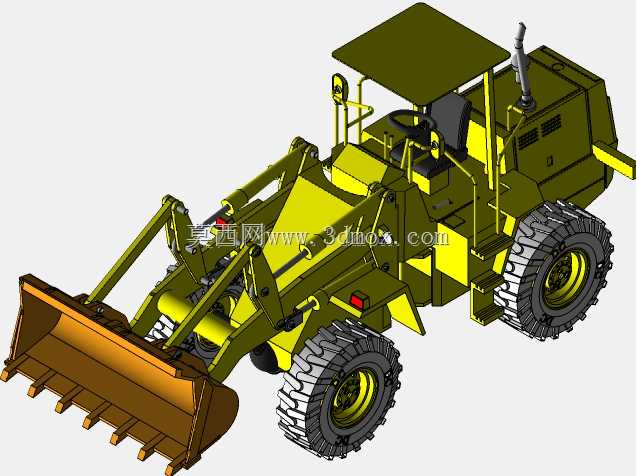

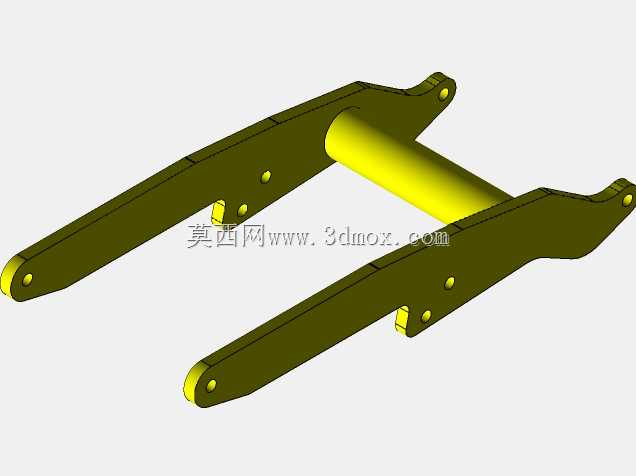

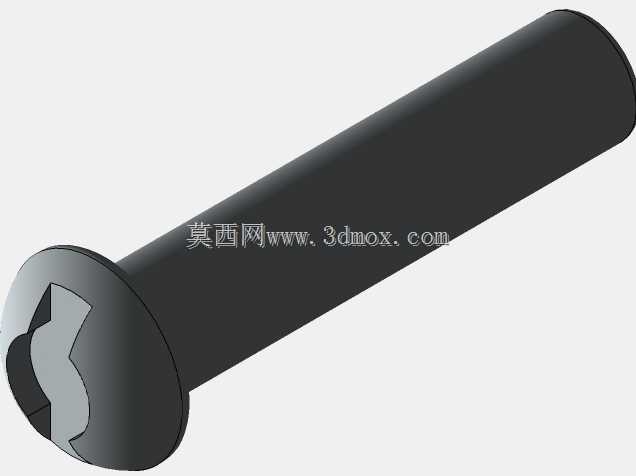

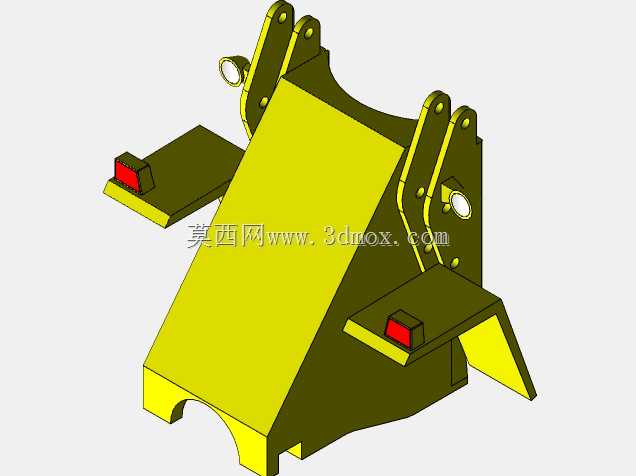

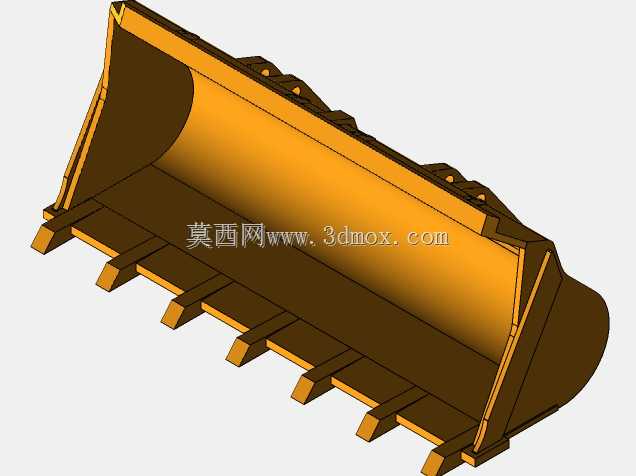

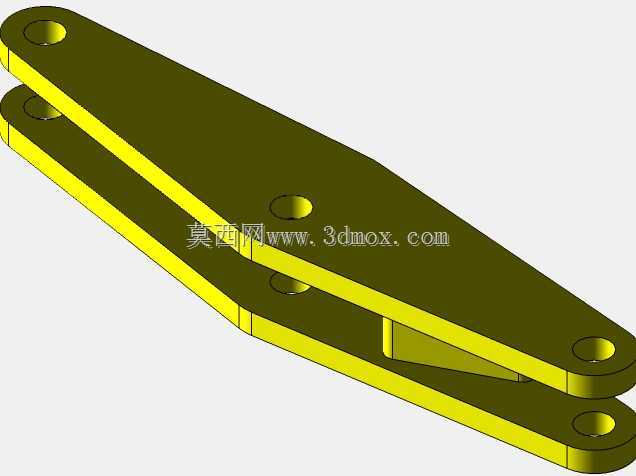

　　从结构设计逻辑来看，该机型的铲斗通过销轴与摇臂、动臂连接，动臂根部铰接在前车架的铰接支座上，摇臂中部与动臂中段铰接，前端连接铲斗背部的铰接点，后端与转斗油缸的活塞杆端铰接，动臂的升降则通过左右对称布置的动臂油缸实现，两套液压执行元件分别控制铲斗的翻转角度与动臂的举升高度，作业时可通过两者的配合动作，实现铲斗插入料堆、收斗、举升、卸料的完整作业循环。该模型的设计比例为实际机型的1/138，在建模过程中严格遵循实机的结构比例关系，所有铰接点的相对位置、杆件的长度比例都与实机保持一致，可用于结构原理演示、教学教具开发等场景。

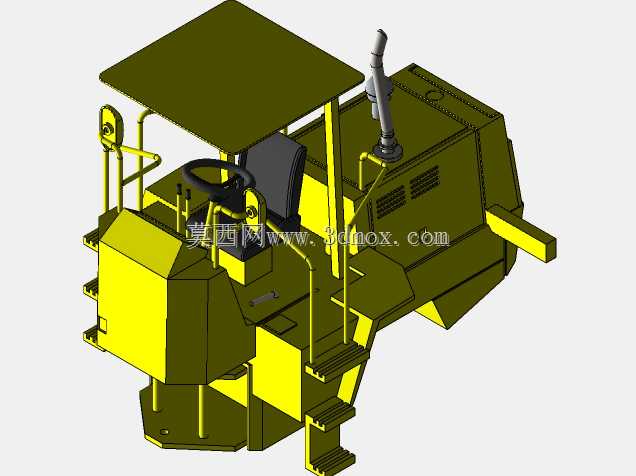

　　在安装边界与尺寸约束方面，该模型的整体外廓尺寸按照比例缩放后，可适配常规的桌面级3D打印成型尺寸，无需拆分即可完成整体打印，各运动副的间隙预留符合3D打印的工艺公差要求，装配后动臂的举升角度范围、铲斗的翻转角度范围都与实机的作业参数匹配，不会出现结构干涉的问题。驾驶室区域采用开放式顶棚设计，省去了封闭驾驶室的复杂曲面结构，既保留了实机的操作位布局特征，也降低了模型的打印支撑用量，座椅、操作杆、排气筒等细节结构都做了简化处理，在保证识别度的前提下减少了细小结构的数量，避免打印过程中出现断件、变形的问题。

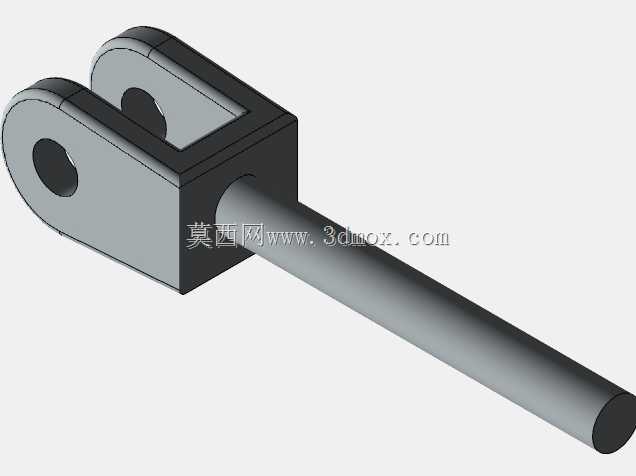

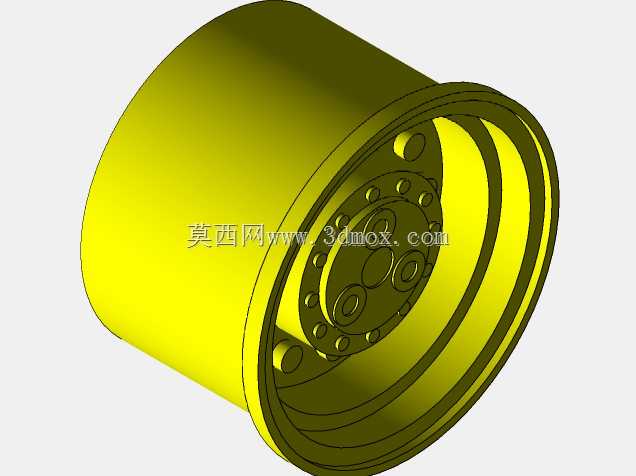

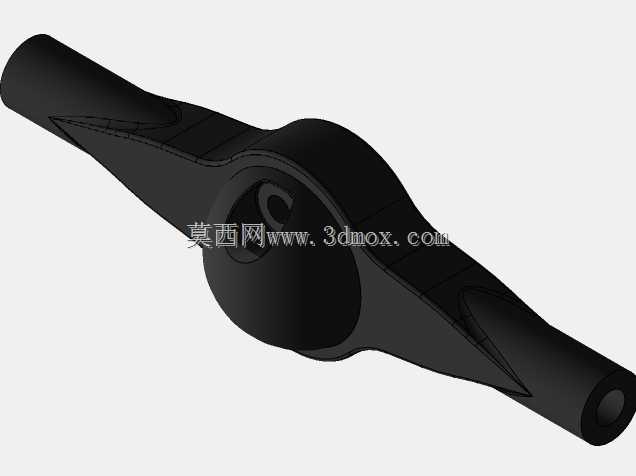

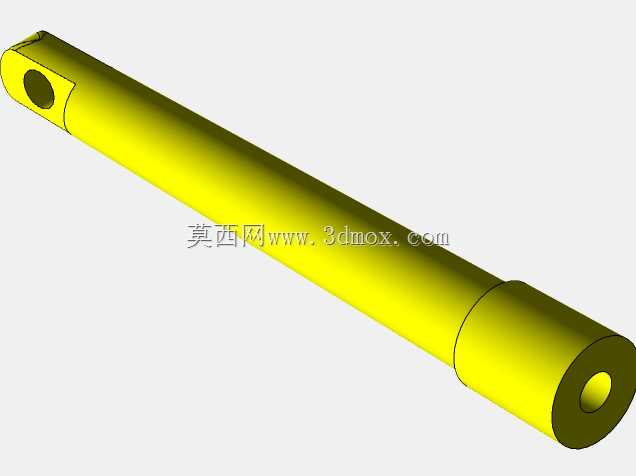

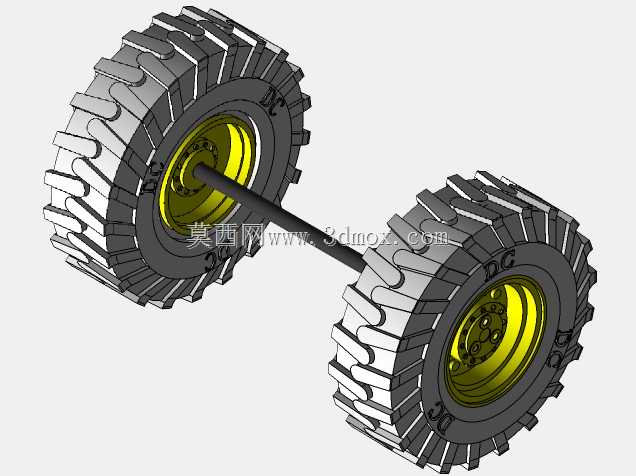

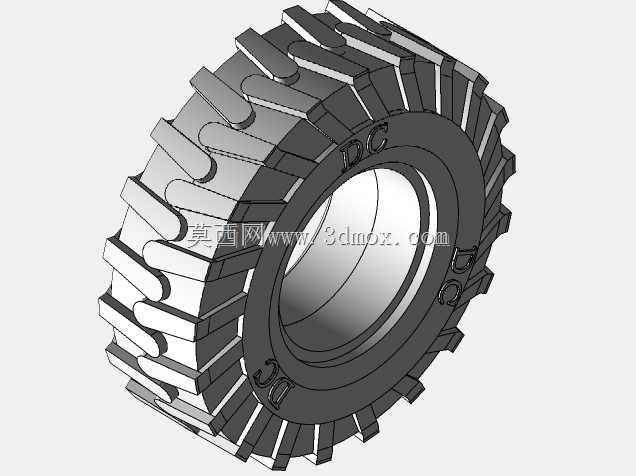

　　轮胎部分采用深花纹越野轮胎结构，胎面的块状花纹按照实机的轮胎花纹排布建模，轮毂的螺栓孔、轮边减速结构的外轮廓都做了还原，车桥与车架的连接位置预留了摆动间隙，可模拟实机在不平路面行驶时的车桥摆动动作，保证四个车轮都能接触地面。前车架与后车架通过中央铰接销连接，转向时可通过铰接处的转向油缸推动前后车架相对偏转，实现更小的转弯半径，该铰接结构的建模还原了实机的上下铰接点布局，转动过程中不会与周边的液压管路、车架结构发生干涉。液压油缸的缸筒与活塞杆部分采用分体建模，可模拟油缸伸缩时的相对运动，所有油缸的铰接点位置都经过运动仿真验证，在动臂举升、铲斗翻转、车架转向的全行程范围内，都不会出现杆件卡死、运动轨迹冲突的问题。

　　从实际用途角度出发，该缩小比例的装载机模型可用于工程机械原理教学的演示教具，帮助学员直观理解轮式装载机的连杆机构运动逻辑、液压执行元件的布置方式、四驱底盘的结构组成；也可作为工程场景沙盘的配套设备模型，搭配其他工程机械设备模型还原基建施工、矿山作业的场景布局；对于三维建模学习者而言，该模型的连杆机构建模思路、曲面简化方法、装配约束设置都具备参考价值，可通过拆解该模型的建模步骤，掌握工程机械类产品的三维建模技巧。在设计过程中，建模者对实机的非核心结构做了合理简化，比如省去了液压管路的细节走线、发动机舱内部的复杂零部件、电气系统的布线结构，将建模重心放在作业机构的运动关系、整体外廓的比例还原上，既保证了模型的视觉辨识度，也控制了模型的整体面数，可在普通配置的电脑上流畅打开、编辑，不会出现卡顿、加载缓慢的问题。
