重力作用下球体螺旋滑梯运动分析结构

项目分类:阀门 发布时间:2024-12-15 ID:854388
  • 重力作用下球体螺旋滑梯运动分析结构
  • 重力作用下球体螺旋滑梯运动分析结构
  • 重力作用下球体螺旋滑梯运动分析结构
  • 重力作用下球体螺旋滑梯运动分析结构

  这套螺旋滑道结构的核心应用场景,是面向物料重力输送、物理运动教学演示、小型物料分拣滑道的前期运动验证环节,很多人在做螺旋溜槽设计的时候,往往只关注曲面的顺滑度,忽略了球体在不同螺距段的速度变化、离心力对运行轨迹的偏移影响,最后做出来的实物要么出现球体卡滞、要么冲出滑道边界,这套结构的建模逻辑就是把这些容易被忽略的运动边界条件提前做了具象化呈现。从实际用途来看,这类螺旋滑道既可以用在小型精密零件的重力排序送料环节,替代部分直线振动送料的结构,减少动力部件的配置,也可以用在科普展项的运动演示装置里,直观展示重力势能向动能转化的过程,以及曲面约束下物体的运动轨迹变化,甚至在部分仓储物流的小件无动力下滑输送场景里,同结构的放大版本也能实现物料从高层到低层的无动力转运,不需要额外配置驱动源,降低设备的运行能耗与维护成本。

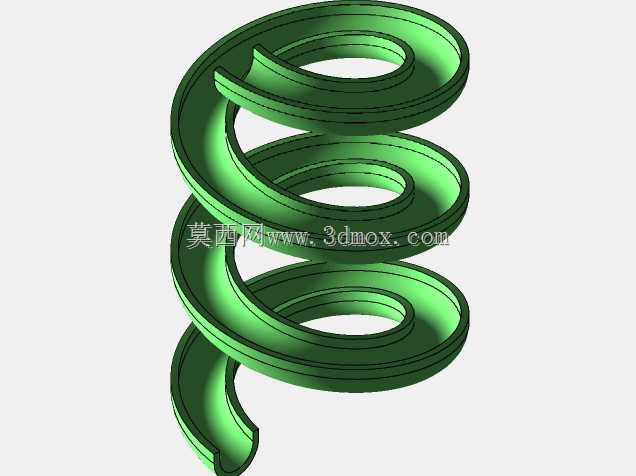

  在功能特性上,整个滑道采用等宽螺旋槽结构,槽体的截面曲率经过反复调整,能够保证标准直径的球体在槽内运行时,始终保持两点接触的稳定支撑状态,不会因为螺旋旋转带来的离心力让球体脱离槽体约束,每一圈螺旋的升角经过测算,既不会因为升角过小导致球体在槽内停滞,也不会因为升角过大让球体加速过快,在末端产生过大的冲击。设计思路上没有采用常规的实体螺旋扫描后切除槽体的方式,而是先绘制螺旋引导线,再以引导线为路径扫描出等截面的槽体壁面,这样做的好处是可以随时调整螺旋的圈数、总高度、螺距参数的时候,槽体的截面尺寸不会发生畸变,后续如果要更改适配的球体直径,只需要修改截面草图的曲率半径就能快速完成参数调整,不需要重新构建整个螺旋特征。

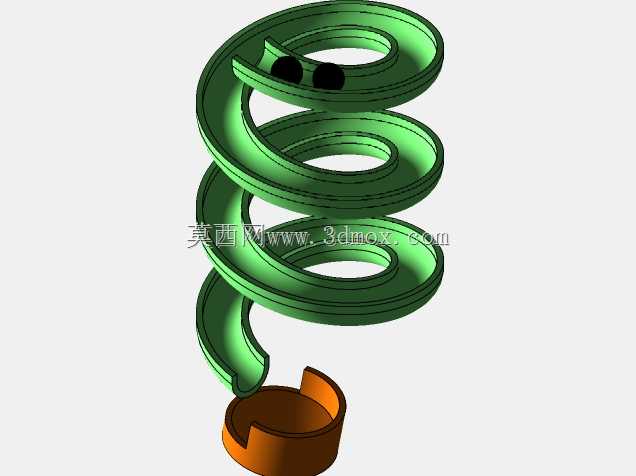

  从外形尺寸与安装边界来看,整个螺旋结构总高度为三圈螺旋的累积高度,整体外轮廓直径控制在单圈螺旋外径的范围内,底部预留了平面安装法兰,可以直接固定在支撑台架上,不需要额外设计复杂的连接结构,滑道的入口端做了切向延伸的导入段,能够保证球体从入口进入时的初速度方向和螺旋槽的切线方向一致,避免入口处出现撞击反弹的情况,出口端做了小段直线延伸的缓冲段,能够让球体在螺旋段加速后,顺着直线段平稳滑出,不会因为方向突变产生弹跳。

  很多工程师在做这类无动力螺旋滑道的时候,容易犯的错误是直接用等螺距螺旋线做引导,忽略了不同高度位置球体的速度累积,实际上在螺旋的下半段,球体已经具备了一定的初速度,这时候如果还是保持和上半段一样的槽宽,很容易因为离心力增大让球体爬上槽壁甚至脱出,这套结构在建模的时候就针对每一圈螺旋的槽壁高度做了渐变调整,越靠近下端的螺旋段,外侧槽壁的高度越高,刚好抵消速度增加带来的离心力偏移量,保证球体全程都在槽内稳定运行。另外在槽体的壁厚设计上,采用了均匀壁厚的结构,不管是3D打印做验证件,还是用钣金弯制做实物,都能很好的适配加工工艺,不需要做额外的工艺补正,槽体内表面没有多余的凸起或者棱角,整个曲面连续顺滑,不会对球体的运行产生额外的摩擦阻力,能够真实还原重力作用下的理想运动状态,方便后续做运动仿真的时候,准确采集不同位置的球体速度、加速度、对槽壁的压力数据,为后续的实物结构优化提供准确的参考依据。
