汽车领域通用双耳环式液压缸结构

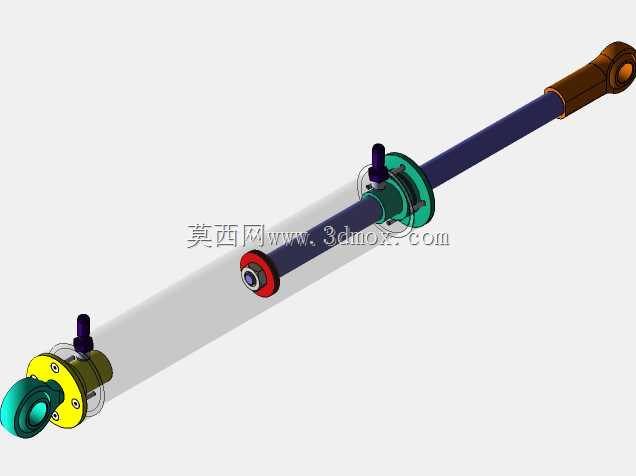

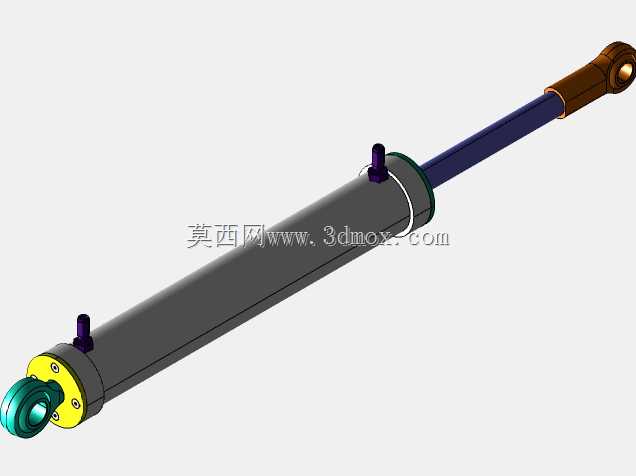

这款液压缸的结构设计首先考虑了多场景安装适配性，两端采用耳环式铰接结构，可在安装后允许一定角度的摆动补偿，适配车架、作业装置之间存在相对位移的安装工况，在汽车底盘的可动结构、工程作业车辆的执行机构中都能匹配对应的安装需求。从功能实现逻辑来看，缸体采用分体式密封装配结构，缸筒与端盖通过法兰配合紧固件连接，既保证了高压工况下的连接强度，也方便后期密封件的更换维护，避免整体式缸筒维护成本过高的问题。活塞杆表面做了硬化处理设计，可降低往复运动过程中颗粒物刮擦、杂质磨损带来的密封失效风险，适配户外作业、多粉尘的使用场景。油路接口设置在缸筒两侧的端盖位置，采用标准外螺纹连接形式，可直接匹配常规液压管路的接头规格，无需额外制作过渡转接件，减少现场安装的配管工作量。设计过程中对安装边界做了充分考量，完全伸出与完全缩回的行程差值覆盖常规车载执行机构的动作行程需求，缸体外径尺寸控制在紧凑范围内，不会在安装后与周边的车架结构、管线布置产生运动干涉，铰接耳环的孔径尺寸匹配通用规格的铰接销轴，可直接替换同规格的老旧油缸部件，无需对安装基座做二次改造。从实际使用场景出发，这类液压缸除了在汽车领域的自卸机构、悬架可调结构、转向助力辅助机构中应用外，也可通用在工业设备的直线推压工位、工装夹具的夹紧动作输出端，依靠液压系统的压力输出稳定的直线推力，相比气动执行件具备更大的输出力、更平稳的运动速度，不会因为负载波动出现明显的动作顿挫。结构建模过程中还原了内部活塞的导向环、密封件的安装槽位，以及活塞杆端的防尘密封结构，所有配合尺寸都按照液压元件的通用公差标准设定，可直接用于选型参考、装配干涉校验，也可作为液压系统教学、结构设计练习的参考样本，帮助从业者理解铰接式油缸的受力特点、安装注意事项，在做设备布局时提前预留足够的安装空间与运动余量，避免后期调试出现结构碰撞、行程不足的问题。
