多挂载位无人机通用配件安装支架

　　在民用多旋翼无人机的作业场景中，不同任务载荷的快速切换一直是影响作业效率的核心痛点——航测作业需要挂载正摄相机、倾斜摄影模块，巡检作业需要更换喊话器、探照灯、热成像仪，植保作业则要切换药箱、播撒装置，传统的单一支架往往只能适配单一载荷，每次更换都需要重新打孔、调整安装位，不仅耗费外场作业时间，反复拆装还容易造成机架安装孔位滑牙、机架板材形变，影响飞行稳定性。这款配件安装支架的设计初衷，就是解决多载荷通用适配的问题，让不同规格的无人机配件可以通过标准安装接口快速切换，无需对无人机主体机架做二次改装。

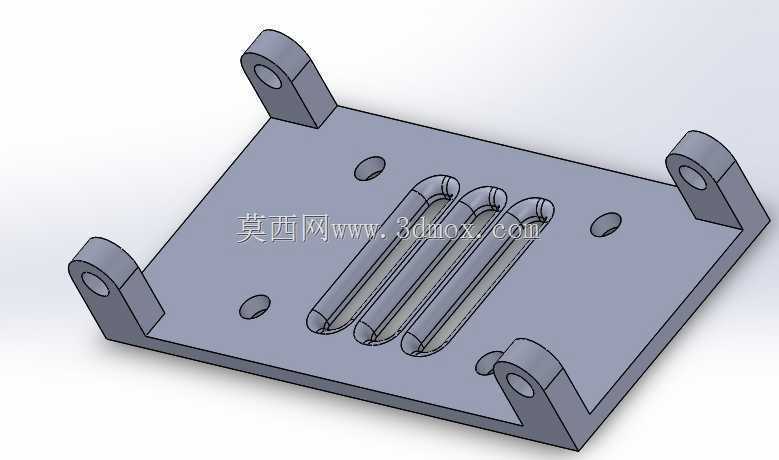

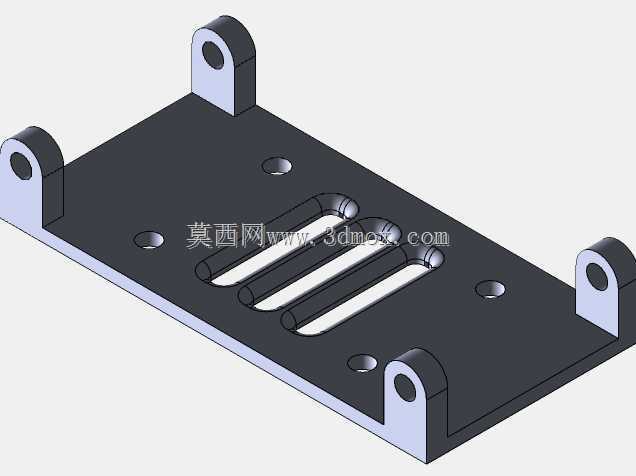

　　从结构设计来看，支架主体采用平板式承载基底，四个角位设置了带通孔的立式吊耳结构，吊耳的安装孔位与主流多旋翼无人机机架的底部安装孔距做了匹配设计，安装时可以直接通过螺栓将支架固定在机架底部的预留安装位，不需要额外增加转接件，吊耳的高度做了统一设定，保证支架安装后与机架底部预留足够的走线空间，避免载荷接线被挤压磨损。基底平板上设置了三组平行的长条形镂空槽，这部分结构一方面是为了降低支架自身重量，减少无人机的无效载荷消耗，毕竟对于无人机来说，每减少1g的结构重量，就能对应增加1g的任务载荷载重或者提升续航时间；另一方面长槽结构可以适配不同孔距的配件安装，不管是孔距30mm的小型相机，还是孔距60mm的较大型载荷，都可以通过在长槽内滑动调整安装位置，对准配件的安装孔后直接用螺栓锁紧，不需要在支架上重新打孔，适配性更强。

　　除了长条形安装槽之外，平板上还预留了四个圆形的定位通孔，这部分孔位对应市面上主流快装板的标准安装孔距，对于需要频繁拆装的载荷，可以先将快装板固定在支架的定位孔上，后续更换配件时只需要解锁快装卡扣就能完成拆卸，不需要反复拧动支架上的固定螺栓，进一步提升外场作业的换件效率。支架的边缘全部做了倒圆角处理，避免尖锐边角在安装或者飞行过程中划伤线路、作业人员，同时也能减少飞行过程中的风阻，避免棱角带来的紊流影响飞行姿态稳定性。

　　从安装边界来看，支架的整体外轮廓尺寸控制在主流中小型多旋翼无人机的机架投影范围内，安装后不会超出机架的边缘尺寸，避免飞行过程中支架碰到障碍物造成损坏，吊耳的安装孔采用通孔设计，适配M3规格的标准螺栓，和绝大多数无人机机架的安装螺栓规格统一，不需要额外准备特殊规格的紧固件。平板的厚度经过受力校核，在承载1kg以内的任务载荷时不会出现明显形变，能够满足绝大多数民用作业场景的载荷承载需求，长槽的宽度设置为3.2mm，刚好适配M3螺栓的杆径，同时预留了足够的滑动调整间隙，不会出现螺栓卡滞无法滑动调整的情况。

　　在实际使用过程中，这款支架可以同时兼容多种配件的安装需求，比如执行巡检任务时，可以同时在支架上固定探照灯和热成像相机，不需要分两次作业；执行航测任务时，可以直接将相机快装板卡在定位孔上，保证相机的安装位置与机架重心重合，避免偏心载荷带来的飞行姿态偏移问题。支架的结构没有多余的复杂设计，所有的安装位都做了通用化处理，不管是入门级的航拍无人机，还是行业级的作业无人机，只要机架底部的安装孔距匹配，都可以使用这款支架来拓展挂载能力，不需要针对特定机型做定制化修改，大幅降低了无人机配件挂载的适配成本。
