橡胶履带配套被动链轮RB-50B结构设计

　　在小型履带行走类设备的传动系统中，被动链轮作为履带回路的从动导向与张紧承载部件，其结构合理性直接决定履带运行的平顺性与整机行走可靠性。这款适配RB-50B规格橡胶履带的被动链轮，在设计阶段优先匹配橡胶履带的啮合特性，摒弃了钢制履带配套链轮的尖锐齿形结构，所有与履带接触的轮廓均做了圆弧过渡处理，避免啮合过程中切割橡胶履带的内嵌钢丝层，大幅延长橡胶履带的实际使用寿命。

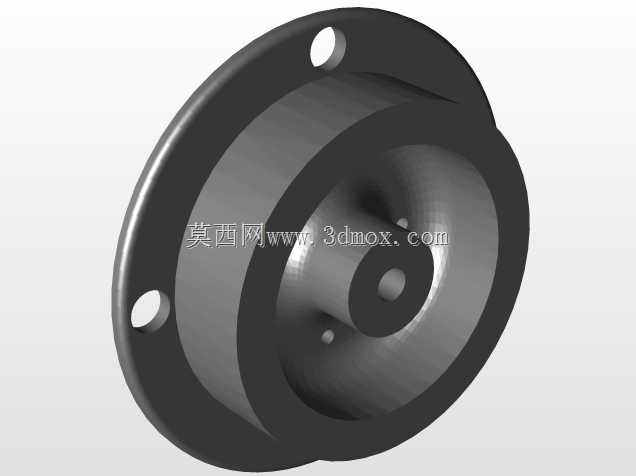

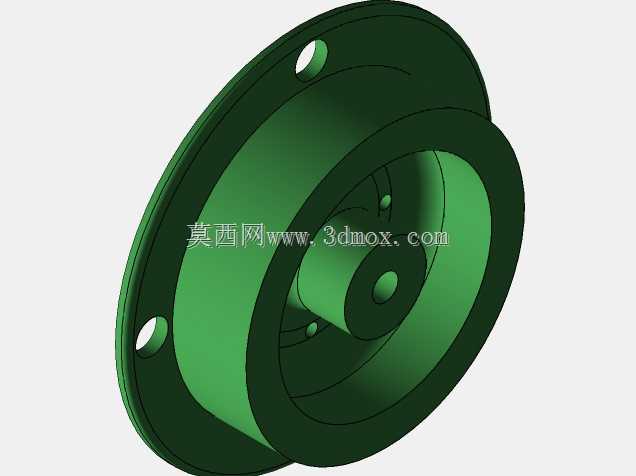

　　从安装边界来看，该链轮采用法兰式安装结构，端面上均匀分布的三个安装孔可直接与行走机构的从动轮支架对接，安装孔的位置度公差控制在0.1mm以内，保证链轮装配后与主动轮的同轴度偏差不超过0.2mm，防止履带运行过程中出现跑偏、掉带的问题。链轮的轮毂部分做了阶梯式内孔设计，可适配标准深沟球轴承的安装位，轴承位的尺寸公差按照基孔制过渡配合加工，既保证轴承内圈与轮毂的连接紧固性，又避免过盈量过大导致轴承内圈变形影响转动灵活性。

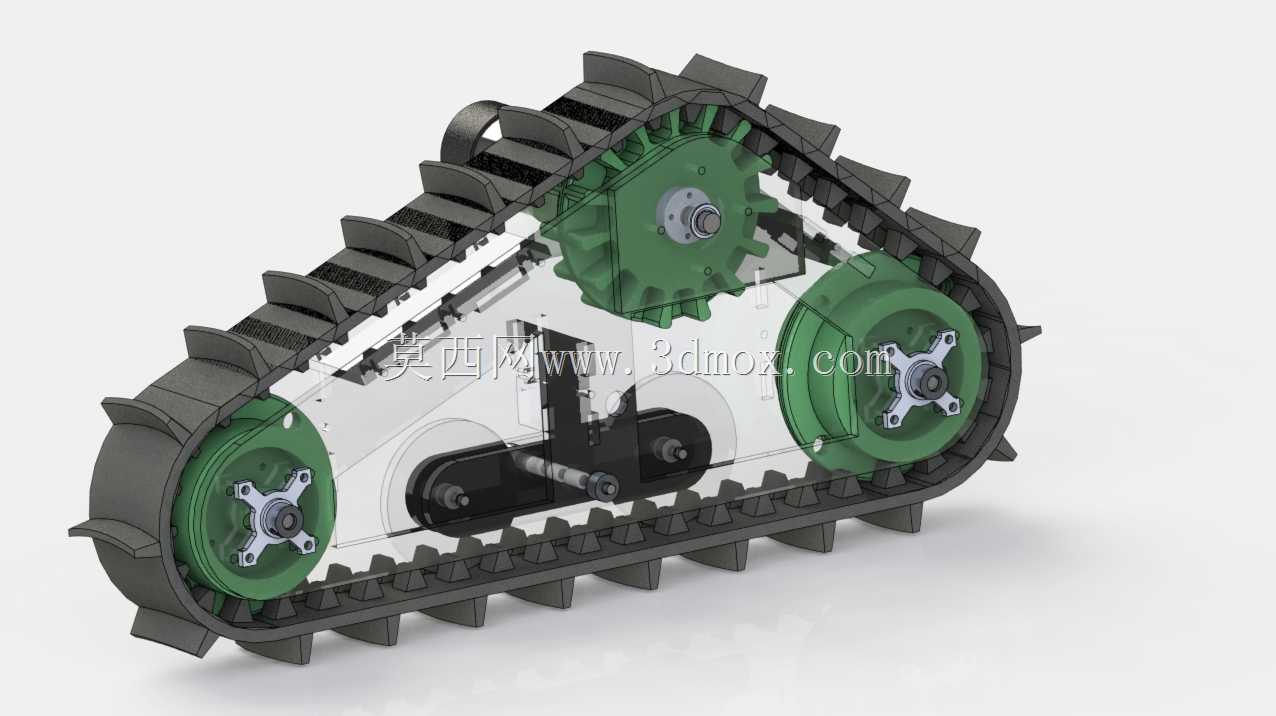

　　实际应用场景中，这类被动链轮多用于小型巡检机器人、农用微型履带作业车、室内履带式搬运平台等搭载橡胶履带的轻量化设备，这类设备通常行走在铺装路面、松软泥地、室内环氧地坪等复杂路况，被动链轮除了承担啮合传动的功能外，轮缘的凸起挡边结构可对橡胶履带的侧边形成限位，当设备小半径转向时，履带受到侧向力不会从链轮上脱出。链轮的主体轮盘采用等强度设计，在保证轮体结构刚度的前提下，对非受力区域做了减重处理，既降低了从动轮系的转动惯量，减少行走电机的功率损耗，又控制了零件整体重量，适配轻量化移动设备的减重需求。

　　设计过程中针对橡胶履带的啮合节距做了反复校核，链轮的齿距与RB-50B橡胶履带的内嵌驱动孔节距完全匹配，啮合时齿面与履带驱动孔的接触面积最大化，避免局部应力集中导致履带驱动孔过早撕裂。轮体的轴向宽度比橡胶履带的带宽宽出2mm，给履带运行中的小幅窜动预留足够空间，不会出现履带侧边与轮架摩擦的问题。链轮的中心轮毂突出长度经过精确计算，装配后轴承端面与轮架安装面之间预留有0.5mm的间隙，可加装标准密封垫片，防止户外作业时泥水、粉尘进入轴承内部，延长轮系的维护周期。

　　从加工适配性来看，该结构既适合采用CNC铣削方式做小批量金属件加工，也可通过3D打印采用工程塑料制作样机验证件，不同加工工艺下的尺寸一致性较好，不需要针对工艺做额外的结构调整。在履带张紧调节的适配设计上，链轮的安装孔采用光孔设计，可配合张紧螺栓实现前后位置调整，张紧行程可达15mm，能够覆盖橡胶履带使用过程中因拉伸产生的伸长量补偿需求，不需要额外拆卸履带即可完成张紧度调节。轮体的所有棱边均做了R0.5的倒角处理，既避免装配过程中划伤操作人员，也防止尖锐棱边割伤橡胶履带的表面橡胶层。在承载能力设计上，该链轮单轮额定承载可达80kg，双轮配套的行走底盘可承载150kg以内的整机重量，完全覆盖小型轻量化履带设备的载荷需求。
