SZBK07降压转换器防护封盖结构设计

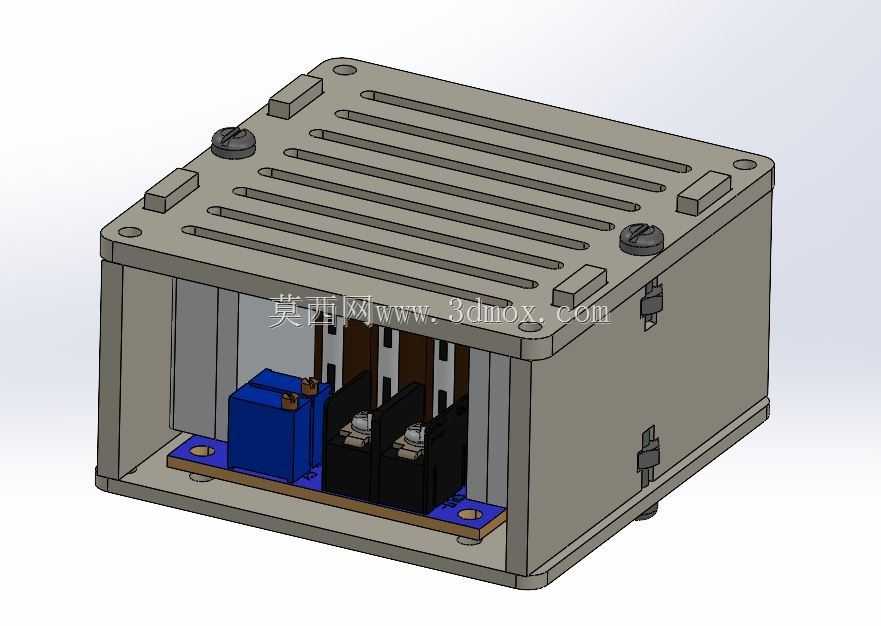

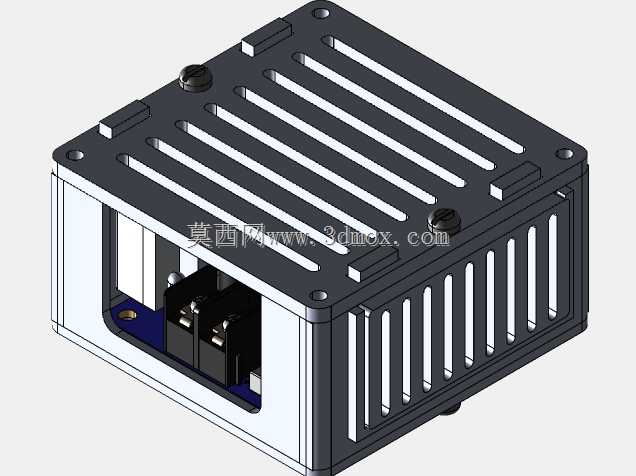

　　在大功率DC-DC降压模块的实际工程应用场景中，模块本身的裸露带电部件、核心功率器件很容易受现场金属碎屑、加工粉尘、意外触碰引发短路故障，尤其是在艺术品加工、车牌制作这类使用激光切割设备的生产现场，金属飞屑、亚克力切割粉尘的飘散量较大，裸露放置的SZBK07降压模块故障风险会显著提升，这款防护封盖正是针对这类现场工况开发的配套防护结构。从设计思路来看，封盖整体采用框架式镂空结构，没有做全封闭设计，核心考量是大功率降压模块工作时的散热需求——顶部的平行通槽既可以形成上下贯通的空气对流通道，带走模块工作时功率器件产生的热量，又能阻挡尺寸较大的金属碎屑、加工废料掉落到模块内部的PCB板与接线端子上，平衡了防护等级与散热需求的矛盾。

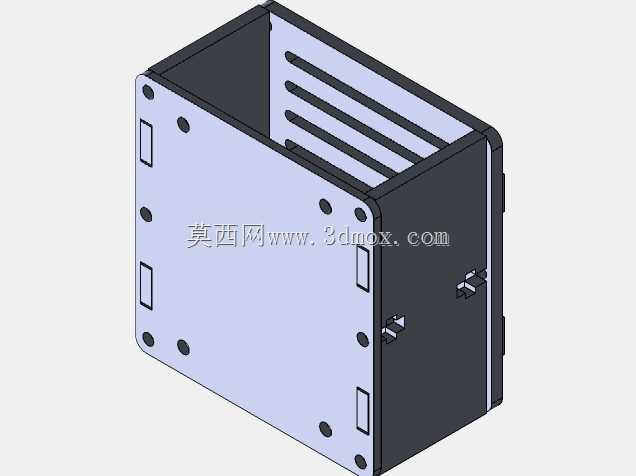

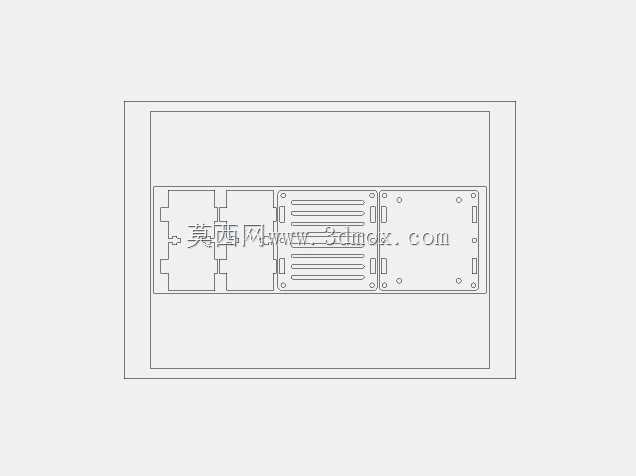

　　封盖的主体材质适配3mm厚度的亚克力板材，也可替换为同厚度的中密度纤维板，完全匹配常规激光切割机的加工参数，不需要额外定制特殊厚度的板材，加工时仅需按照轮廓切割出侧板、顶板的外形，再加工出安装孔位与散热槽即可，不需要开模，小批量制作的成本极低，非常适合设备改造、现场加装防护的场景使用。从安装边界来看，封盖的内轮廓完全贴合SZBK07降压转换器的外形尺寸，底部四个角预留的安装凸台与模块本体的固定孔位完全对齐，不需要对原有模块做任何打孔、改装，仅需通过原有模块的固定螺丝就可以将封盖与模块锁紧固定，不会额外增加模块的安装占用空间，封盖侧面预留的接线缺口刚好对应模块的输入输出接线端子位置，安装封盖后不需要拆卸接线就可以完成防护加装，日常维护时仅需拧下顶部的两颗固定螺丝就可以掀开顶板，对模块内部的接线、器件进行检查调整，维护操作没有额外阻碍。

　　在实际使用中，这款封盖除了阻挡加工碎屑之外，还可以避免现场操作人员误触模块的带电部位，降低触电风险，同时框架式的结构不会遮挡模块上的状态指示灯，操作人员可以直观观察模块的工作状态，不需要额外开孔预留指示灯观察位。封盖的边角全部做了圆角处理，避免激光切割后锋利的直角边划伤操作人员，顶板上的散热槽宽度经过核算，既保证了通风面积，又可以防止常见的螺丝、金属边角料等小零件掉入模块内部，侧板的厚度与3mm板材匹配，拼接时可以采用亚克力专用胶水粘接，也可以采用角码螺丝固定，加工方式灵活，不同加工条件的现场都可以自行制作。

　　对于经常在多粉尘、多金属碎屑场景使用大功率DC-DC降压模块的用户来说，这种简易防护封盖不需要复杂的加工工艺，利用现场常用的激光切割设备就可以快速制作，能够有效降低模块的短路故障概率，减少大功率模块损坏带来的设备停机、器件更换成本，相比采购成品的密封防护盒，这种定制化的封盖更适配SZBK07模块的尺寸，不会出现安装干涉、散热不足的问题，也不需要额外调整模块的安装位置，适配性更强。
