垂直传动用交错轴斜齿轮啮合组件

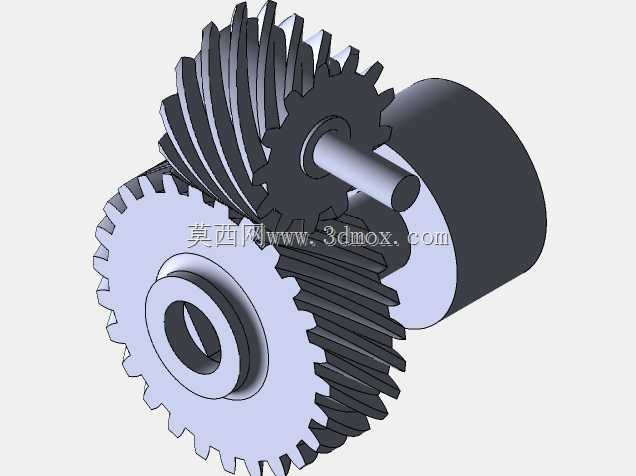

　　这套斜齿轮啮合组件的核心应用场景集中在需要实现垂直交错轴动力传递的小型传动链路中，常见于桌面级自动化送料机构、小型教具传动演示装置、定制化小型输送线的转角动力接驳位，以及部分需要紧凑空间换向的3D打印定制设备内部。区别于常规平行轴圆柱齿轮只能传递同平面扭矩的特性，这套组件的两个齿轮轴线呈空间90度交错布置，能在不额外增加伞齿轮换向结构的前提下，直接完成垂直方向的动力转向，大幅压缩传动段的整体安装空间。

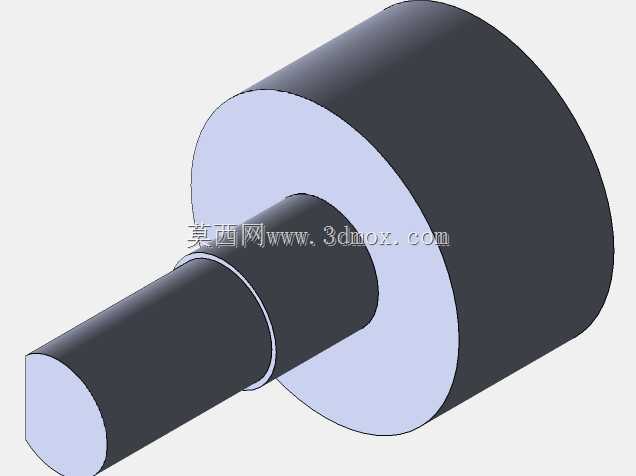

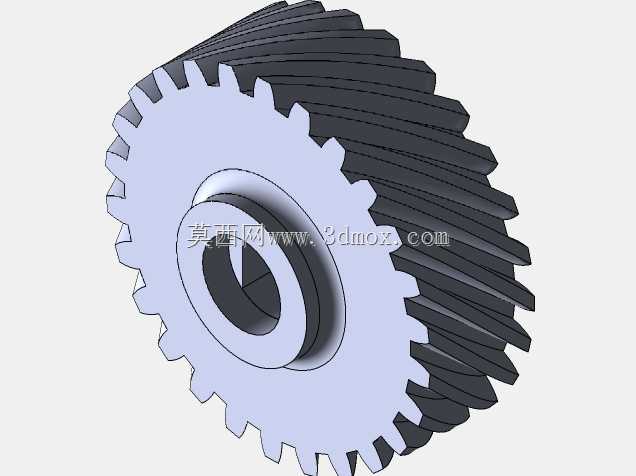

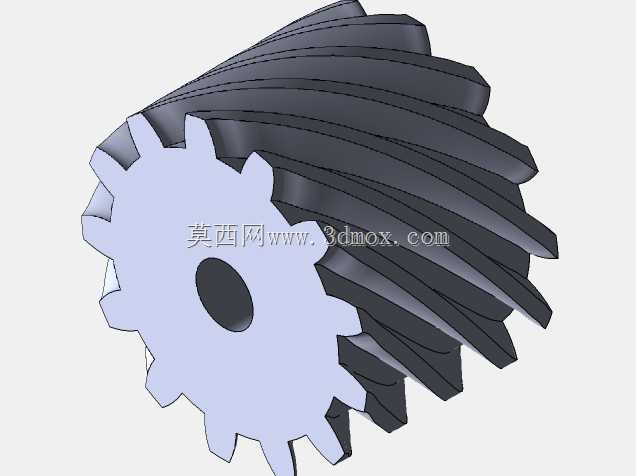

　　从实际功能层面看，这套齿轮组的啮合齿面采用斜齿螺旋线设计，相比直齿锥齿轮，啮合过程中齿面是逐步接触再逐步脱离的，不会出现直齿传动常见的瞬时冲击，运行时的噪音更低，传动平稳性更优，适合对传动震动有一定要求的小型精密设备。其中大尺寸齿轮作为从动轮，中心预留了阶梯式安装孔位，可直接适配标准直径的传动轴，孔位内侧设计有定位止口，安装时能直接卡入轴端的定位台阶，无需额外加工定位面即可保证齿轮与轴的同轴度，避免高速转动时出现偏心晃动。小尺寸齿轮与动力输入轴集成设计，轴段长度经过匹配计算，既保证与大齿轮的有效啮合宽度，又不会超出安装腔体的边界，轴端预留的圆柱段可直接与联轴器、微型电机输出端对接，减少了额外的轴连接件数量。

　　设计过程中首先确定的是两轴的垂直交错距，这个参数直接决定了两个齿轮的分度圆直径匹配关系，建模时先完成单个斜齿轮的参数化齿形生成，通过螺旋角的匹配计算，保证两个齿轮在空间90度布置时齿面能完全贴合，没有啮合干涉。齿厚方向预留了合理的侧隙，既避免加工误差导致的卡齿问题，又不会因为侧隙过大出现传动回程误差，适合需要正反转切换的传动场景。齿轮的齿顶圆做了微小的倒角处理，去除加工时的锐边，既避免安装时划伤操作人员，也能减少啮合起始阶段的齿面撞击。

　　安装边界方面，整套组件的最大外轮廓由大齿轮的齿顶圆、小齿轮轴段的伸出长度共同决定，安装时需要预留的腔体空间需覆盖齿轮啮合时的最大转动范围，尤其是大齿轮的径向方向，要留出不小于齿高的安全间隙，避免转动时与腔体壁面发生剐蹭。轴向定位上，小齿轮的轴段设计有两个卡簧槽位，可通过轴用卡簧完成轴向限位，防止传动过程中齿轮出现轴向窜动导致啮合脱开；大齿轮的安装孔端面设计有均匀分布的螺纹孔，可通过紧定螺钉或者端盖压合的方式与传动轴固定，适配不同的安装固定需求。

　　在实际选型适配时，这套齿轮组更适合传递中小扭矩的传动场景，比如小型物料分拣机构的转角动力传递、教学演示用传动模型的动力换向、小型智能家居设备内部的动力转向结构，由于齿面啮合的接触面积相比平行轴齿轮更小，不适合大扭矩重载的传动场景，选型时需要匹配对应功率的动力源，避免过载导致齿面崩损。建模时所有齿形参数都遵循通用机械传动的设计规范，齿形的渐开线轮廓经过啮合仿真验证，转动过程中不会出现卡滞，齿面的接触斑点分布均匀，能保证长期运行的磨损一致性。
