全自动编织袋制袋生产设备结构设计

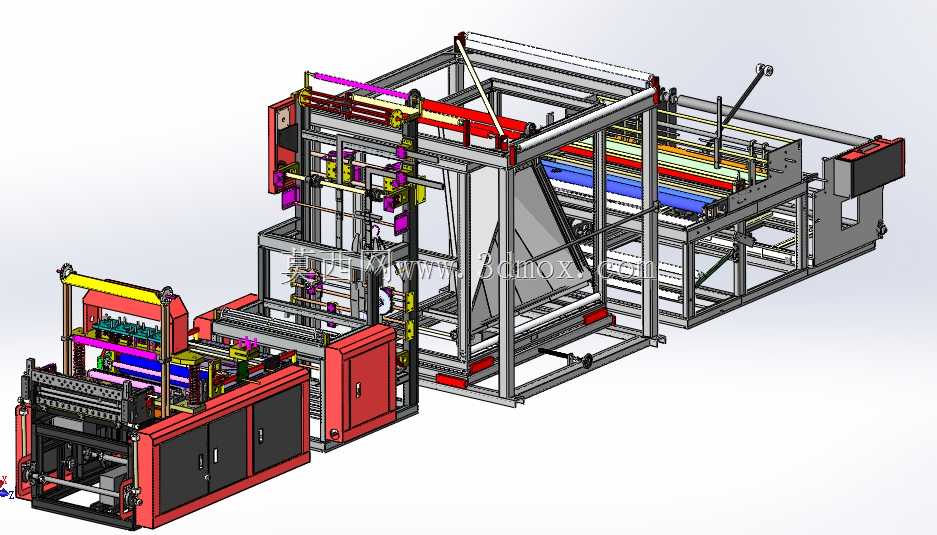

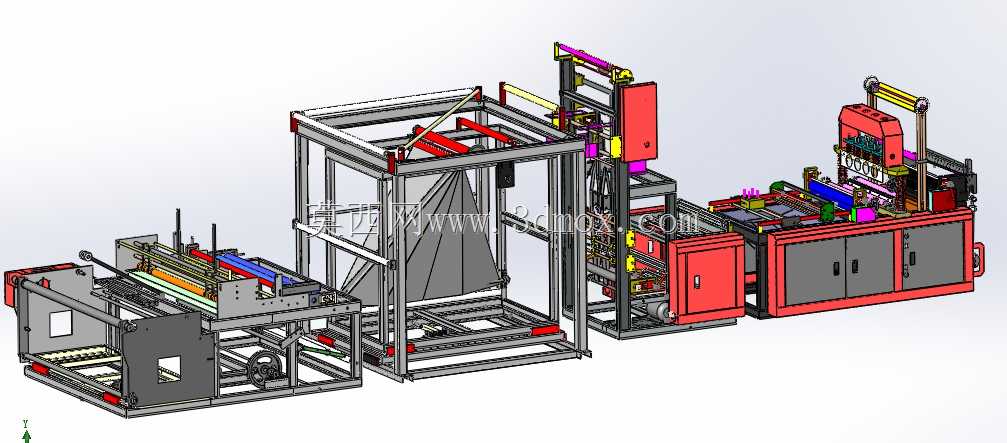

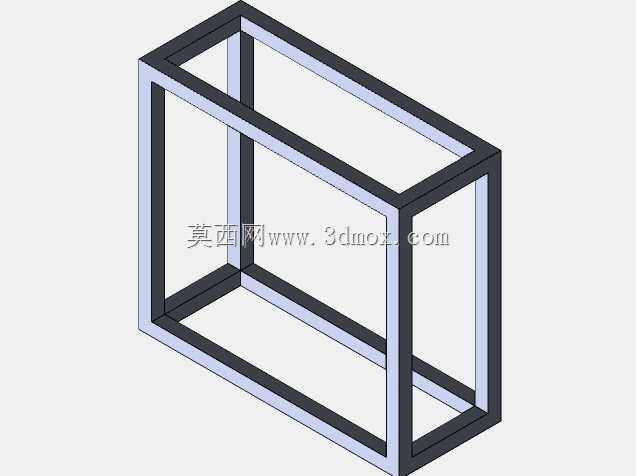

　　这套设备主要面向塑编包装生产场景，适配粮食、化工原料、建材等行业的散装物料外包装加工需求，可完成筒状编织布从原料放卷到成品袋裁切、折边、缝底的全流程连续作业，替代传统分散工序的人工转运与单机操作模式，大幅降低编织袋生产过程中的人力投入与工序间物料损耗。从结构布局来看，设备采用分段式模块化设计，沿原料输送方向依次排布放卷机构、张力调控组件、纠偏单元、定长裁切工位、折边成型机构、缝底输出单元，各功能段通过铝型材框架与碳钢焊接机架组合承载，整体安装边界可适配常规12米长、4米宽的生产车间排布需求，设备操作侧预留1.2米以上的维护通道，非操作侧靠墙布置时预留0.5米的管线敷设空间即可满足安装要求。

　　设计过程中优先考虑编织布材质的张力适配特性，针对编织布易拉伸、易跑偏、表面摩擦力不均的问题，放卷端采用被动放卷搭配阻尼张力辊的结构，避免主动牵引导致的布面拉伸变形；纠偏单元采用光电传感器实时检测布边位置，通过伺服驱动的微调辊架实时修正走布偏移量，保证裁切位置的精度控制在±1mm范围内，避免因布面跑偏导致的成品袋尺寸超差。定长裁切工位采用伺服牵引配合飞刀裁切结构，牵引辊表面包覆防滑橡胶层，增大与编织布表面的摩擦力，保证送料长度一致性；裁切刀采用高频热处理的合金工具钢材质，刃口角度设计为22度，适配编织布聚丙烯材质的剪切特性，避免裁切过程中出现布边拉丝、毛边问题。

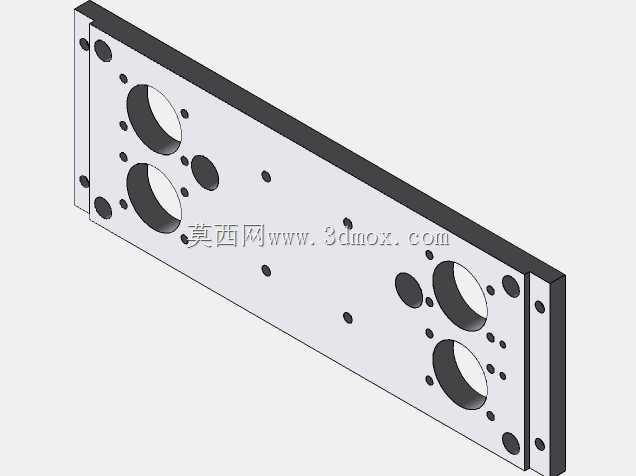

　　折边成型机构采用多组导向压轮配合成型三角板的结构，可根据不同袋宽需求调整三角板的安装角度与压轮间距，适配400mm到800mm宽度范围内的编织袋折边需求，折边过程中通过渐进式压合结构逐步将袋口折边压平，避免一次性折边导致的布面褶皱。缝底工位采用工业缝纫机配合自动送料牙结构，可根据袋身厚度自动调整压脚压力，适配不同克重编织布的缝合作业，缝线针距可在3mm到8mm范围内灵活调整，满足不同承重等级编织袋的缝底强度要求。设备的传动系统采用集中驱动与分单元伺服驱动结合的方式，主传动通过同步带轮传递动力保证各工位的动作同步性，各调整工位采用独立伺服电机控制，方便换产时的参数调整，无需反复调整机械限位结构。

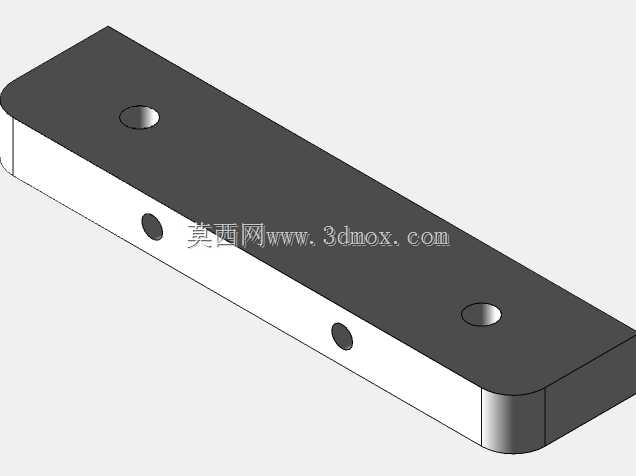

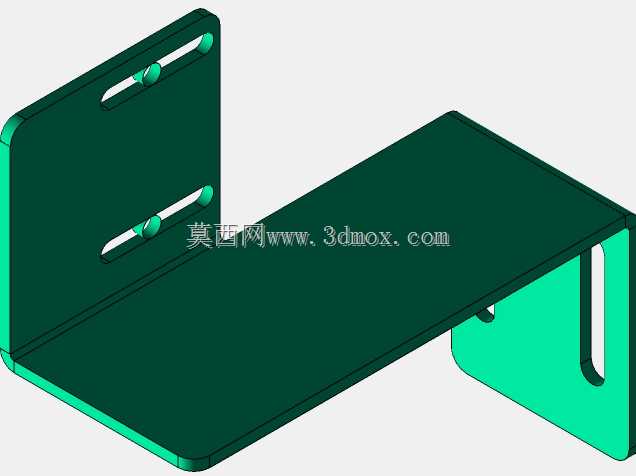

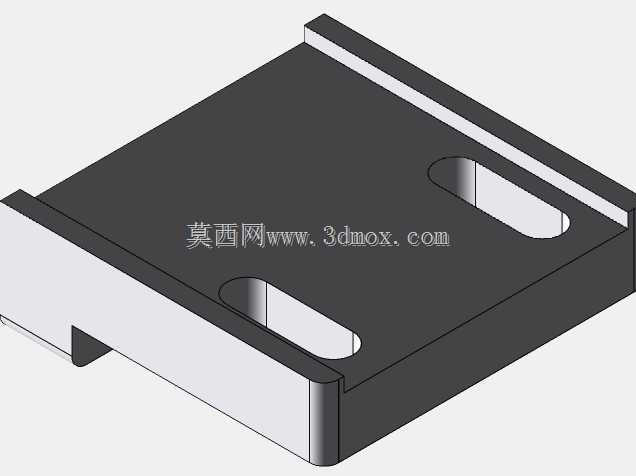

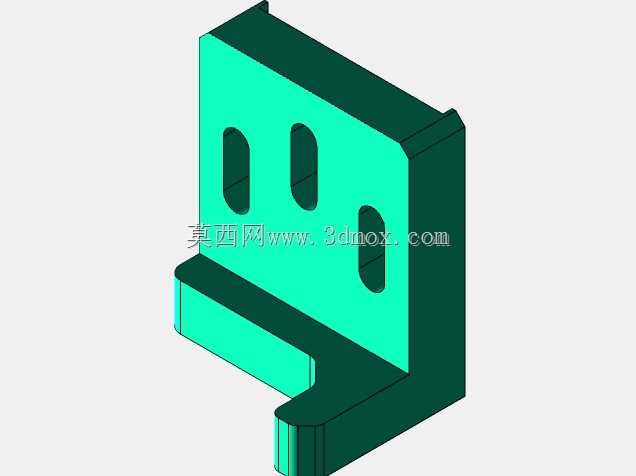

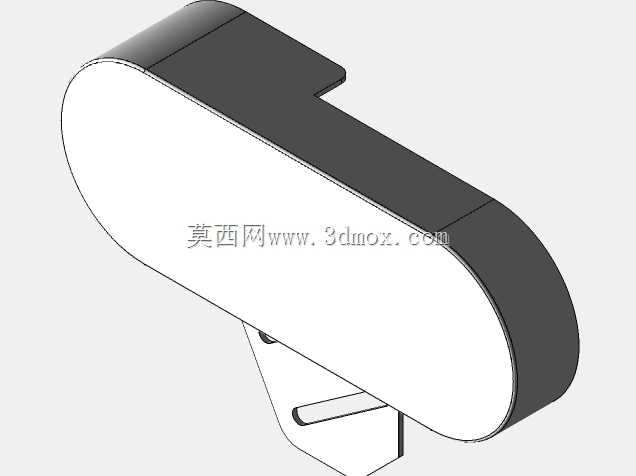

　　电气控制部分采用PLC作为核心控制单元，各工位设置检测传感器，可实时监测走布状态、裁切位置、缝底进度，出现断布、缺料、缝线耗尽等异常情况时自动停机并触发警示，避免批量废品产生。设备的安全防护设计覆盖所有运动部件，传动齿轮、皮带轮位置均设置可拆卸的钣金防护网，操作侧的裁切、缝底工位设置安全光栅，人员肢体误入危险区域时设备立即停止运行，符合生产车间的安全作业要求。从建模细节来看，所有标准件均采用实际选型的三维模型搭建，包括铝型材连接件、轴承、同步轮、伺服电机、气缸等元件，装配关系完全按照实际装配约束设置，可直接用于设备的装配干涉校验、生产BOM导出与作业指导书制作，机架部分的焊接结构均预留加工余量与安装基准面，符合实际机加工与焊接工艺要求，避免建模过程中出现无法落地的理想化结构。
