八头Vail液体灌装生产线设备结构设计

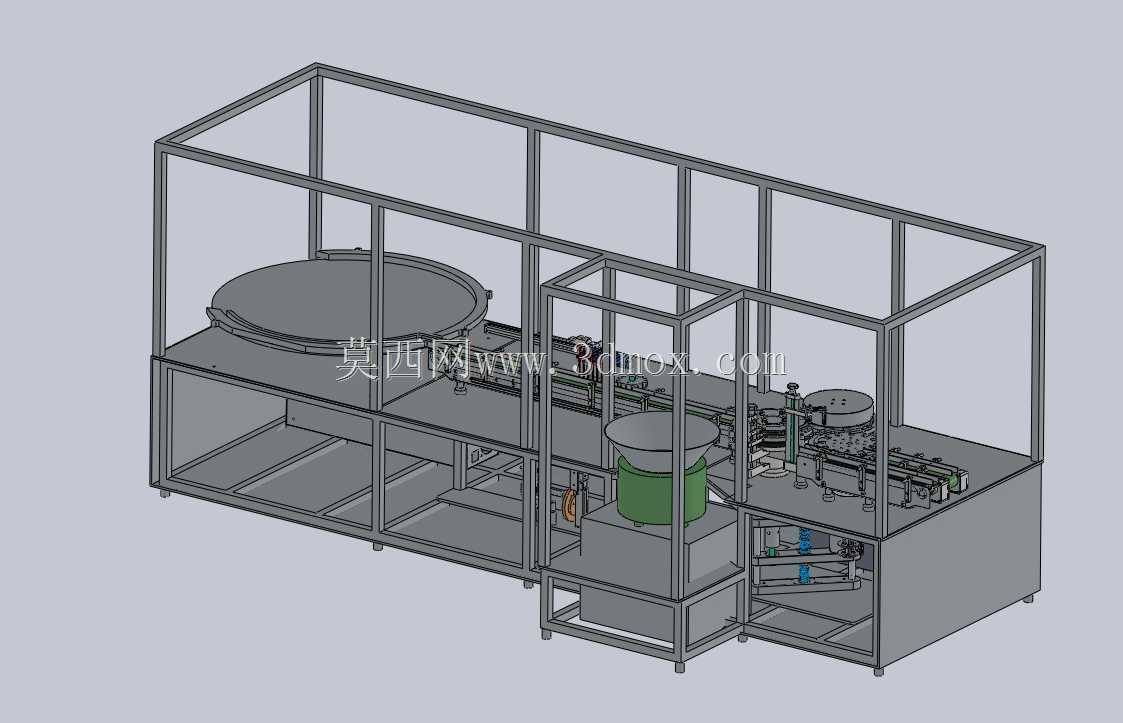

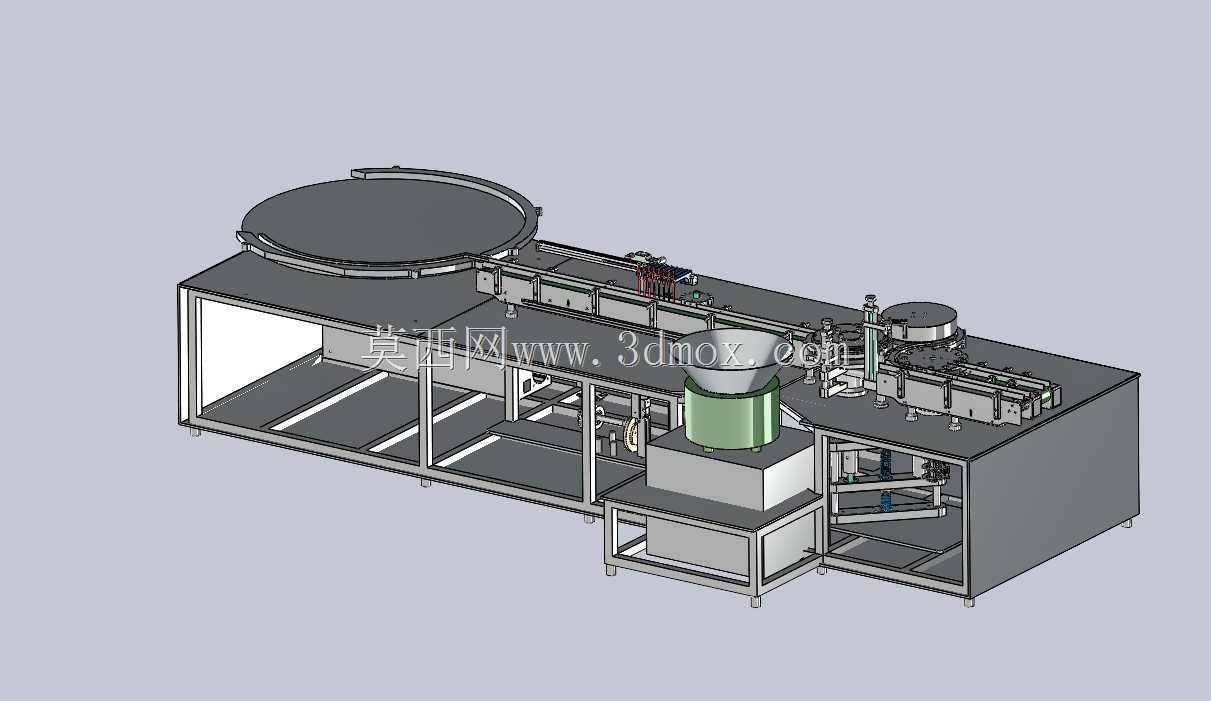

　　这款八头液体灌装设备，主要面向食品饮料、日化洗护、医药制剂等行业的中小批量流体物料灌装工序，适配圆瓶、扁瓶等多种常规包装容器，可衔接理瓶、旋盖、贴标等前后段工序组成完整包装产线，在车间布局中通常设置于理瓶工序之后、封盖工序之前，承担定量注料的核心工序功能。设备整体采用框架式一体式结构，主框架采用标准工业矩形管焊接成型后做表面防锈喷涂处理，底部配置可调式支撑脚杯，可适配车间地面不平整的安装场景，安装时需预留前后各1.2米的操作维护空间，左右两侧预留0.8米的管线布设与检修通道，整体占地长度约4.2米，宽度约1.6米，操作面高度符合人体工程学设计，常规站立操作无需额外垫高站台。设备进料端配置圆盘式理瓶机构，

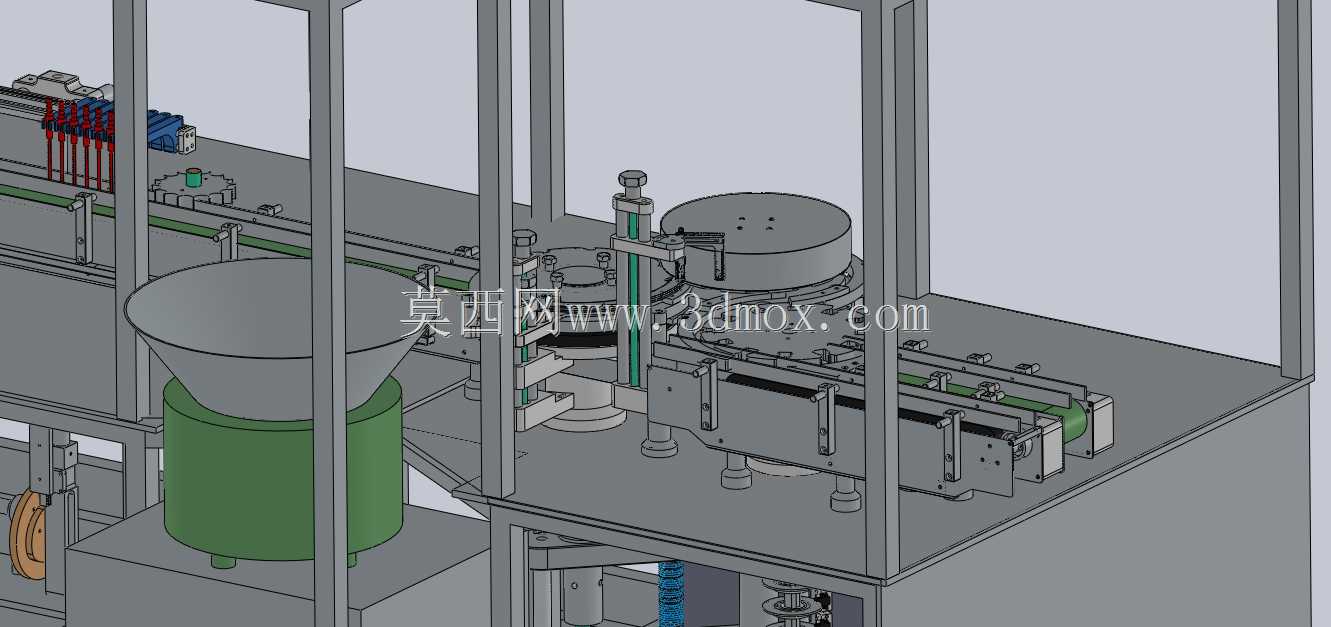

　　通过间歇式旋转运动将无序送入的容器整理为单列有序状态，平稳输送至主输送线，主输送线采用平顶链板结构，两侧配置可快速调节的导向护栏，更换不同规格瓶型时无需拆卸护栏主体，仅通过调节手轮即可适配瓶径在30mm到120mm区间的容器，调节过程无工具化操作，可大幅缩短产线换型的调试时间。核心灌装单元采用八头并列式布局，每个灌装头配置独立的流量控制组件，可根据物料特性适配活塞式定量或者重力式定量结构，针对易起泡沫的物料，灌装头配置可升降式注料嘴，灌装过程中注料嘴随液面上升同步抬升，避免物料冲击产生泡沫溢出；针对有颗粒悬浮物的物料，流道做圆弧过渡处理无直角死角，减少物料残留与颗粒卡滞风险。灌装工位上方配置物料暂存储料桶，桶体采用快装卡箍连接结构，

　　可快速拆卸清洗，满足多品类物料切换时的清洁要求，储料桶配置液位自动检测组件，可联动前端供料系统自动补料，维持桶内液位稳定，保证灌装定量精度。设备的传动系统采用伺服电机搭配精密凸轮分割器驱动，实现各工位的间歇式精准对位，工位转位重复定位精度控制在±0.2mm以内，避免灌装头与容器口对位偏差导致的物料滴洒。设备的电控组件集中布置在机架下部的密封电控仓内，仓体设置散热通风口与防尘滤网，既保证电气元件的散热需求，又可避免车间粉尘、飞溅液体进入电控仓引发元件故障，操作面板设置在设备前端侧方，操作人员可在观察灌装状态的同时便捷调整参数。在结构设计层面，所有与物料接触的零部件均采用符合食品卫生要求的304不锈钢材质，

　　外露非接触金属件做哑光防锈处理，机架内部的传动部件均设置可拆卸式安全防护罩，既满足设备运行的安全防护要求，又可在日常维护时快速拆卸罩体完成润滑、检修作业。设备的管线布设全部采用内置式走线，气管、料管、电缆分别设置独立的走线槽，避免不同管线交叉干扰，也减少车间清洁时的卫生死角。针对日常维护需求，灌装头、输送链板等易损部件均采用模块化快拆设计，无需专用工具即可完成拆卸更换，降低设备停机维护的时间成本。在实际生产场景中，该设备可适配粘度在1-1000cp范围内的各类流体物料，单头灌装量调节范围覆盖50ml到1000ml，常规运行速度可达到每小时3000-6000瓶，可根据前端供料与后端封盖设备的运行速度匹配调整灌装节拍，实现整线产能的协同匹配。设备的安装基础仅要求平整硬化地面，无需额外预埋地脚螺栓，通过底部脚杯调平后即可投入使用，对于中小规模生产车间的布局调整十分友好，可根据产线规划需求灵活移位。
