双筒安装式方形机座支撑结构件

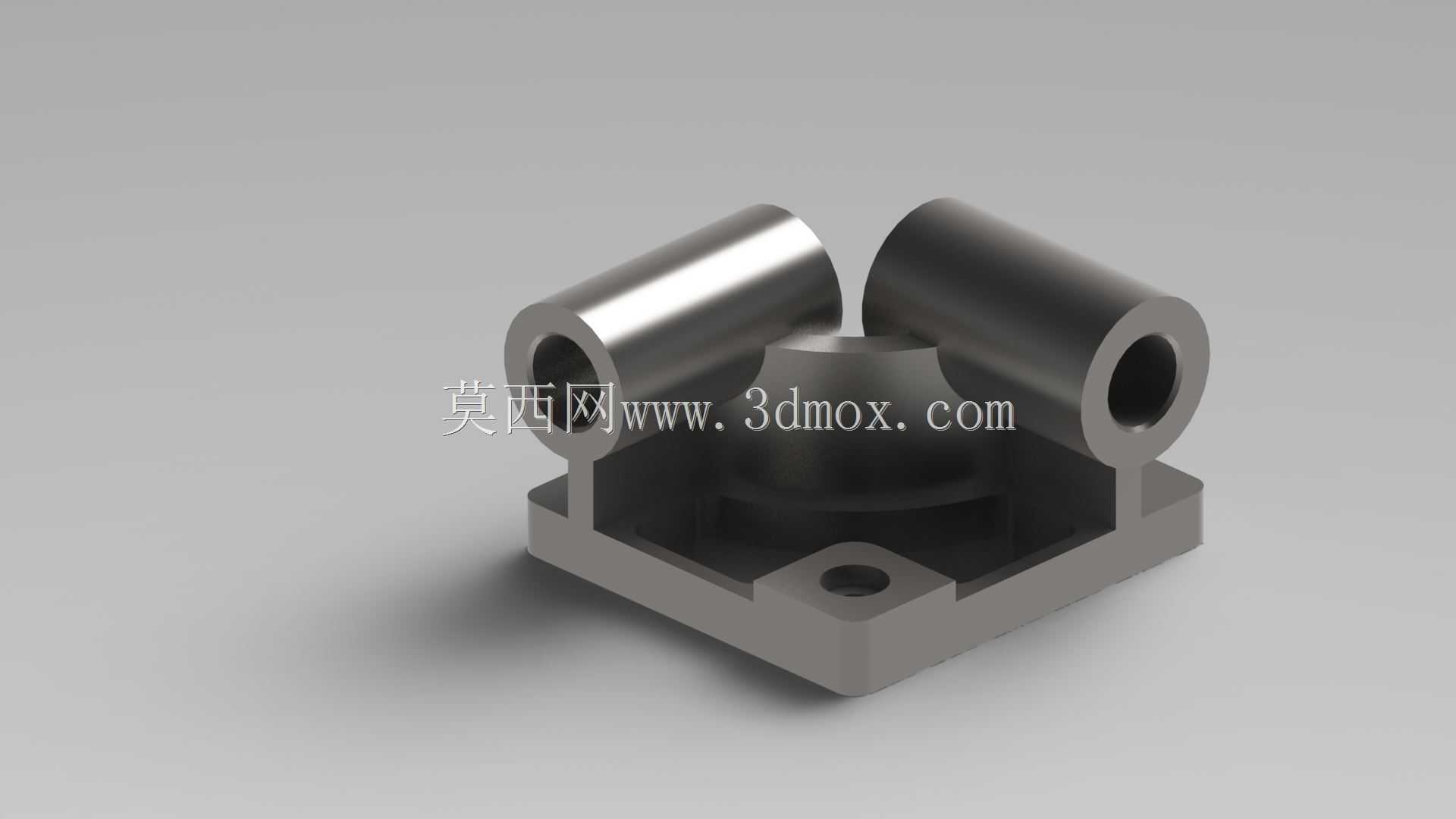

　　这类带双平行筒状结构的方形基座构件，常见于中小载荷的传动支撑工位，在轻工自动化输送线、小型工装夹具定位单元、桌面级实验设备的转轴支撑场景中应用广泛，核心作用是为穿装在筒内的转动轴提供稳定的径向支撑，同时通过底部方形法兰的安装孔完成与设备机架的刚性固定，避免转轴运行过程中出现径向窜动、支撑失稳的问题。从结构设计逻辑来看，底部方形基座做了等壁厚的围边加强，既可以在铸造成型或者机加工过程中减少材料冗余、控制整体重量，又能保证基座底面的平面度满足安装贴合要求，基座角落预留的沉头安装孔，适配内六角圆柱头螺钉的装配空间，安装时螺钉头可以完全沉入孔内，不会突出基座底面影响安装贴合精度，也避免了突出结构和周边运动部件产生干涉。

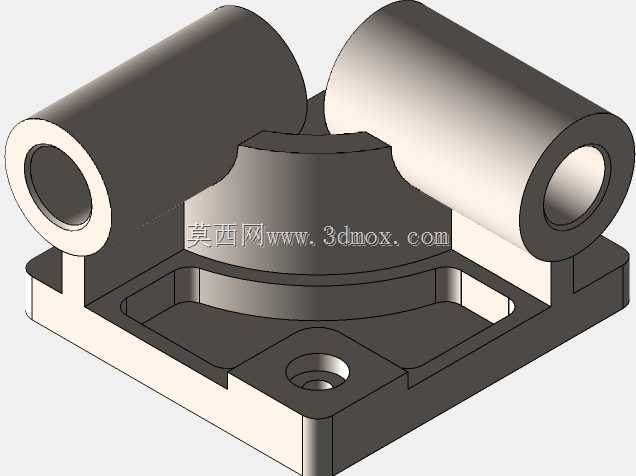

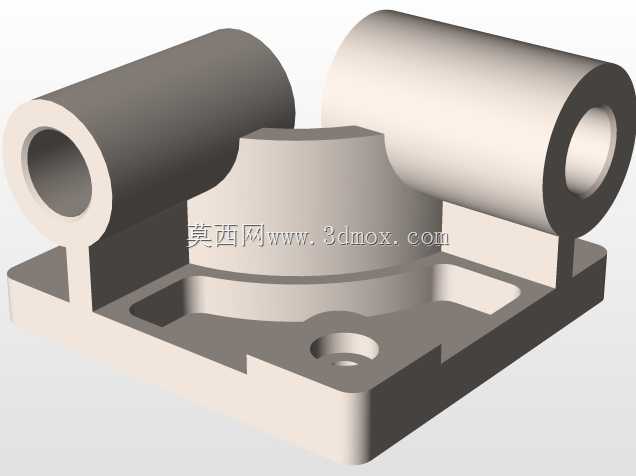

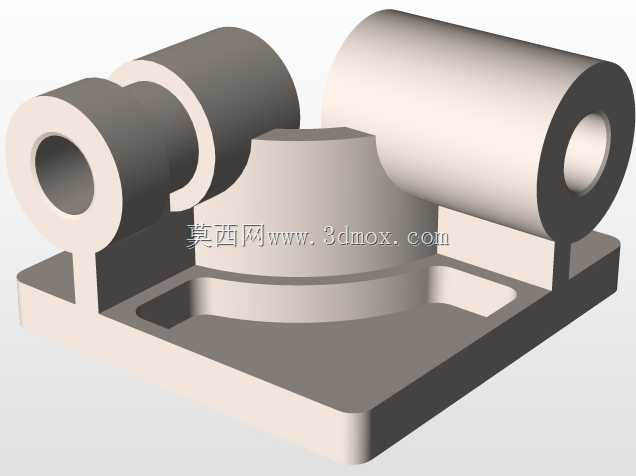

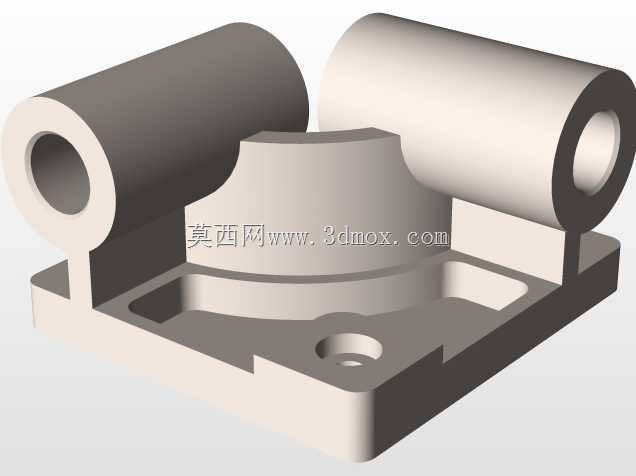

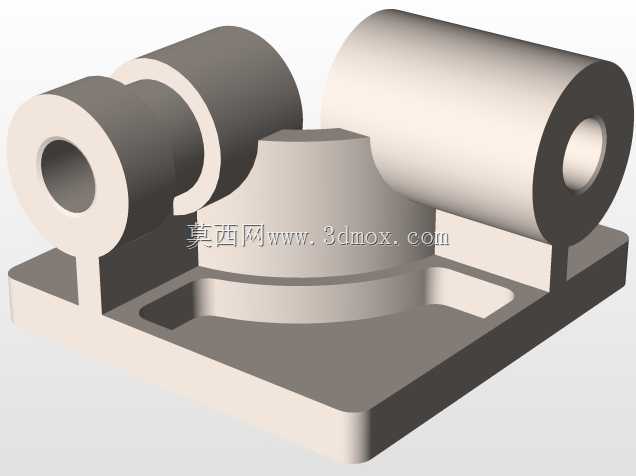

　　上方两个平行布置的筒状支撑孔，内孔的同轴度、圆柱度公差需要严格控制，因为转动轴穿装后，孔壁会直接和轴套或者轴承外圈接触，若两孔的平行度超差，会导致转轴装配后出现卡滞、转动阻力过大的问题，长期运行还会加剧轴和支撑孔的磨损，缩短构件的使用寿命。两个筒状结构和底部基座的连接位置做了圆弧过渡处理，没有尖锐的直角连接，这一设计可以有效降低应力集中系数，在设备运行产生振动载荷时，避免连接位置出现应力开裂的问题，尤其是在频繁启停、存在小幅冲击载荷的工位，圆弧过渡的结构能大幅提升构件的疲劳强度。中间区域的下沉式空腔设计，一方面是为了给转轴端部的连接部件、比如联轴器、锁紧螺母预留足够的装配空间，避免装配时部件和基座发生干涉，

　　另一方面也可以在空腔内预留润滑脂的存储空间，减少日常维护的频次，同时空腔结构也能进一步降低构件的整体重量，减少材料消耗。在实际选型适配时，需要重点关注几个安装边界尺寸：首先是底部方形基座的总长总宽尺寸，要确认安装工位的机架预留安装面尺寸足够，同时四个安装孔的孔位中心距要和机架上的预装螺纹孔位置匹配，避免出现孔位错位无法装配的问题；其次是两个筒状支撑孔的中心高尺寸，这个尺寸直接决定了转轴安装后的中心高度，要和对接的传动部件中心高保持一致，否则会出现传动不同心、皮带跑偏或者齿轮啮合异常的问题；另外筒状内孔的直径尺寸要和选配的轴套、轴承外径尺寸匹配，保证配合公差符合设计要求，通常转动配合选用间隙配合，固定支撑选用过渡配合，

　　根据实际载荷转速调整公差等级。这类构件在建模过程中，需要重点管控几个关键特征的参数关联：安装孔的位置要和基座的基准边保持对称，双筒的轴线要和基座底面保持平行，同时两轴线之间的平行度公差要在建模时通过几何约束锁定，避免后续参数调整时出现特征错位；过渡圆角的尺寸要统一，不能出现部分位置圆角缺失、尺寸不一致的问题，否则加工时会出现应力集中的薄弱点；基座底面的平面度要通过基准面约束保证，避免建模时出现曲面变形，导致安装时贴合不严产生装配应力。在实际应用场景中，这类支撑构件如果用于低转速、轻载荷的工位，可以选用铝合金材质通过铣削加工成型，重量轻且加工成本低；如果用于中等载荷、有一定振动的工位，可以选用45号钢调质处理后加工，强度更高且抗振性能更好；如果用于有腐蚀环境的工位，还可以选用304不锈钢材质加工，满足防腐蚀的使用要求。装配时需要先清理基座安装面和机架贴合面的毛刺、杂物，保证两个面完全贴合后再拧紧安装螺钉，拧紧时要按照对角顺序逐步施力，避免基座因为受力不均产生变形，导致支撑孔的同轴度被破坏；转轴穿装前要在支撑孔内壁或者轴套表面涂抹适量润滑脂，减少初始转动的摩擦阻力，装配完成后要手动转动转轴，确认转动顺畅无卡滞，再进行后续的传动部件连接。
