压铸类多接口金属端盖结构设计

在小型流体控制单元、便携动力组件以及紧凑型传动机构的布局设计中，这类带多安装接口的压铸端盖，往往承担着腔体密封、接口定位、外部附件挂载的多重作用，很多工程师在做整机布局时容易忽略这类零件的细节设计，最后往往在装配阶段出现干涉、密封失效或者安装位不足的问题。从实际应用场景来看，这类端盖多用于小型液压阀组的端部封盖、微型气动泵的腔体端封、或是小型齿轮传动箱的上盖，需要同时兼顾腔体内部的密封防护，以及外部管路、传感器、固定支架的安装需求，因此在结构设计上不能只做简单的平板封盖，要提前预留好各类接口的位置与安装空间。

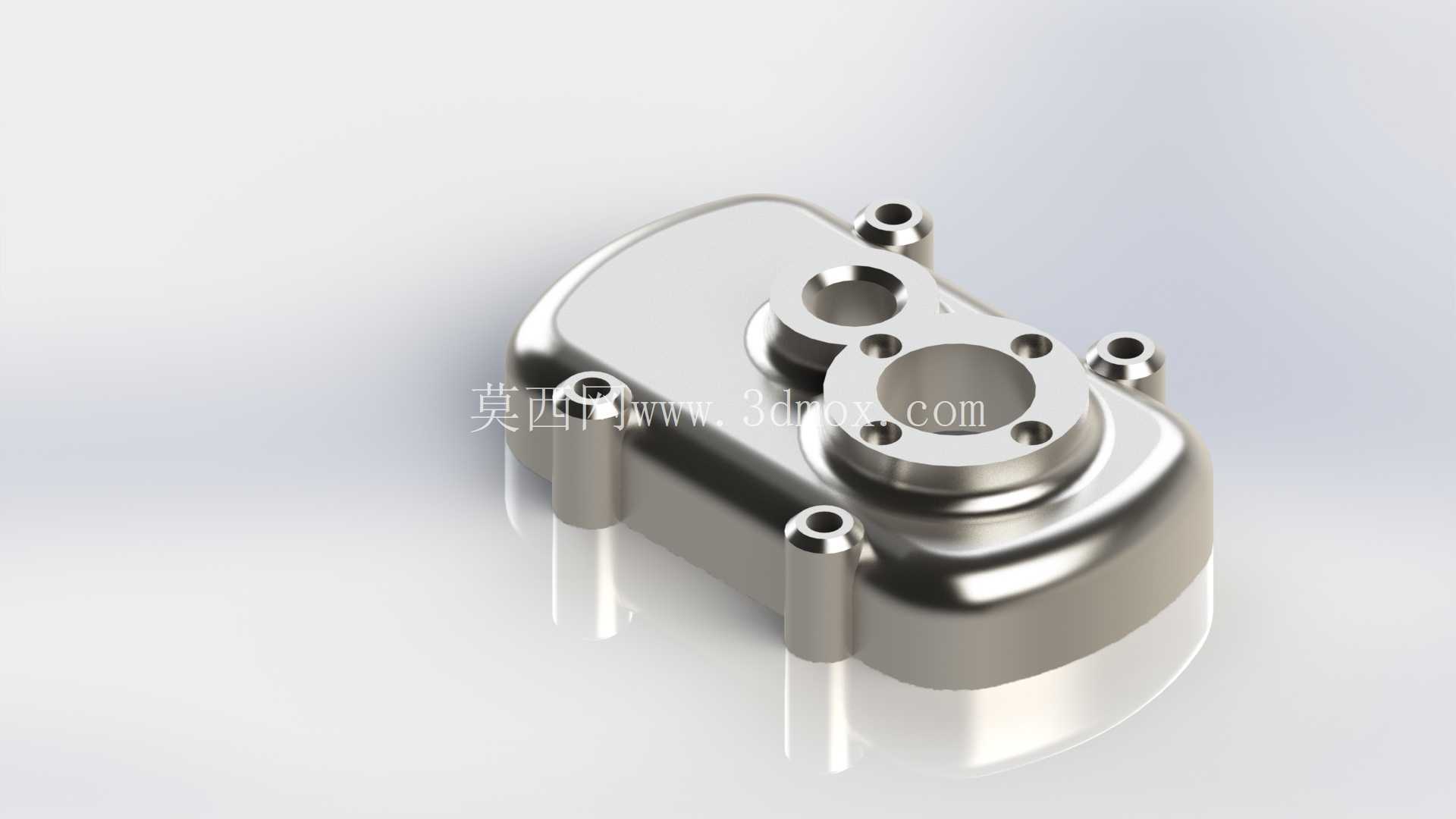

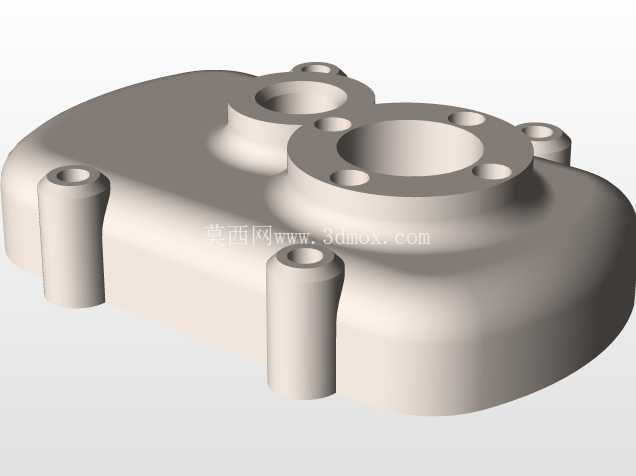

从功能特性上看，该端盖主体采用圆角矩形的压铸成型结构，边缘做了大圆弧过渡，一方面是为了适配压铸工艺的拔模需求，减少应力集中的尖角位置，避免压铸成型后出现冷隔、缺料的缺陷，另一方面圆润的外轮廓也能避免装配过程中划伤操作人员，同时减少整机外凸结构的磕碰风险。端盖主体的凸起台面上设置了不同直径的同轴安装孔，中心大直径孔为流体或传动轴的过孔，周围均匀分布的小孔为螺栓固定孔，用于和对接的阀体、泵体或者传动箱端面做刚性连接，孔位的同轴度公差需要控制在0.05mm以内，才能保证装配后密封件压缩量均匀，不会出现渗漏问题。端盖四个角位延伸出的带孔凸柱，是用于外部附件的安装固定，比如可以固定压力传感器、管路支架或是接线端子座，凸柱的高度经过精确计算，既保证安装螺丝有足够的啮合长度，又不会因为凸柱过高导致端盖整体重量增加，同时凸柱的位置避开了内部腔体的运动部件行程范围，不会出现内部零件和安装螺丝干涉的问题。

在设计思路上，这类压铸端盖首先要确定和对接腔体的配合止口尺寸，止口的配合公差选用H7/h6的间隙配合，既方便装配时的对位，又能保证径向定位的精度，止口位置需要预留密封槽的安装空间，密封槽的深度根据选用的O型圈线径来确定，一般保证O型圈装配后有15%-20%的压缩量即可，压缩量过大容易导致O型圈永久变形失效，压缩量过小则无法满足密封要求。端盖的壁厚设计要兼顾强度与压铸工艺性，主体壁厚保持均匀，一般设置在2.5-3mm之间，壁厚突变的位置做斜面过渡，避免压铸过程中出现缩孔、缩松的缺陷，各个安装凸柱和主体连接的位置做加强筋过渡，加强筋的厚度不超过主体壁厚的0.7倍，防止连接处出现应力集中，同时也能减少压铸时的材料堆积。

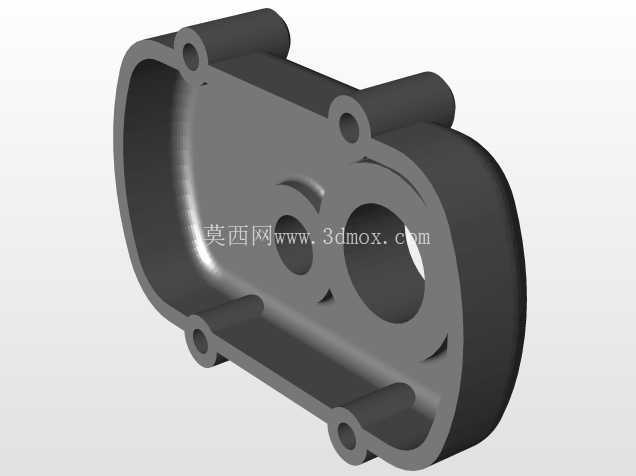

从安装边界来看，该端盖的整体外轮廓尺寸适配小型腔体的安装需求，安装时需要注意端盖背面和腔体内部零件的安全距离，端盖内表面和腔体内最高运动部件的间隙要保留至少1mm的安全余量，避免因为加工误差或者装配误差导致运动部件和端盖发生摩擦。外部安装凸柱的安装孔为通孔设计，选用的固定螺丝长度不能超过凸柱的总高度，防止螺丝过长顶到端盖主体甚至穿透端盖进入腔体内部，造成内部零件损坏。中心大孔的位置如果是用于穿设传动轴，需要在孔位预留油封的安装位置，油封的安装槽要保证粗糙度在Ra1.6以下，避免油封磨损过快导致密封失效；如果中心孔是作为流体通道，则需要在孔口位置做倒角处理，方便管路接头的安装，同时避免孔口的锐边割伤管路密封件。

在实际选型适配的时候，要注意端盖的材质压铸铝合金的特性，这类材质的强度可以满足1.6MPa以下的工作压力需求，如果是更高压力的工况，则需要更换为铸铁或者铸钢材质的端盖，同时相应增加壁厚与螺栓孔的数量。端盖表面的处理一般采用喷塑或者阳极氧化，提升耐腐蚀性能，如果是用于食品或者医疗相关的设备，则需要采用食品级的表面处理工艺，同时保证内表面的粗糙度符合卫生要求，避免物料残留。很多新手工程师在设计这类端盖的时候，容易忽略拔模斜度的设置，压铸零件的外表面拔模斜度一般设置在1°-1.5°，内表面的拔模斜度设置在1.5°-2°，如果拔模斜度设置过小，会导致压铸后脱模困难，零件表面出现拉伤，影响外观与装配精度。另外在螺栓孔的设计上，要注意孔位的边距，螺栓孔中心到端盖边缘的距离不能小于螺栓直径的1.5倍，避免压铸时孔位边缘出现开裂，同时装配时也有足够的空间放置扳手，方便拧紧操作。
