带法兰底座正交通孔机械壳体零件

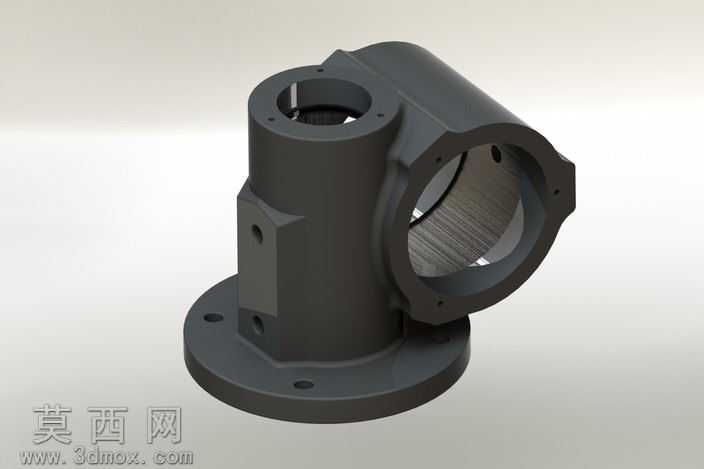

本零件为带法兰底座的正交双通孔机械壳体构件，建模阶段采用参数化特征建模思路完成整体结构搭建，首先以底部圆形安装法兰作为建模基准，绘制法兰外圆轮廓与圆周均布的安装沉孔草图，通过拉伸特征生成带安装孔的法兰底座结构，保证底座安装面的平面度与孔位的位置精度。在法兰底座上方延伸出竖直方向的主筒体结构，主筒体采用薄壁回转特征生成，筒壁预留径向的工艺安装小孔与侧面凸台结构，凸台位置经过尺寸校核，满足后续外接零部件的装配空间需求。与竖直筒体正交布置的水平侧筒体为另一核心装配通道，水平筒体端部设计有带连接孔的法兰凸缘，凸缘端面与筒体内孔保持严格的垂直度要求，筒体内孔做了阶梯孔结构设计，适配不同规格的内嵌装配部件，两个正交筒体的相交位置做了平滑的相贯线过渡处理，避免应力集中问题，同时保证内部流道或装配通道的顺畅性。材质渲染阶段采用哑光深灰铸铁材质效果，模拟实际铸造加工后的金属壳体质感，对筒体内壁做了细微的切削纹理处理，还原机械加工后的内孔表面状态，法兰端面与凸台表面做了轻微的磨砂质感区分，突出不同加工面的工艺差异。整体结构设计兼顾了安装固定、多方向管路或轴类部件连接、侧向辅助元件装配的多重功能，各部位壁厚经过均匀化处理，避免铸造过程中出现缩孔缺陷，安装孔位与连接凸缘的尺寸均按照通用机械装配标准设定，可直接用于机械管路连接、传动部件支撑类场景的装配验证，建模过程中对所有配合面做了公差预留，保证虚拟装配时的干涉检查通过率，渲染阶段采用柔和的工业产品打光方式，清晰呈现零件的结构层次与细节特征，直观展示各部位的结构形态与连接关系。
