四分型汪克尔转子发动机核心传动结构

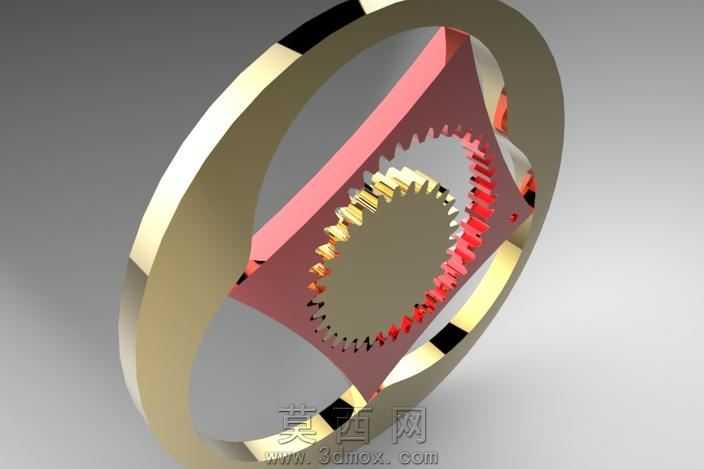

本作品为四分型汪克尔旋转机构的三维建模成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先依据汪克尔机构的运动学原理，确定三角转子的型线方程、内外啮合齿轮的模数与齿数配比，先构建固定的外齿圈基准特征，再以偏心轴的回转中心为参照，完成三角转子基体的曲面造型，确保转子三个弧面与外齿圈内壁的啮合间隙控制在合理公差范围内，保证运动过程中无干涉卡滞。建模过程中对内外齿轮的齿形进行精细化处理，逐齿校验齿廓曲线的连续性，避免出现齿面错位、啮合断点的问题，同时对转子的减重镂空结构、偏心轴的连接定位特征做了还原，保证模型结构与实际工作原理完全匹配。材质与渲染阶段，为外齿圈赋予抛光金属材质，调整金属粗糙度与反射参数，还原金属构件的光泽质感；三角转子主体采用哑光红色工程材质，与金属齿圈形成视觉区分，转子边缘做倒角高光处理，凸显结构的立体层次；内部啮合的小齿轮采用亮面金属材质，强化齿轮传动部分的视觉焦点。渲染时采用三点布光方案，主光源从侧上方投射，勾勒出机构的整体轮廓，辅光源补全暗部细节，避免齿隙、转子镂空区域出现死黑，环境光添加微弱的反射效果，让金属材质的反光更具真实感，最终渲染图清晰展现了机构的装配关系与运动逻辑。设计思路上完全遵循汪克尔机构的工作原理，通过参数化约束保证转子公转与自转的传动比准确，还原了四分型结构的腔体轮廓与转子运动轨迹，所有配合面均按照实际装配要求预留合理间隙，既保证模型的视觉展示效果，也能为原理验证、结构教学提供准确的三维参照，清晰呈现旋转式动力机构区别于往复式结构的核心传动特点。
