A型握力器健身器材三维结构设计

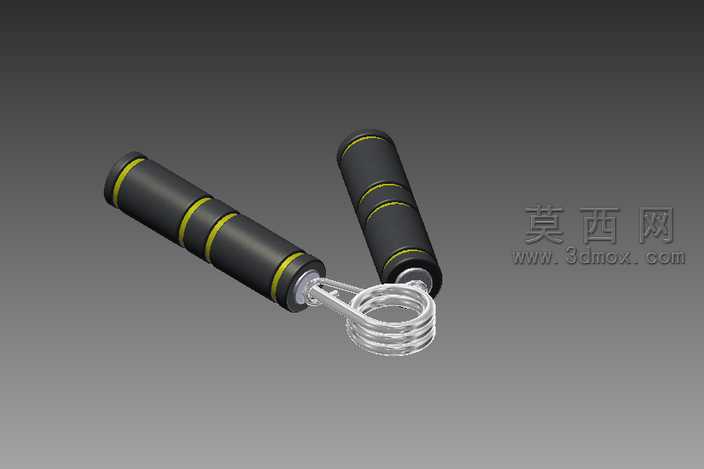

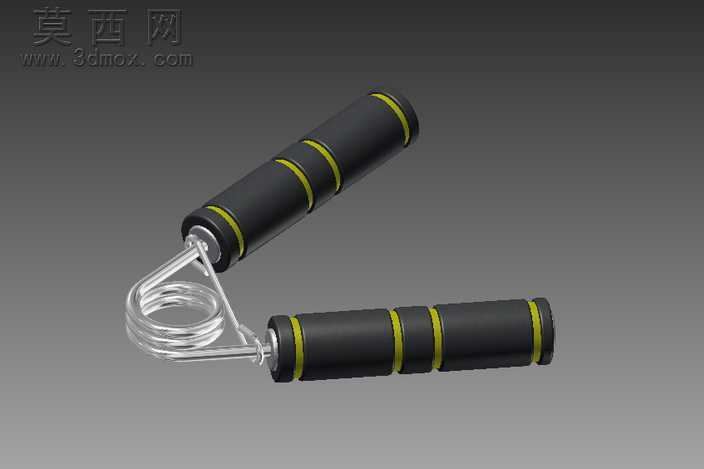

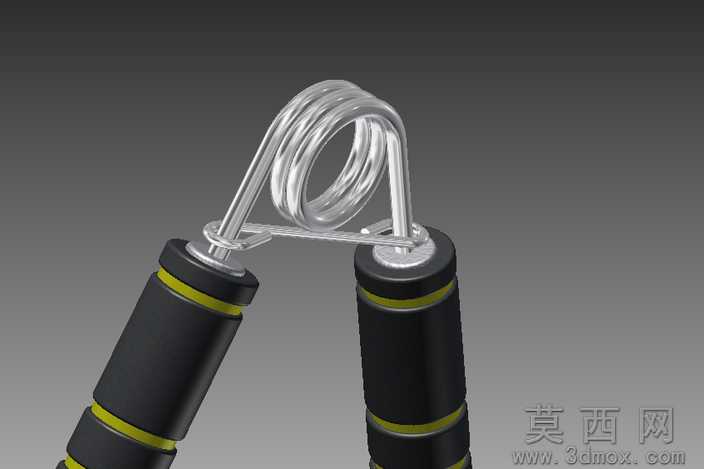

本作品为A型弹簧握力器的三维数字化模型，建模过程中首先对握力器的整体功能结构进行拆解，将其划分为握持手柄、扭力弹簧、连接转轴三个核心功能模块，遵循工业健身器材的人机工程设计规范开展建模工作。建模阶段先绘制手柄的截面轮廓草图，通过拉伸、倒角等基础特征命令生成手柄基体，针对手柄表面的防滑环槽结构，采用环形阵列命令完成等距分布的凹槽特征，保证凹槽的深度、宽度符合实际产品的防滑握持需求，同时对手柄的边缘做圆角过渡处理，避免尖锐棱角在使用过程中造成磕碰损伤。针对核心的扭力弹簧部件，先绘制螺旋线作为扫描路径，匹配弹簧丝直径的圆形轮廓完成弹簧主体的扫描建模，再对弹簧两端的连接支脚做折弯处理，精准还原弹簧支脚与手柄嵌合部位的卡扣结构，确保弹簧与手柄装配后可实现稳定的扭力回弹效果。连接转轴部位采用同轴心配合约束，将两个手柄与弹簧支脚进行装配定位，添加角度限位配合模拟握力器的开合行程，还原真实产品的活动范围，避免出现装配干涉、活动超程的问题。材质渲染阶段，手柄主体赋予哑光黑色橡塑材质，调整材质的粗糙度参数模拟防滑泡棉的磨砂触感，手柄表面的装饰环赋予亮黄色硬质塑料材质，通过色彩对比提升产品的视觉辨识度；弹簧部件赋予抛光金属材质，添加轻微的反射效果还原镀锌弹簧的金属质感，转轴部位做同色系金属材质处理，保证整体材质风格统一协调。设计过程中充分考量握力器的实际使用场景，手柄的长度、直径参数均参考成年人群的手掌尺寸范围设定，弹簧的扭力参数匹配常规家用健身的训练强度需求，整体结构无多余冗余部件，在保证结构强度的前提下控制整体重量，兼顾使用手感与产品耐用性。模型完成后通过干涉检查工具验证所有活动部件的运动路径，确认开合过程中无部件碰撞、卡滞问题，各连接部位的配合间隙符合实际产品的生产装配公差要求，可直接用于产品结构展示、健身器材设计参考以及3D打印原型制作等场景。
