ESP8266搭配MG996R舵机的WiFi云控装置

　　这套基于ESP8266模块与MG996R舵机构建的WiFi控制执行装置，核心面向小型物联网执行端、教学实验验证、简易远程动作机构的开发场景，在创客原型验证、小型智能家居动作单元、学生电子设计实训场景中有着极高的适配性，能够帮助开发者快速完成远程舵机控制的逻辑验证，省去从零搭建硬件电路、调试通信链路的重复工作。

　　从实际用途来看，这套装置可以直接作为小型远程开关、简易机械臂单关节驱动、云台角度调整、风门挡板控制的执行核心，只需要完成对应WiFi网络的配置，就可以通过局域网或者公网向模块发送角度控制指令，驱动MG996R舵机完成0到180度范围内的角度偏转，带动连接的负载完成指定动作。MG996R舵机本身具备大扭矩输出特性，在6V供电下可以提供足够的扭力带动轻质负载动作，金属齿轮组的结构也能保证反复动作下的传动可靠性，不会因为频繁正反转出现齿轮打齿、传动间隙过大的问题，适合需要长期反复调整角度的应用场景。

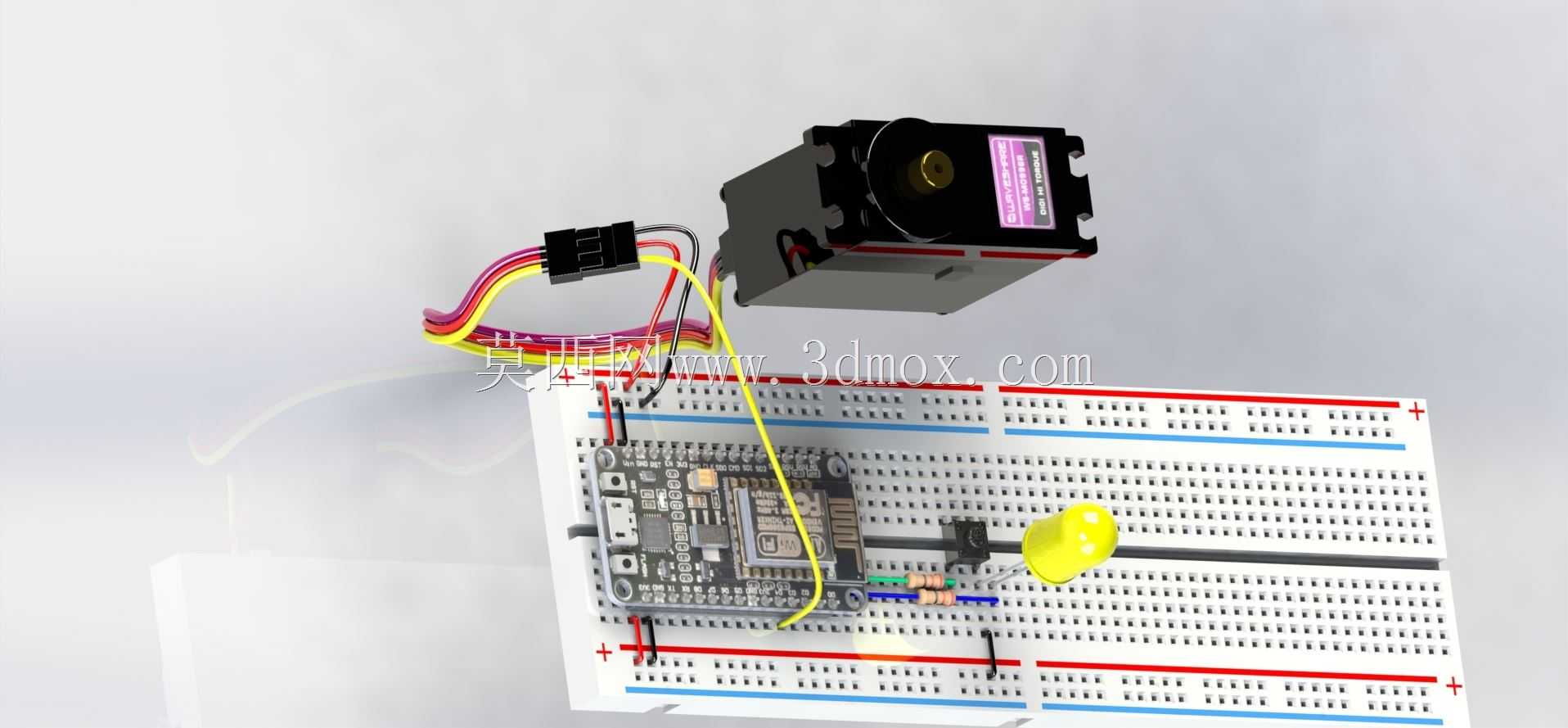

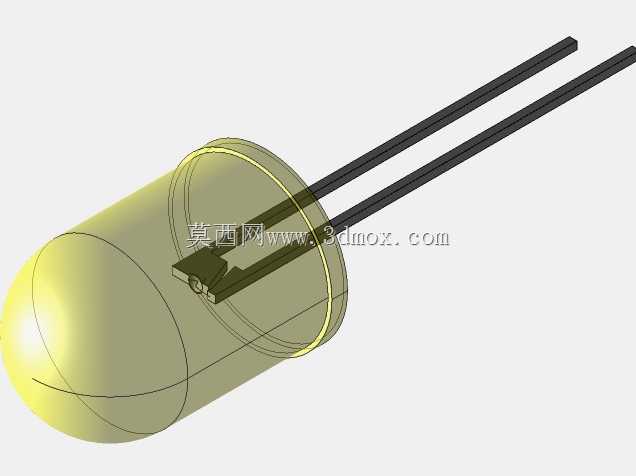

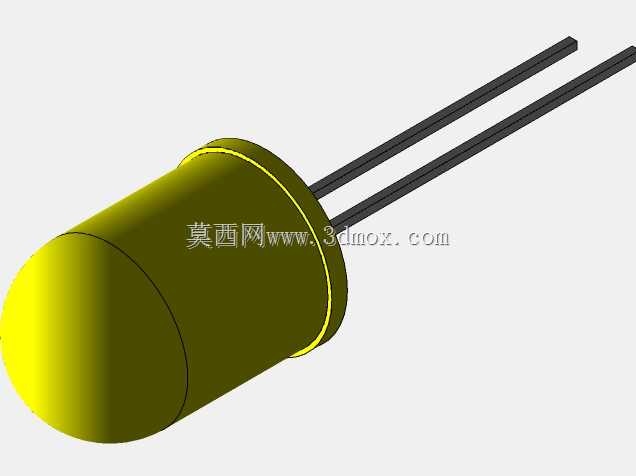

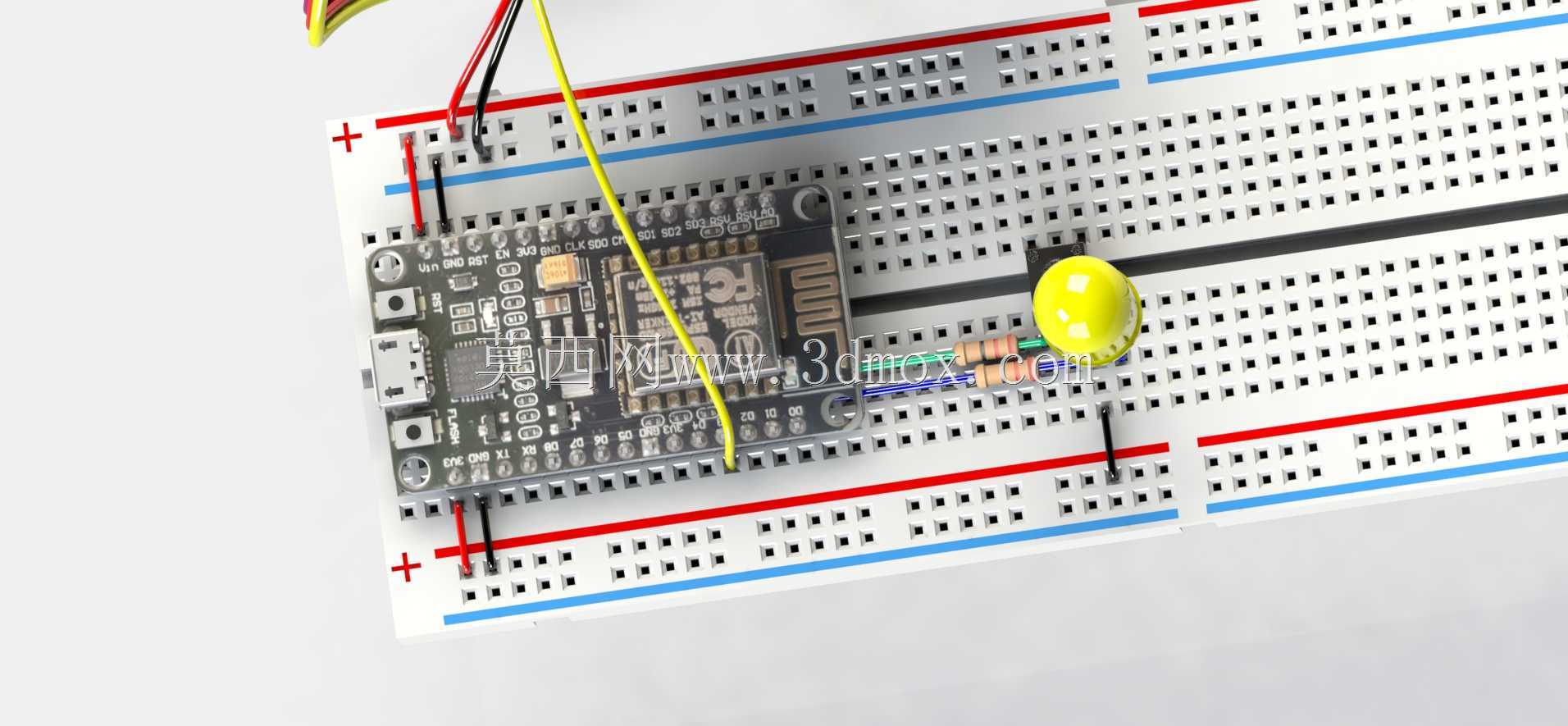

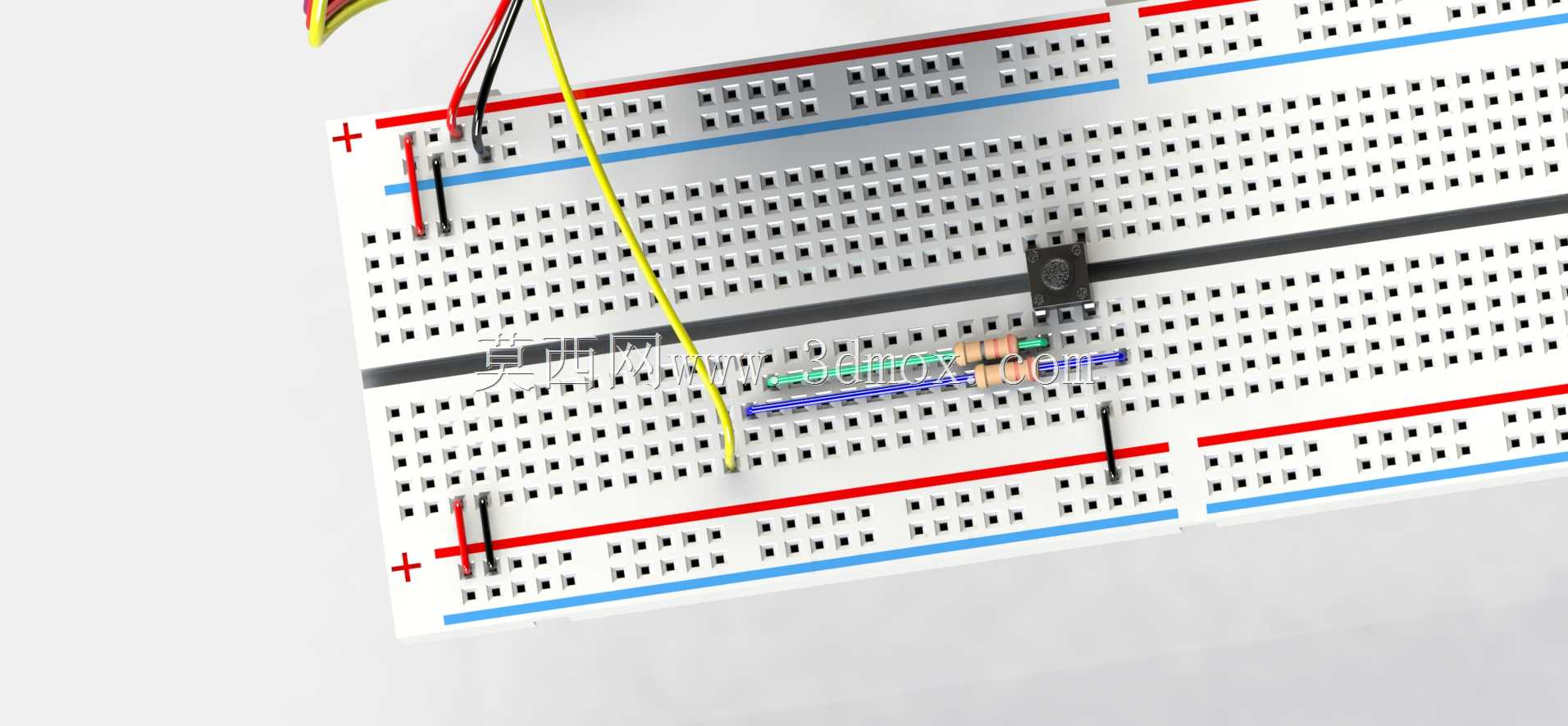

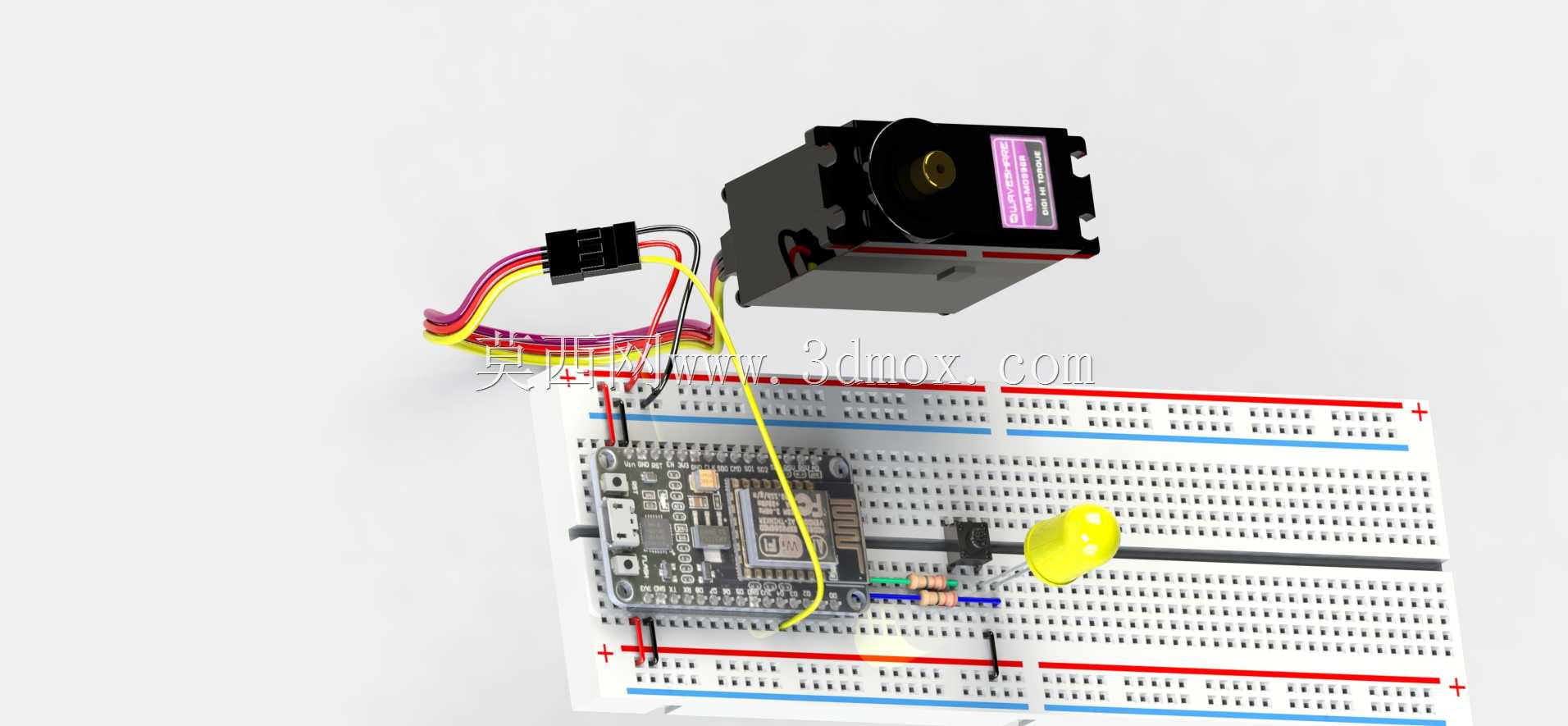

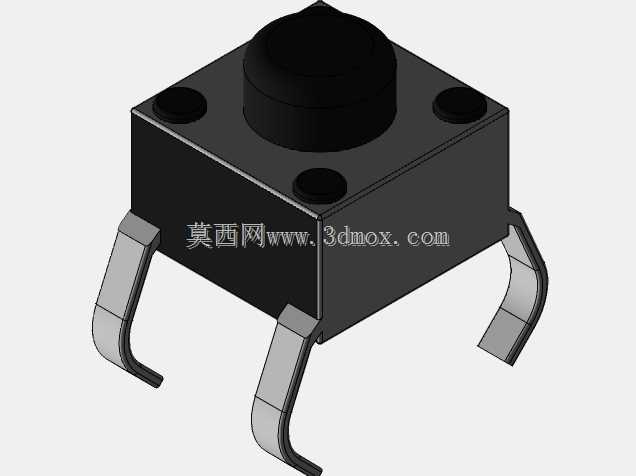

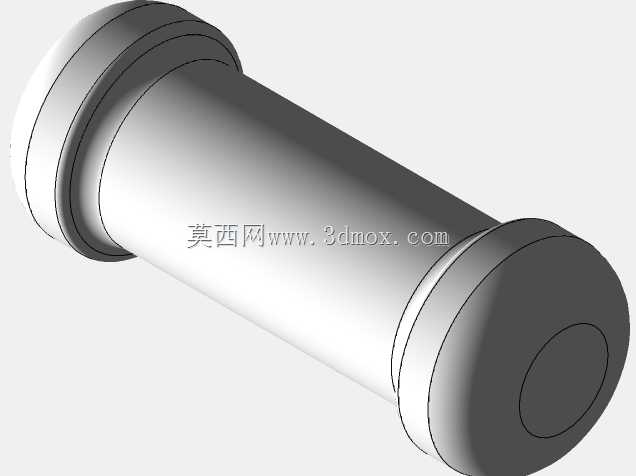

　　在功能特性上，这套装置将ESP8266的WiFi通信能力与舵机的PWM角度控制能力做了完整整合，面包板上的接线已经完成了电源共地、信号引脚连接、状态指示电路的搭建：板载的黄色LED可以作为装置联网状态、指令接收状态的指示元件，配套的限流电阻保证LED工作在安全电流范围内，不会因为过流烧毁元件；舵机供电与模块供电做了分离设计思路预留，实际部署时可以根据舵机负载情况单独给舵机接入大电流电源，避免舵机启动时的电压跌落影响ESP8266模块的稳定运行，防止出现模块重启、通信断连的问题。

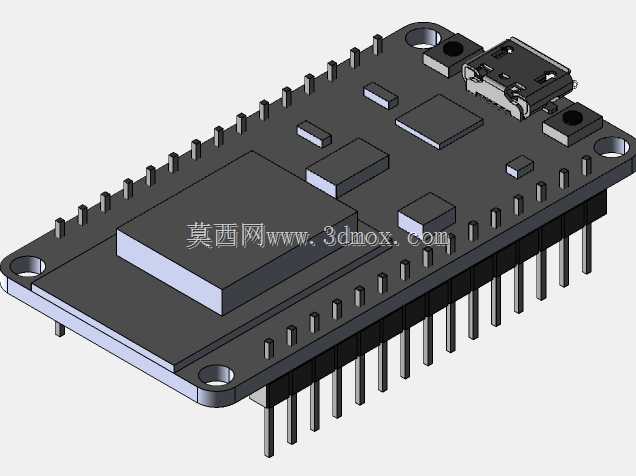

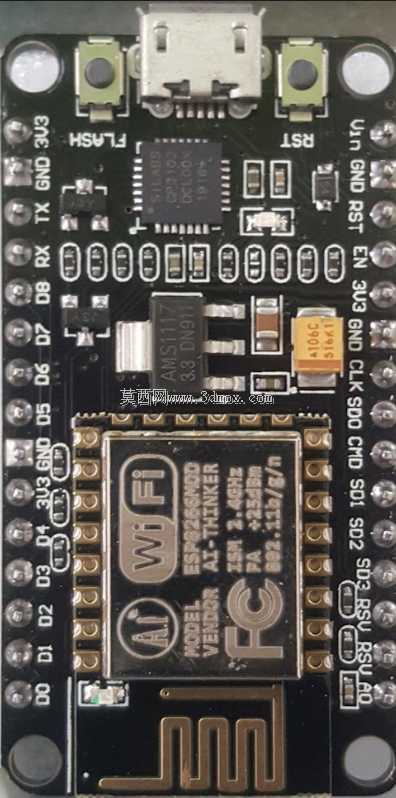

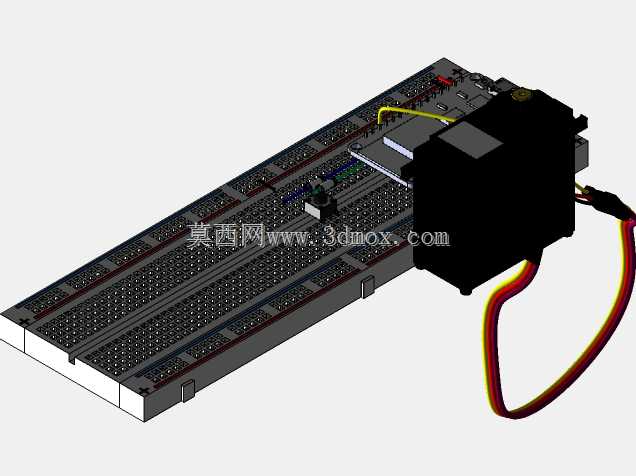

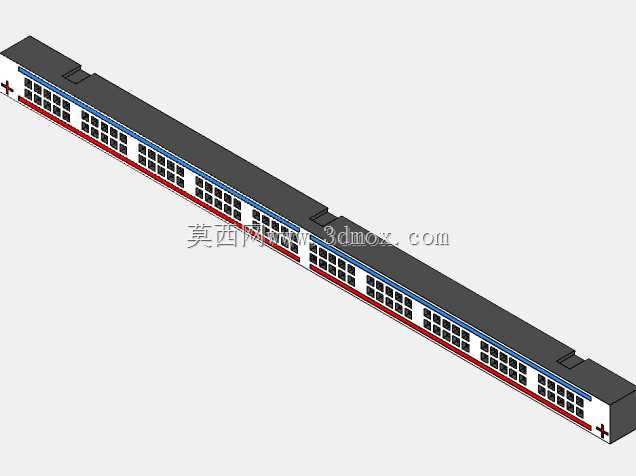

　　设计思路上，这套方案优先考虑了原型验证阶段的易调试性，采用面包板搭建电路的形式，开发者可以根据实际需求快速更换引脚接线、增减外围元件，不需要提前制作印刷电路板就可以完成功能验证；ESP8266模块的引脚全部引出到面包板接线区，除了舵机控制引脚之外，剩余的IO口都可以外接其他传感器、执行元件，方便后续扩展更多功能，比如接入温湿度传感器实现环境参数采集、接入继电器实现大功率设备的开关控制。舵机的安装位预留了标准舵机安装孔位，实际组装时可以通过M2或者M3螺丝直接将舵机固定在支架上，不需要额外做安装位的适配修改。

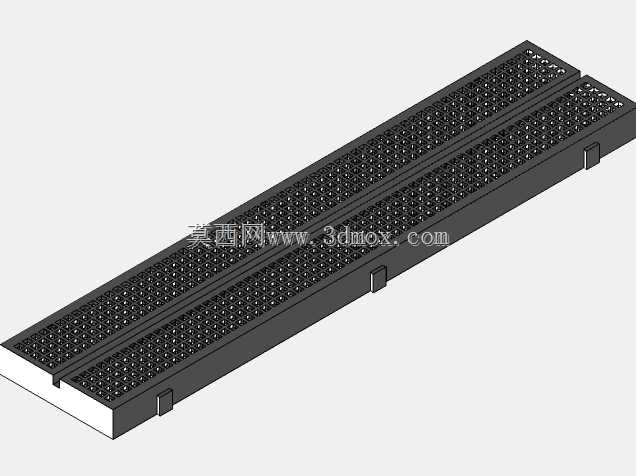

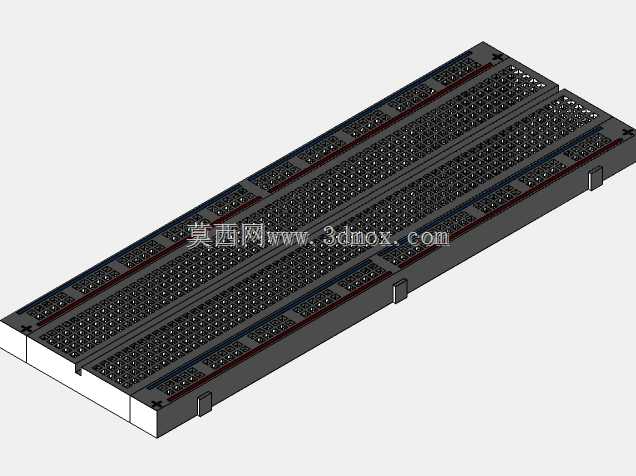

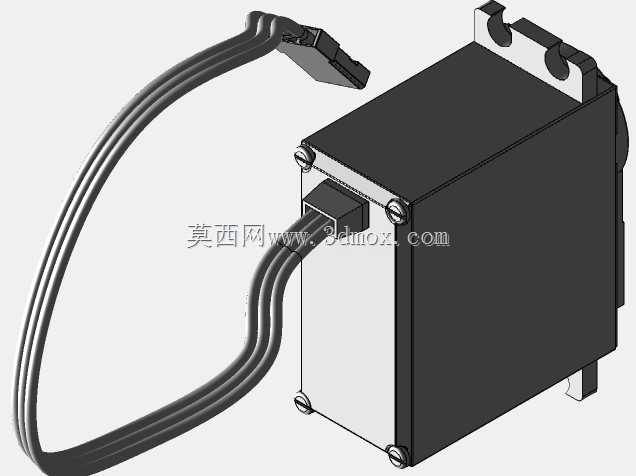

　　从安装边界与尺寸参数来看，整套面包板电路的占用尺寸和标准半尺寸面包板一致，长度大概在85mm左右，宽度在55mm左右，部署时只需要预留出对应的平面安装空间即可；MG996R舵机的外形尺寸为40mm20mm36mm左右，舵机输出轴的中心高度距离安装底面约29mm，搭配舵盘使用时，输出端的转动半径需要根据所选舵盘的尺寸预留足够的活动空间，避免舵机转动时和周边结构件发生碰撞干涉。舵机的引出线长度约150mm，足够在面包板周边完成接线，不需要额外延长接线就可以完成原型搭建，如果实际部署时舵机和控制板距离较远，也可以通过杜邦线延长信号与电源线，注意电源线的线径需要满足舵机的峰值电流要求，避免线损过大导致舵机扭力不足。

　　在实际调试过程中，需要注意舵机的角度校准，首次上电时需要给舵机发送中位信号，再安装舵盘，保证舵机的转动范围和控制指令的角度范围一一对应，避免出现舵机堵转、超出物理转动角度损坏内部齿轮的问题。ESP8266模块的天线区域需要避开金属遮挡，保证WiFi信号的强度，避免因为信号弱出现控制延迟、指令丢失的问题。整套装置的供电电压需要保持稳定，ESP8266模块的供电电压需要稳定在3.3V，舵机的供电可以根据实际负载需求选择4.8V到7.2V之间的电压，注意共地处理，保证控制信号的参考电平一致，避免出现信号识别错误导致舵机乱转的问题。
