多接线位大电流汇流母线接线端子排

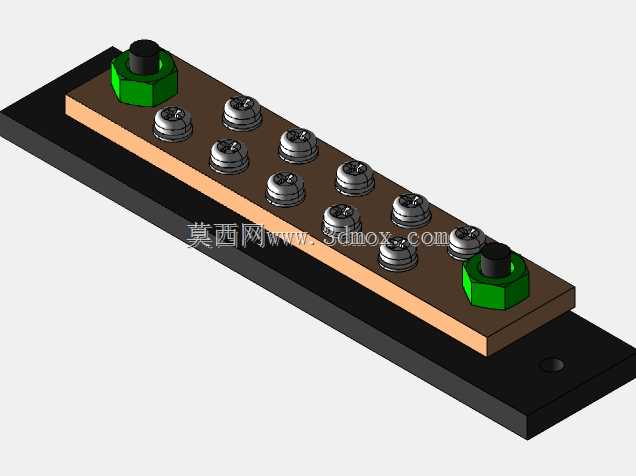

　　在低压配电、设备电控柜内部布线、工业控制模组接线场景中，这类汇流接线结构是解决多回路导线集中接驳、分线汇流的核心部件，区别于零散的单个接线端子，它将多个接线位集成在同一绝缘基座上，既能够缩减柜内零散接线占用的安装空间，也能让布线走向更规整，降低后期线路排查、维护的操作难度。从实际使用场景来看，这类结构常应用在直流电源分线、小功率电机控制回路接线、传感器信号集中汇接、蓄电池组并联接线等场景中，两端的大尺寸锁紧接线位主要用于接入主干进线，中间排布的多组小规格接线位则对应各个分支回路的出线，实现单路主干输入到多路分支输出的电流分配，同时保证各接线点位的接触电阻稳定，避免长期通电过程中出现局部接头发热、接触不良的问题。

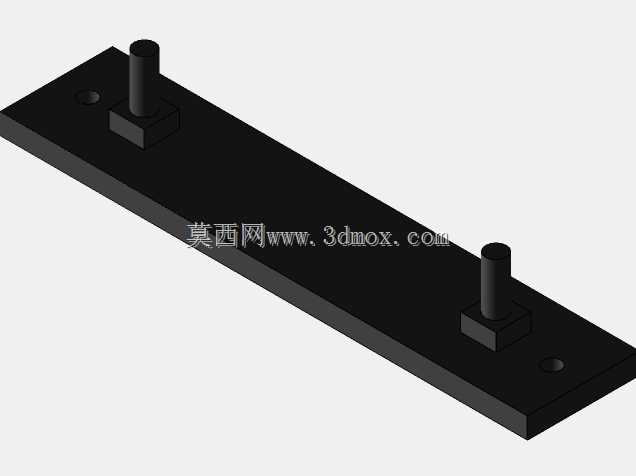

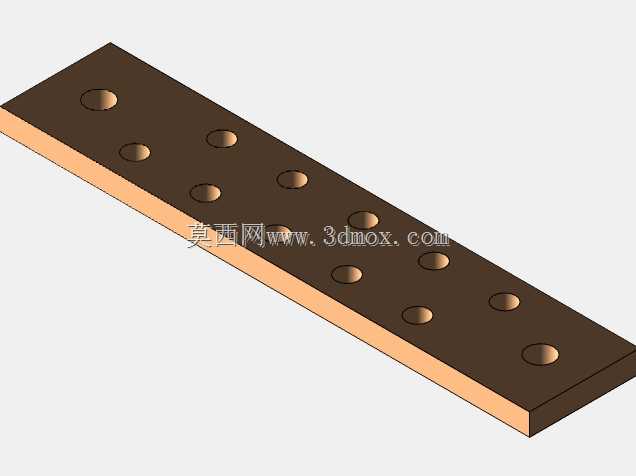

　　设计过程中首先要考虑的是绝缘基座的耐温与绝缘性能，基座采用分层结构设计，底层为硬质绝缘安装板，预留了沉头安装孔位，可直接通过螺栓固定在电控柜的安装梁或者绝缘安装板上，安装时需要注意安装面的平面度，避免基座固定后出现翘曲导致接线端子受力不均；中间层的载流基体采用导电性能优异的铜质基材加工，表面做镀镍处理，既能够降低接触电阻，也能防止长期使用过程中基材氧化导致导电性能下降，所有接线位的螺纹孔都采用统一规格加工，保证配套的锁紧螺丝能够通用，降低现场维护的配件储备难度。

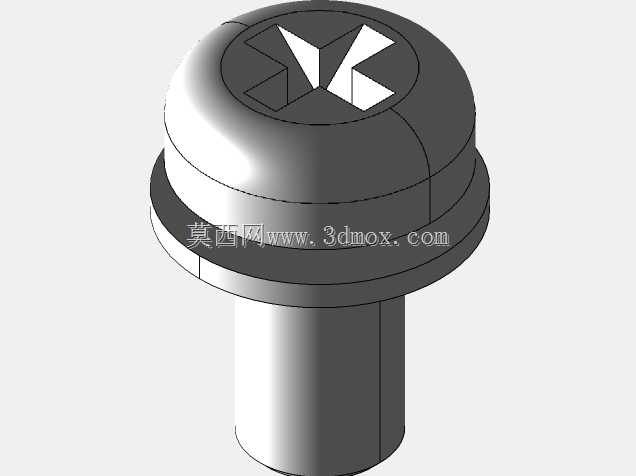

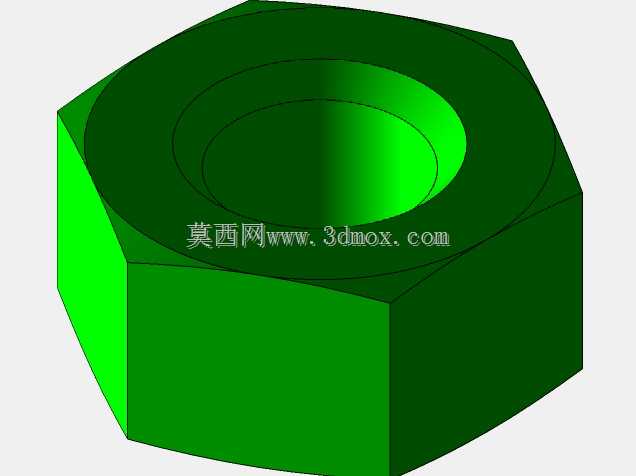

　　接线位的排布采用等间距错位布局，相邻两个接线位之间预留了足够的操作空间，使用常规十字螺丝刀或者内六角扳手锁紧导线时，不会出现工具磕碰相邻接线位的问题，两端的大接线位采用六角螺母加垫片的锁紧结构，可适配线径更大的主干线缆，锁紧时垫片能够增大线缆接头与载流基体的接触面积，避免大电流通过时出现局部压降过大的问题。中间的每一个分支接线位都配套了独立的锁紧螺丝，螺丝头部做了防滑处理，压接导线时不需要额外加装垫片，直接将剥好的线芯插入接线孔后锁紧螺丝即可完成固定，单孔可容纳1-2根同规格的细导线接入，满足现场多线并接的需求。

　　安装边界方面，整个组件的长宽尺寸适配常规电控柜内的标准安装间距，安装孔的中心距符合通用配电组件的安装规范，不需要额外定制安装支架即可直接替换同规格的老旧接线排；整体高度控制在较低的范围内，安装后不会遮挡柜内其他元器件的操作空间，也不会影响柜内走线槽的盖板闭合。载流基体与底层安装板之间采用嵌入式固定结构，不需要额外的紧固件即可实现载流部分与安装底板的牢固结合，同时保证载流部分与安装面之间有足够的绝缘距离，即使安装面为金属材质，也不会出现漏电、短路的风险。

　　从结构可靠性角度考虑，所有金属部件都做了防锈处理，在湿度较高的工业车间环境中使用也不会轻易出现锈蚀问题，接线螺丝的锁紧力矩做了适配设计，既能够保证导线压接牢固，不会因为设备运行过程中的振动出现导线松脱，也不会因为锁紧力过大压伤线芯，导致导线有效载流面积下降。绝缘基座的材料选用阻燃级别的工程塑料，即使出现接线部位异常打火的情况，也不会引燃基座造成火情蔓延，满足低压配电设备的阻燃安全要求。在实际选型使用时，需要根据各回路的额定电流总和匹配对应载流量的规格，接入主干线时要确认线缆的载流量满足总电流要求，分支回路接线时要将线芯完全插入接线孔内，避免裸露的线芯外露造成相邻回路短路，固定安装时要保证四个安装点的锁紧力度均匀，避免基座受力不均出现开裂。
