西德福型SAE61对开式法兰夹结构

　　在中高压液压系统的管路布设场景中，SAE标准法兰连接是大管径管路对接的主流方案，这类对开式法兰夹是法兰连接副里的核心压紧构件，常见于工程机械液压泵站、冶金设备液压管路、船舶液压系统、风电液压站的管路对接位置，适配SAE 61系列法兰的安装尺寸，用来配合法兰头、密封圈完成管路端部的刚性压紧密封，相比螺纹连接的大管径接头，法兰夹结构能承受更高的系统压力，同时具备更好的抗振动、抗管路冲击性能，在频繁启停、带压力冲击的液压回路中能长期保持密封可靠性，避免管路渗漏问题。

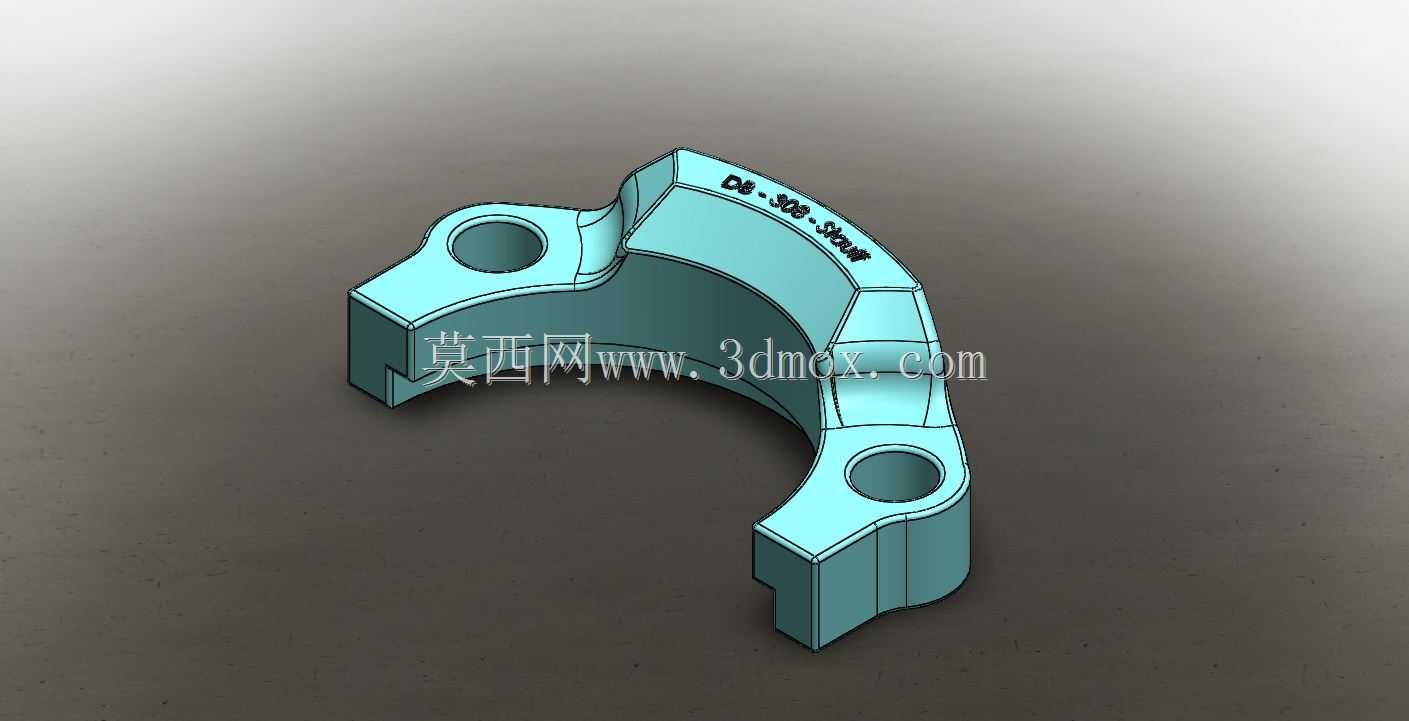

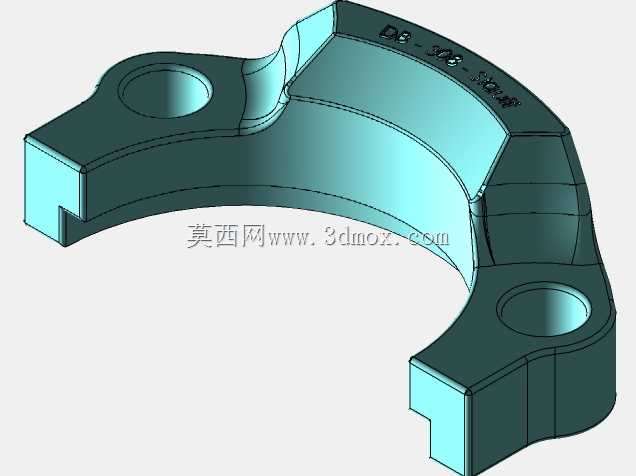

　　这款对开法兰夹采用分体两半式结构，两个对称的半环构件拼合后形成完整的法兰压紧环，内侧的弧形槽刚好卡入SAE法兰头的定位凸台位置，两端的螺栓孔用来穿装锁紧螺栓，通过螺栓预紧力将两个半环拉紧，把对接的两个法兰端面紧紧压合在中间的密封垫片上，实现管路的连通密封。设计时首先要匹配SAE 61法兰的标准安装尺寸，内侧弧形面的曲率半径要和对应规格法兰头的卡接槽直径完全吻合，保证装配后法兰夹不会出现径向窜动，压紧力能均匀作用在法兰端面上，避免局部压应力过大导致垫片损坏或者密封面压偏渗漏。两端的安装耳位置做了加厚处理，螺栓孔的位置度公差控制在±0.1mm以内，保证两个半环拼合后螺栓孔能完全对中，穿装螺栓时不会出现别劲的情况，避免螺栓受附加剪切力影响连接强度。

　　从安装边界来看，这类法兰夹的外侧轮廓做了圆弧过渡处理，没有尖锐的凸起棱角，在管路密集布设的阀组区域安装时，不会和相邻的管路、阀件产生干涉，安装时不需要额外预留过大的操作空间，只要能满足螺栓拧紧的扳手空间即可。法兰夹的厚度方向尺寸匹配对应压力等级的法兰压紧行程，当螺栓达到额定预紧扭矩时，两个半环的拼合面刚好保留微小的间隙，保证密封垫片被压缩到合理的压缩量，既不会因为压缩量过大导致垫片永久变形失效，也不会因为压缩量不足导致密封面渗漏。法兰夹表面的标识区域直接模压了规格型号，在设备维护、管路检修时能快速识别法兰规格，不需要反复测量尺寸就能匹配对应的密封件和连接螺栓，降低现场维护的出错概率。

　　在实际选型应用中，这类对开法兰夹相比整体式法兰环，安装维护的便利性提升非常明显，当需要更换管路密封件或者拆卸某一段管路时，不需要把整段管路从端部串装法兰环，只要松开两个法兰夹的螺栓，拆开两半法兰夹就能完成法兰副的拆卸，尤其适合已经布设完成的固定管路改造、检修场景，大幅降低管路维护的拆装工作量。设计建模时，两个半环的拼合面做了精准的贴合处理，拼合后内侧的卡接槽没有错位台阶，避免装配后卡接槽和法兰凸台之间出现局部应力集中，长期受压力冲击时出现法兰夹开裂的问题。螺栓孔的端部做了沉孔处理，螺栓头和螺母安装后能完全沉入沉孔内，不会突出法兰夹表面，避免和周边构件发生刮碰，同时也能让螺栓的压紧力更均匀地作用在安装耳上，避免安装耳局部受载过大出现断裂。

　　针对液压系统常见的压力脉动、管路振动工况，法兰夹的整体结构做了等强度优化，在弧形段和安装耳的过渡位置做了圆角加强，避免应力集中导致的疲劳断裂，在31.5MPa额定工作压力的液压回路中，能长期承受管路的轴向拉力、径向振动载荷，不会出现结构变形或者连接松动的问题。建模过程中对各个配合面的公差做了合理设定，卡接槽的尺寸公差取H8，保证和法兰凸台之间的间隙在合理范围，既不会因为间隙过大导致法兰定位偏移，也不会因为间隙过小导致装配困难。两个半环的结构完全对称，加工时可以采用同一份工装夹具完成加工，降低生产制造的成本，装配时也不需要区分方向，现场安装时能快速拼合，提升装配效率。
