V6发动机用同步带轮结构设计

项目分类:通用机械零部件 发布时间:2024-05-24 ID:753641
  • V6发动机用同步带轮结构设计
  • V6发动机用同步带轮结构设计
  • V6发动机用同步带轮结构设计
  • V6发动机用同步带轮结构设计
  • V6发动机用同步带轮结构设计
  • V6发动机用同步带轮结构设计
  • V6发动机用同步带轮结构设计
  • V6发动机用同步带轮结构设计

  这款同步带轮是为V型六缸发动机前端轮系开发的传动部件,在整机动力传输链路里承担正时传动或者附件驱动的扭矩传递作用,区别于普通平皮带轮,带齿结构可以完全杜绝传动打滑,保证配气相位或者附件转速与曲轴输出端的严格同步,这一点对于V6这类多缸高转速发动机来说至关重要,一旦传动滑移导致配气错位,轻则动力输出异常、油耗飙升,重则可能出现气门撞击活塞的严重机械故障。

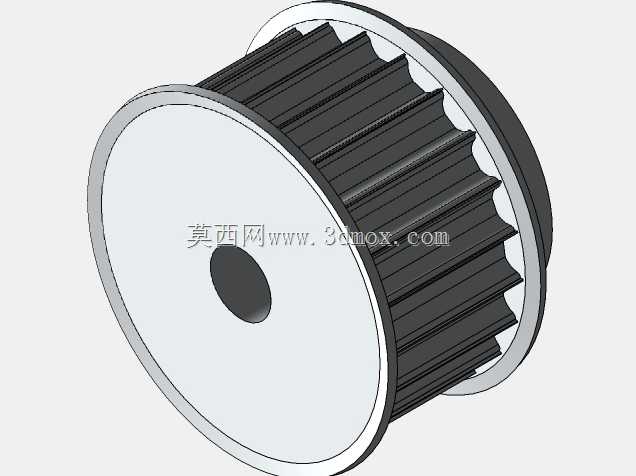

  从结构设计来看,这款带轮采用了双侧挡边的一体式结构,挡边高度略高于带齿顶面,能够在皮带高速运转过程中限制皮带的轴向窜动,避免皮带跑偏脱轮,很多早期的发动机附件轮系故障里,有近三成是因为带轮挡边设计不足导致皮带脱出,直接造成水泵、发电机这类附件停转,引发发动机过热或者供电中断的问题。带轮的轮毂部分做了阶梯式设计,中心的通孔用于与安装轴配合,孔的公差带一般选H7级,既可以保证装配时的顺畅度,又能控制配合间隙避免运转时出现偏心抖动,轮毂端面的安装孔位是按照对应发动机的安装轴系坐标设计的,安装时需要保证带轮的径向跳动量控制在0.1mm以内,端面跳动不超过0.15mm,否则会加剧皮带的偏磨,缩短皮带使用寿命。

  带齿的齿形采用的是通用圆弧齿廓,这种齿形和梯形齿相比,齿根应力集中更小,承载能力更强,运转时的啮合噪音更低,适合发动机舱这种高温、高转速的工作环境,齿面的粗糙度需要控制在Ra1.6以下,过于粗糙的齿面会加速皮带齿部的磨损,过于光滑则容易在啮合时出现打滑异响。带轮的主体材质一般选用45号钢或者高强度铝合金,钢制带轮多用于正时传动这类大扭矩传递场景,表面做发黑处理提升防锈能力,铝合金带轮则多用于附件驱动,能够降低前端轮系的整体转动惯量,提升发动机的响应速度。

  在实际安装边界上,这款带轮的轴向总宽度需要匹配对应皮带的宽度,一般比皮带宽度宽出2-3mm,给皮带的热胀冷缩和小幅轴向位移留出余量,径向尺寸则是根据传动比计算得出,要保证和曲轴带轮、凸轮轴带轮或者附件带轮的中心距符合发动机前端轮系的布局要求,中心距过小会导致皮带包角不足,传动能力下降,中心距过大则会让皮带在运转时出现上下拍振,增加噪音和皮带的疲劳损耗。设计时还需要考虑带轮的动平衡等级,因为发动机工作转速范围宽,最高转速往往能达到六千转以上,带轮的动平衡精度需要达到G6.3级,避免高转速下出现离心振动,传递到发动机缸体上引发整机共振。

  从应用场景来说,这类带轮除了用在V6发动机的正时系统和附件驱动系统上,同结构的改型产品也可以用在其他需要精确同步传动的工业设备上,比如自动化生产线的输送轴传动、机床的主轴进给传动等,只要调整对应的齿数、内孔尺寸和安装孔位,就可以适配不同的传动需求。在建模过程中,需要重点保证齿形的参数精度,齿距偏差要控制在0.02mm以内,否则啮合时会出现卡滞或者齿面受力不均的问题,挡边的圆角处理也不能忽略,挡边与带齿衔接处的R角可以减少皮带侧边的磨损,避免皮带出现早期开裂。另外,带轮的轮毂部分做了减重设计,在保证结构强度的前提下去除了多余的材料,既降低了零件自重,也减少了转动惯量,对于提升发动机的油门响应有一定帮助,减重槽的位置要经过强度校核,保证在最大传递扭矩下不会出现轮毂开裂或者变形的情况,毕竟发动机急加速时,带轮需要瞬间承受较大的冲击扭矩,如果结构强度不足,很容易出现断齿或者轮毂碎裂的故障。
