V6发动机用进排气控制凸轮轴结构

　　在乘用车V型六缸动力总成的配气机构开发环节，凸轮轴是决定缸内进排气时序、气门升程曲线的核心传动部件，直接影响发动机的充气效率、怠速稳定性与全工况动力输出特性。该凸轮轴采用整体式合金钢结构设计，沿轴向依次布置对应六个气缸的进排气凸轮型线单元，相邻凸轮单元之间设置轴颈支撑结构，匹配缸盖凸轮轴轴承座的安装定位基准，轴端预留正时传动系统的连接接口，可适配正时链条或正时皮带的传动布局，满足V6发动机90度或60度气缸夹角的配气相位匹配要求。从实际装车应用场景来看，这类凸轮轴主要搭载于3.0L-4.0L排量区间的V6自然吸气或涡轮增压发动机，覆盖中高端乘用车、轻型商用客车的动力配置需求，工作过程中随曲轴正时传动系统以1:2的传动比持续旋转，

　　通过凸轮型面与气门挺柱、摇臂的接触传动，精准控制每个气缸进排气门的开启时刻、开启持续时长与最大升程，保证各缸进气充分、排气彻底，同时配合可变气门正时系统的调节范围，可兼顾低转速扭矩输出与高转速功率储备的平衡。设计过程中，凸轮型线的修正是核心环节，需要结合配气机构的运动学仿真结果，优化凸轮缓冲段、工作段的型面曲率，避免气门开启关闭过程中出现冲击、飞脱现象，同时降低凸轮与挺柱接触副的接触应力，减少长期运转过程中的磨损量；轴颈的直径设计需要兼顾支撑刚度与缸盖布置空间，轴颈表面的粗糙度、圆度公差需要满足高速旋转的动平衡要求，整轴加工完成后需要进行动平衡校正，控制剩余不平衡量在允许范围内，避免发动机高转速运转时出现配气机构振动、异响问题。

　　从安装边界来看，该凸轮轴的轴向总长度匹配V6发动机单列气缸盖的轴向安装空间，各凸轮的周向相位角严格对应各缸的做功间隔角，轴颈的同轴度公差需要控制在0.02mm以内，保证安装后转动顺畅无卡滞；轴端的正时安装标记与凸轮轴位置传感器信号轮集成设计，可向ECU反馈实时凸轮轴相位信号，支撑喷油、点火正时的精准控制。不同于直列发动机的凸轮轴布局，V6发动机的凸轮轴分左右两列布置，该结构对应单列气缸的凸轮轴设计，其凸轮型线的相位设置需要匹配对列气缸的做功顺序，保证整机运转的平顺性；凸轮表面采用淬火处理提升表面硬度，硬度值达到HRC55-62，可承受长期与挺柱摩擦副的接触载荷，轴颈部位设置润滑油道通孔，与缸盖主油道连通，运转过程中可实现压力润滑，

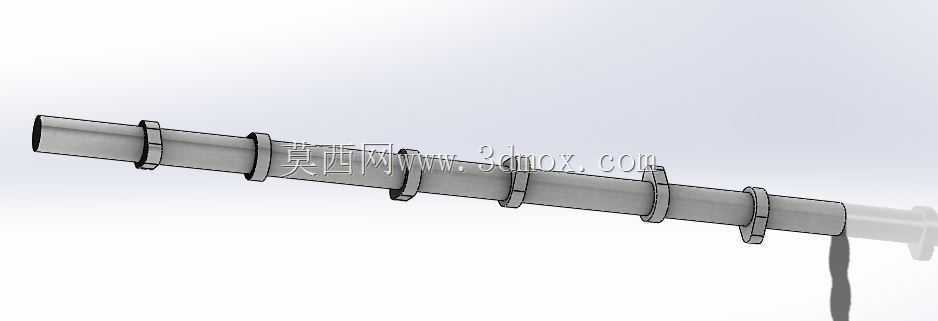

　　在凸轮与挺柱接触表面形成稳定油膜，降低摩擦损耗与磨损速率。在三维建模过程中，需要严格还原每个凸轮的型线坐标点，保证型面的连续性，同时对轴颈、凸轮过渡圆角、油道孔等细节特征进行精准建模，为后续的运动学仿真、有限元强度校核、加工工艺编制提供准确的数字模型基础；建模时需要重点关注各凸轮之间的轴向间距、相位角偏差，避免出现装配后气门运动干涉、配气相位错位的问题，同时对轴端的连接结构、密封环槽等附属特征进行完整还原，保证模型与实际量产零件的结构一致性，可直接用于教学演示、结构方案评审、逆向开发参考等场景。
