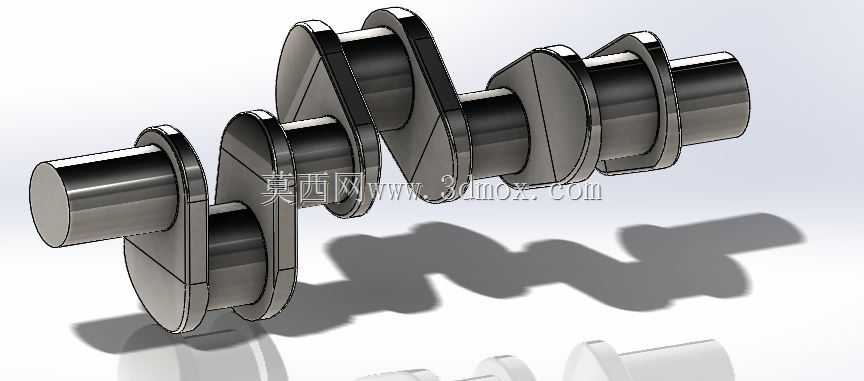

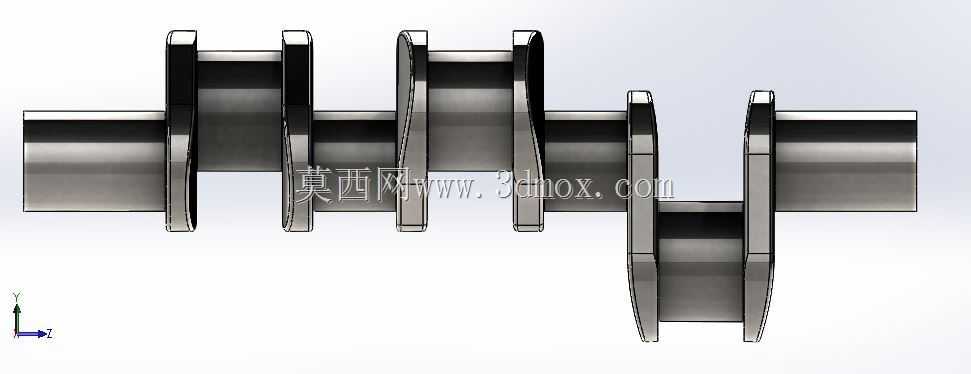

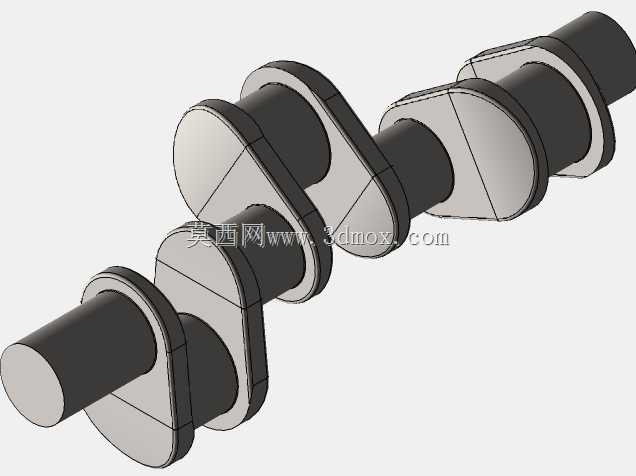

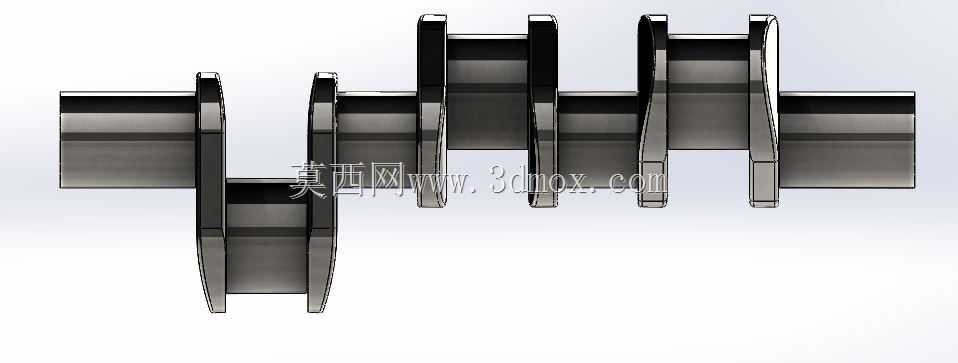

V6发动机配套曲轴结构三维数模

　　在乘用车V型六缸动力总成的开发流程里，曲轴是承接活塞往复运动、转化为旋转扭矩输出的核心承载部件，这款适配V6机型的曲轴，在结构设计阶段就充分匹配了V6机型60°夹角的气缸布局特性，从根源上平衡一阶、二阶往复惯性力，降低整机运行过程中的振动传递。从实际装车场景来看，这类曲轴主要搭载在中大排量乘用车、轻型商用动力单元上，既要承受燃烧室爆燃产生的周期性冲击载荷，还要在数千转的持续运转中保持轴颈的形位公差稳定，避免轴瓦偏磨、油封泄漏等常见故障。

　　设计过程中首先确定的是曲柄销的偏移角度，针对V6机型每两缸共用一个曲柄销的布局特点，相邻曲柄销的夹角设置为120°，保证各缸点火间隔均匀，让动力输出的平顺性达到最优；主轴颈的直径设计兼顾了刚性与轻量化需求，过粗的轴颈会增加曲轴旋转惯量、提升摩擦损耗，过细则无法承受高负荷下的弯曲载荷，这款曲轴的主轴颈与连杆轴颈都做了高频淬火处理的结构预留，表面硬度可以满足长期高负荷运转的耐磨要求。曲轴的平衡块布局经过了反复的质心配平计算，每个平衡块的扇形轮廓都对应抵消相邻曲柄连杆机构的往复惯性力，不需要额外加装过度厚重的平衡块就能达到动平衡精度要求，既控制了曲轴整体重量，也减少了曲轴箱内部的运转风阻。

　　从安装边界来看，曲轴的轴向定位依靠中间主轴颈两侧的止推面实现，安装时需要保证止推片的间隙在合理区间，既要限制曲轴运转时的轴向窜动，也要预留热胀冷缩的伸缩余量；前端的轴颈结构预留了正时齿轮、皮带轮、扭转减振器的安装位，键槽的位置严格匹配配气正时的安装标记，避免装配时出现正时偏差导致的配气相位错误；后端的法兰结构用于连接飞轮总成，法兰端的螺栓孔分布圆直径、定位销位置都与配套飞轮完全适配，保证动力输出端的同轴度，减少飞轮旋转时的端面跳动。

　　油道的设计是这款曲轴的细节重点，主轴颈与连杆轴颈之间的斜油道经过了孔径与角度的优化，机油从主油道进入主轴颈间隙后，会通过斜油道持续输送到连杆轴颈表面，为连杆大端轴瓦提供持续的压力润滑，油道的进出口位置都做了圆角过渡处理，避免应力集中导致的油道开裂风险，同时油道内部的结构设计避免了急弯，减少机油流动的阻力，保证高转速工况下连杆轴颈的机油压力充足。曲柄臂的过渡圆角做了强化设计，所有轴颈与曲柄臂连接的位置都采用大圆角滚压的结构形式，大幅降低应力集中系数，提升曲轴的疲劳强度，应对交变载荷下的断裂风险。

　　在实际维修与装配场景中，这款曲轴的尺寸参数完全适配对应机型的气缸体主轴承座同轴度要求，安装时不需要额外修磨主轴承盖的结合面，只要按照规定扭矩分次拧紧主轴承盖螺栓，就能保证各主轴颈的同轴度在公差范围内；连杆轴颈的宽度尺寸匹配对应连杆大端的宽度，连杆侧隙符合原厂设计要求，不会出现连杆轴向卡滞的问题。曲轴前后端的油封轴颈表面粗糙度设计达到了密封件的适配要求，安装对应的双唇口油封后，可以长期保持密封性能，避免机油前后渗漏的问题。
