这款同步带轮是V6发动机前端轮系的核心传动构件,主要作用是衔接曲轴输出端与凸轮轴输入端,保障配气机构的正时精度,避免气门开闭时序与活塞运动行程出现错位,从根源上规避气门顶活塞、配气相位失准等严重发动机故障。在实际装车场景中,该带轮布置于发动机前端的正时舱内,外侧由正时罩壳完全密封,运行过程中与正时皮带紧密啮合,将曲轴输出的扭矩按照固定传动比传递至凸轮轴,驱动进排气门按照预设的配气相位完成开闭动作,保障发动机各气缸的进气、压缩、做功、排气冲程有序循环。

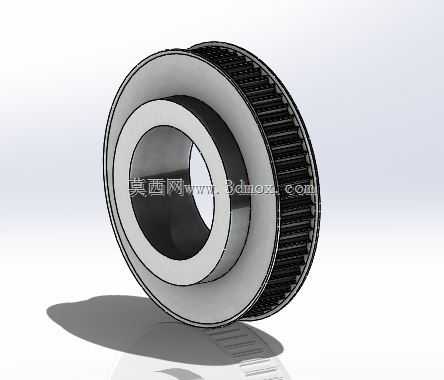

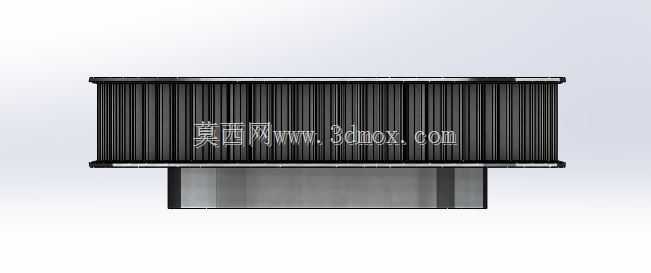

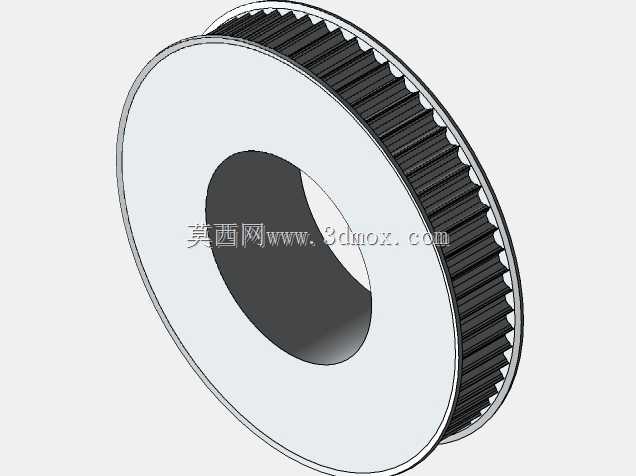

从功能特性来看,该带轮采用齿形啮合结构,轮齿的齿形参数与配套同步带的齿槽完全匹配,相比平皮带传动可完全消除打滑风险,传动比精度可控制在0.1度以内,完全满足V6发动机高转速工况下的正时传动要求。带轮主体采用阶梯式中空结构,中心通孔为安装基准孔,与凸轮轴轴端采用过渡配合定位,配合轴端的锁紧螺栓完成轴向固定,安装时需保证带轮端面与凸轮轴轴线的垂直度公差不超过0.02mm,避免皮带运行过程中出现偏磨、跳齿问题。带轮的轮缘位置设置有挡边结构,可限制同步带在高速运转时的轴向窜动,防止皮带从带轮上脱出,挡边的高度高出齿顶2mm,既不会干涉皮带的正常啮合,也能起到可靠的限位作用。
设计过程中,首先根据V6发动机的配气相位要求确定传动比,结合凸轮轴的额定负载、最高工作转速计算带轮所需传递的扭矩,以此确定带轮的节圆直径、齿形模数以及齿宽参数。齿宽的设计预留了15%的余量,可覆盖皮带长期使用后出现的轻微磨损、伸长带来的啮合面积变化,延长整套正时传动系统的维护周期。带轮的中空结构并非简单的减重设计,中心孔的孔径、孔深完全匹配对应型号凸轮轴的轴端尺寸,孔内设置有键槽,通过平键传递扭矩,避免带轮与轴之间出现相对转动,键槽的位置精度直接影响初始正时安装的准确性,设计时将键槽与轮齿的相位公差控制在±0.05度以内,保障维修装配时的正时对位精度。
从安装边界来看,该带轮的轴向总厚度需匹配正时舱内的安装空间,安装后带轮前端面与正时罩壳内壁的间隙控制在5mm以上,避免高速运转时带轮与罩壳发生运动干涉;带轮的最大外圆直径需与周边的张紧轮、惰轮保持足够的中心距,保障皮带的包角满足传动要求,同时避免轮系运转时各构件之间出现碰撞。带轮的材质选用45号钢经调质处理,齿面进行高频淬火,硬度达到HRC45-50,可承受长期啮合传动带来的磨损,在发动机全生命周期内无需更换带轮本身,仅需按照维护周期更换同步带即可。在实际建模过程中,轮齿部分采用参数化建模方式,每个齿的齿廓曲线按照渐开线齿形优化,保证与皮带齿槽的啮合平顺性,降低传动过程中的噪音与冲击;阶梯轴肩的位置设置有圆角过渡,避免应力集中,提升带轮在高转速交变载荷下的结构强度,防止长期运行后出现轮辐断裂问题。
