工业输送管道配套支撑平台结构设计

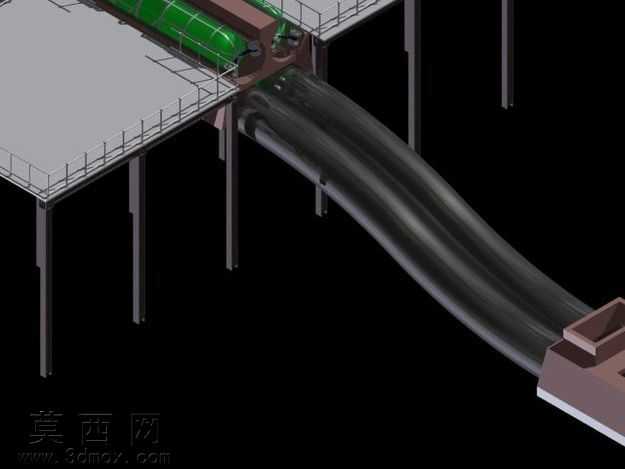

本作品采用三维建模软件完成整体结构的搭建与细节还原，建模过程遵循工业管线系统的实际设计逻辑，先完成整体空间布局的定位，再逐步细化各个构件的几何特征。首先搭建的是架空支撑平台部分，采用钢制框架结构建模，平台表面设置防滑纹理与安全护栏，护栏按照工业安全规范设计高度与杆件间距，支撑立柱采用等截面型钢结构，每根立柱底部设置固定基座，还原实际安装时的锚固结构特征。核心的大曲率输送管道建模时，先绘制空间三维引导线，精准控制管道的弯曲弧度与倾斜角度，保证管路走向符合物料输送的重力流设计要求，管道壁采用等厚度实体建模，还原钢制管道的壁厚特征，管道与平台的衔接位置设置密封连接结构，配套的紧固构件逐一建模还原细节。平台上方的配套罐体设备建模时，先完成圆柱形罐体主体，再细化罐体端部的封头结构、表面的加强筋以及外接管路接口，罐体与平台的连接支座按照承重要求设计结构形态。材质渲染阶段，为钢制平台、立柱、护栏构件赋予哑光深灰金属材质，调整材质粗糙度模拟工业钢材的磨砂质感，为输送管道赋予深黑色耐磨防腐涂层材质，还原工业管线外层防护的视觉效果，为罐体赋予亮绿色工业防护漆材质，通过材质色彩区分不同功能构件，同时添加轻微的环境反射效果提升渲染真实感。整体结构设计充分考虑工业场景的实用性，支撑构件的排布避开管道的检修空间，平台预留足够的操作通行区域，管路的弯曲半径符合流体输送的阻力要求，各个连接节点的结构都做了细化处理，避免出现建模穿模、结构错位的问题，最终渲染视角采用斜向等轴测视角，能够完整展示平台、管道、配套罐体的整体布局与相对位置关系，清晰呈现整套管线输送系统的结构特征。
